方向性結合器・フィルター( LPF / HPF / BPF )

一部のパーツに関しては、取り寄せや注文製作できる物もあります。
ご希望の物がありましたら、メールで仕様書を添付してお尋ね下さい。



★ 同軸・方向性結合器 ★  新品の取り寄せも出来ます。 ここをクリックして下さい。

1,ヒロセ HDH-01503GH 1.0 - 2.0GHz / 3dB / SMA型 新品
売り切れ

2,ヒロセ HDH-06003GHD
4.0 - 7.8GHz 3dB / 20dB / SMA型 新品 各 ¥29,400

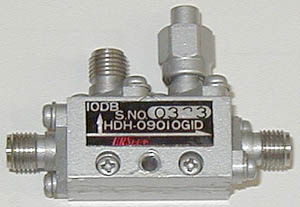

3,ヒロセ HDH-09010GID
7 - 11GHz / 10dB / SMA型
売り切れ

4,ヒロセ HD-1800M3-CH 1.6 - 2.0GHz / 3dBカード型(基板に密着して実装) 新品 ¥10,500

5,NARDA 4015C-20 7 - 12.4GHz / 20dB / SMA型 売り切れ

6,3 - 8GHz / 30dB / SMA型 新品 29,400

7,MECA KS-21603L7
800-900MHz帯 / 20dB / SMA型メス ¥12,000
 在庫数:1個
500 - 1GHz程度まで使えます。


8,MCL ZFDC-10-5 1 - 2000MHz / 10dB方向性結合器
簡易型VSWRブリッジに最適です!
  SMA型メス・コネクター  詳細仕様は、
ここをクリックして下さい。
  限定品・新品 ¥19,800
  SMA型オス オープン / ショート コネクター同時購入の場合 ¥19,800 + ¥14,800 計¥34,600 を ¥31,600になります。
  動作確認用に、
RADIALL社製ターミネーション   DC - 4GHz / 1W / SMA型オス / 50オーム
  VSWR DC - 1GHz / 1.08以下  1 - 4GHz / 1.20以下 バルク品 1個
2,500もあります。


9,MAC TECHNOLOGY社製 方向性結合器
 C3204-6 2 - 4GHz / 6dB 在庫数:8個
16,000 2個以上は、単価15,000
 メーカーの資料は、ここをクリックして下さい。

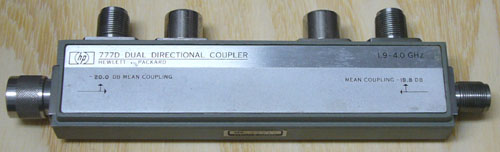

10,HP 777D  同軸2方向性結合器、1.9GHz - 4GHz 双方向  N型オス / メス
 優れた方向性  優れたカプリング確度  周波数レンジ: 1.9 - 4.0 GHz
 公称カップリングおよび変動: 20±0.4 dB   方向性: > 30 dB
 最大SWR: 1.2   挿入損失: < 0.75 dB
 大きな方向性と+/-0.5dBの平均結合確度により、リフレクトメータ・アプリケーションに最適です。
 補助アームが緊密にトラッキングするため、8350Bなどの掃引発振器でドライブされるリフレクトメータに適しています。
 アジレント・テクノロジー社の製品説明より転載しました。
 外観の程度は極上です。 在庫数:1個 ¥89,000

11,PASTERNACK PE2206-20 7.5 - 16GHz / 20dB
 SMA型メス 新品 在庫数:1個 48,000

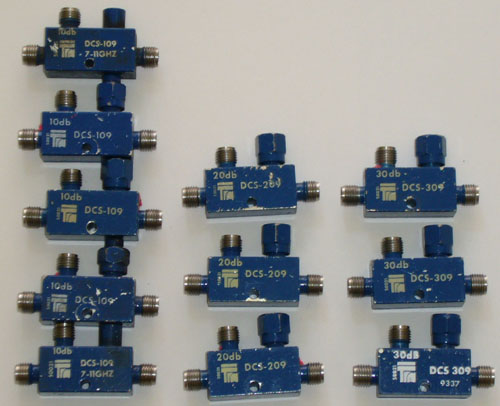

12, TRM DCS-209 6-11GHz 20dB 在庫数:3個
  TRM DCS-309 6-11GHz 30dB 在庫数:1個
いずれも、1個
24,800  2 - 4個まで単価22,000

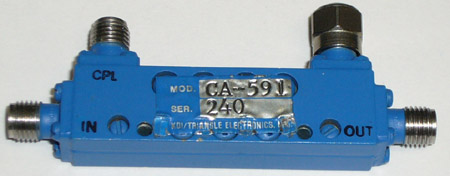

13,KDI CA-591 1.0 - 2.0GHz / 10dB
20,000 在庫数:3個


14,NARDA 23783 / 23473 1 - 2.6GHz / 20dB
  検波器付き ¥28,000 在庫数:1個
  23473は、左側のコネクターがSMA型メス、右側がオスになっています。 検波器付き ¥28,000 在庫数:1

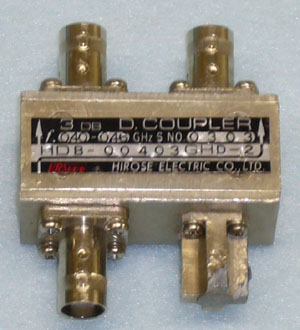

15,HIROSE HBD-00403GHD-1( 左 ) 400 - 460MHz 3dBハイブリッド 在庫数:4個
  HBD-00403GHD-2( 右 ) 400 - 460MHz 3dBハイブリッド 在庫数:各2個

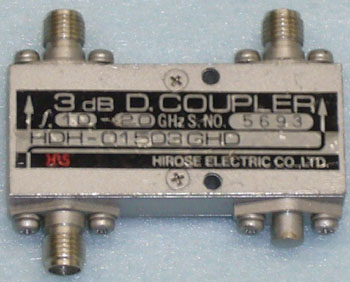

16,HIROSE HDH-01503GHD 1.0 - 2.0GHz / 3dB / SMA型メス  在庫数:1個

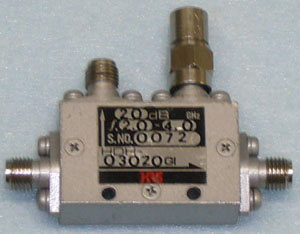

17,HIROSE HDH-03020GI 2.0 - 4. 0GHz / 3dB / SMA型メス 在庫数:1個

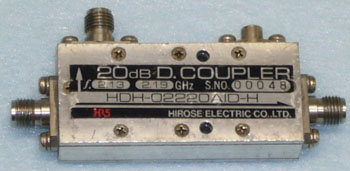

18,HIROSE HDH0220AID-H 2.13 - 2.19GHz / 20dB / SMA型メス 在庫数:1個

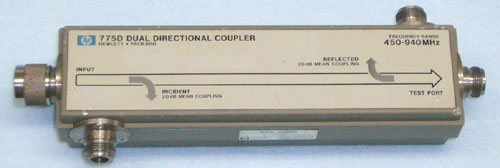

19.HP 775D 450 - 940MHz DUAL DIRECTIONAL COUPLER 在庫数:1台

以下の方向性結合器は、詳細はメールでお問い合せください。

NARDA 3094 3.7 - 8.3GHz / 10dB / APC7  在庫数:2台
NARDA 4103 2 - 18GHz / 20dB / 3ポートSMAメス  在庫数:1台
NARDA 5293 1 - 12.4GHz / 10dB / APC7 在庫数:1台
NARDA 4226-10 0.5 - 18GHz / 10dB / SMA 在庫数:1台
NARDA 4244-10 2 - 8GHz / 10dB / SMA 在庫数:1台
NARDA 4701-10 4 - 8GHz / 10dB / SMA 在庫数:1台
NARDA 4801-6 7 - 12GHz / 6dB / SMA 在庫数:1台
NARDA 3020A 50 - 1000MHz / 双方向 / N 在庫数:1台
NARDA 3045C-10 7 - 12GHz / 10dB / N 在庫数:1台
NARDA 4246B 6-18GHz / 10dB / SMA 在庫数:1台


日本高周波 方向性結合器

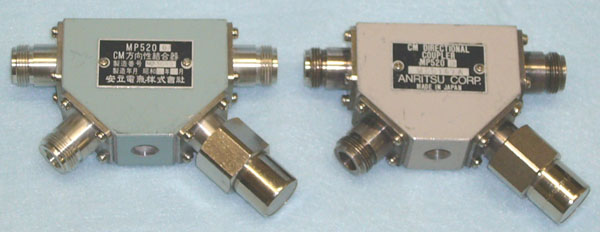

アンリツ MP520D 100 - 1700MHz CM方向性結合器


進行波・反射波の測定用に使用できます。 N型メス / 50Ω終端器付き ¥22,000  在庫数:売り切れ


★ 同軸・各種フィルター★ この他にもありますので、お問い合せください。
印のFc = 6GHz以下のフィルターについては、実測データ( 通過損失とVSWRのみ / データはEXCEL形式でメールによる添付のみ )を
ご希望の方は\2,000を加算して下さい。

ロー・パス・フィルター( LPF )
1,HP 00693-604 N型LPF / fc=8.4GHz / 可変不可 ¥18,900
2,HP 11684A N型LPF fc=6.8GHz / 可変不可 ¥18,000 在庫数:2本
3,HP 11688A N型LPF fc=2.8GHz / 可変不可 ¥20,000 在庫数:1本
4,
N型オス/メス LPF fc=2.8GHz 可変不可 新品 ¥20,000
5,
TTE 12.5MHz LPF SMA型メス 大きさ:35 X 126 X 18mm  新品 10,000

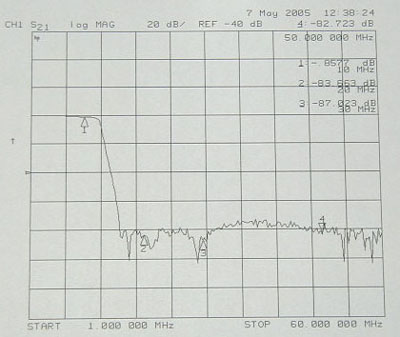

  10MHzの挿入損失:0.85dB 20MHz / -83.6dB 30MHz / -87dB 50MHz / -82.7dB( この下のデータを参照 )
  10MHz / TTL / CMOS出力の水晶発振器に使うと高調波が綺麗にカットされます。

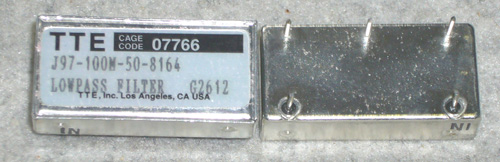

6,TTE J97-100M-50-8164 基板取り付け型 100MHz LPF 50Ω用 新品 ¥6,500 在庫数:3個

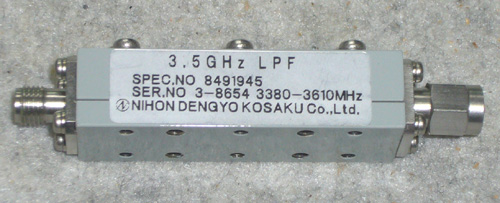

7,日本電業 3,5GHz LPF SMA型


ハイ・パス・フィルター( HPF )

1,
多摩川電子 UHP-820-JP HPF / fc=1300MHz / N型 / 参考資料付き / 可変不可 新品 ¥10,500


2,日本電業 HZ3-013117-001 13G / HPF SMAメス型コネクター 新品 ¥20,000
売り切れ

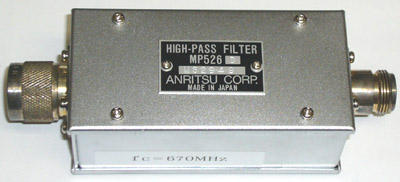

3,アンリツ MP526C ¥20,000 在庫数:1台   上記仕様は、アンリツ(株)さんのWebsiteより転載しました。

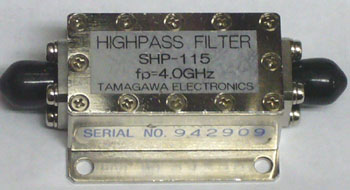

4,多摩川電子 SHP-115 4GHz HPF / SMA型メス 新品 ¥20,000 在庫数:1個

バンド・パス・フィルター( BPF )



1,多摩川電子 SBF-141 小型5段BPF / fo=12.52GHz / SMA型 / 可変可能 新品 ¥10,500  在庫数:3個

2,500MHzBPF SMA型 / 可変不可 / 挿入損失≒3dB / 減衰量50dB以上 ¥5,250

3,10.24GHz BPF HP保守部品 SMAオス/メス / 可変不可 長さ8.5cm ¥31,500


4,LARK 6C-XXXX-29-4AA SMA型4段BPF
  XXXXの部分は中心周波数で、下記の在庫があります。
  5928MHz / 6175MHz / 6422MHz  ¥20,000


5,DADEN FR6105-35S  fo=6105MHz SMA型メス・コネクター / 可変不可 ¥8,000

6,SALSBURY CVX-5-11750-X2100-M/M
fo=11.750GHz ¥8,000


7,
中心周波数:500MHz  バンド幅:25MHz
 実測データは、
ここをクリックして下さい。
 両端・SMA型メス・コネクター
 売り切れ


8,
中心周波数:500MHz  バンド幅:75MHz
 実測データは、
ここをクリックして下さい。
 両端・SMA型メス / オス・コネクター
 売り切れ


9,

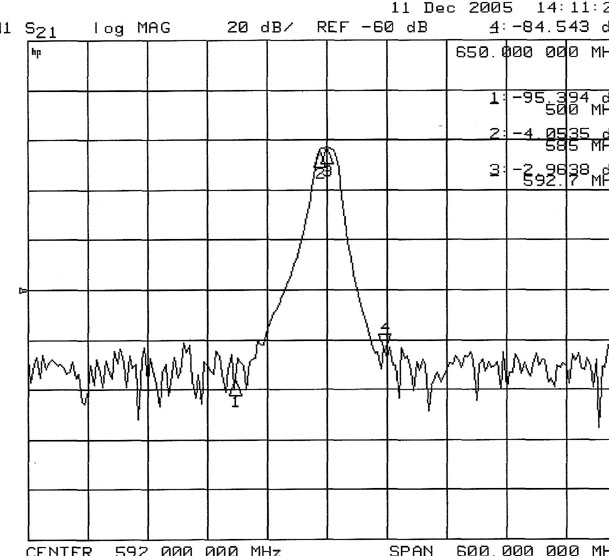

中心周波数:591.2MHz  バンド幅:15MHz
 実測データは、
ここをクリックして下さい。
 両端・SMA型メス・コネクター  ¥6,000


10,

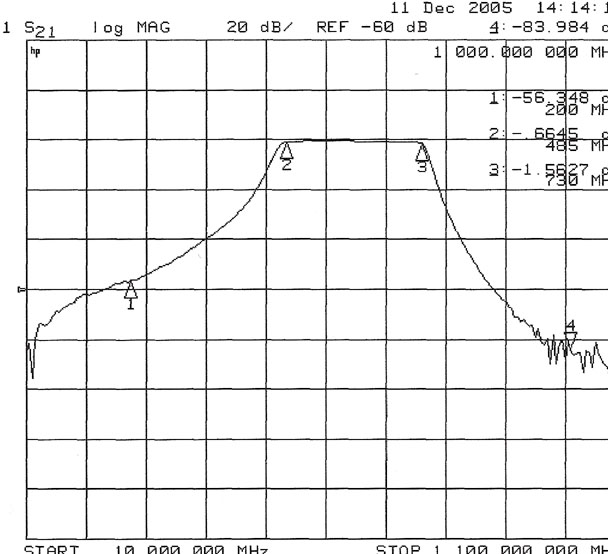

500 - 700MHz  バンド幅:200MHz
 実測データは、
ここをクリックして下さい。
 両端・SMA型メス・コネクター  ¥7,000


11,
2000 - 3500MHz  バンド幅:1500MHz
 両端・SMA型メス・コネクター
売り切れ

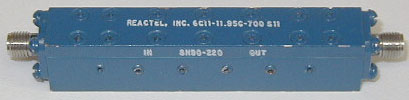

12,REACTEL 6C11-11.95G-700 S11 11.95GHz バンド幅:700MHz
  両端:SMA型メス・コネクター ¥8,000


13,

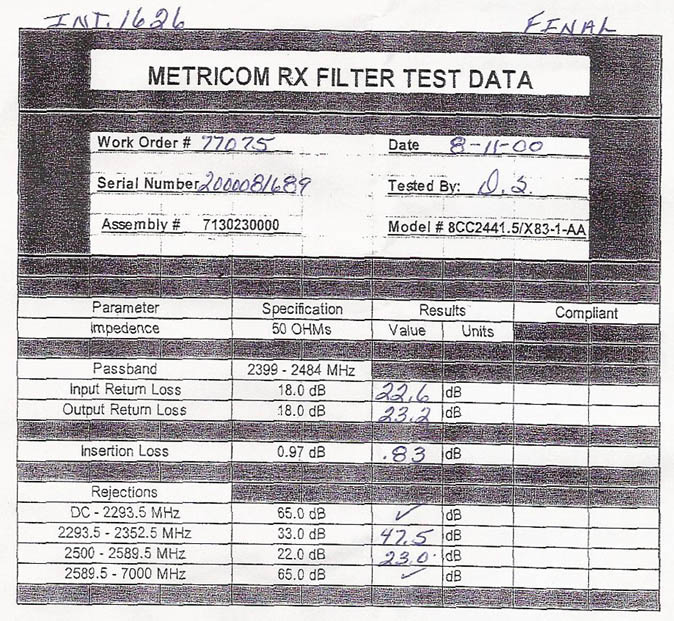

Trilithic 8CC2441.5/X883-1-AA
  通過帯域:2.399 - 2.48GHz
 入力リターン・ロス:22.6dB 出力リターン・ロス:23.2dB
 挿入損失:0.83dB
 リジェクション:
 DC - 2293.5MHz 65dB
 2293.5 - 2352.5MHz 47.5dB
 2500 - 289.5MHz 23dB
 2589.5 - 7000MHz 65dB
 両端:N型メス 新品
25,000
 1台毎に実測データが付きます。 データの詳細は、ここをクリックして下さい。

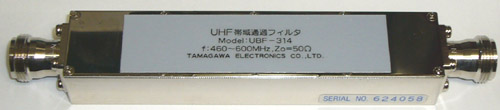

14,多摩川電子 UBF-314 UHF帯域通過フィルタ
 周波数帯域:460 - 600MHz インピーダンス:50Ω コネクター:両端N型メス
 地上デジタル放送用測定器などに最適です。
40,000 在庫数:2個

リジェクト・フィルター
1,
多摩川電子 UHR-820-JP リジェクト・フィルター / 855-920MHz / N型 新品 ¥31,500
2,

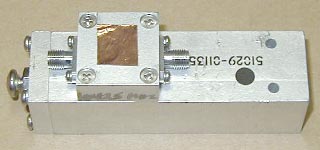

1.05GHzリジェクト・フィルター
中心周波数は、ネジで若干の変更が出来ます。 25dB程度、減衰します。 ¥10,500

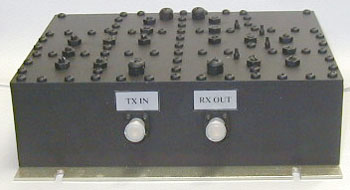

1.2GHzアマチュア無線帯用デュプレクサー

SPACE STAR社 SDP-12/3
入・出力コネクター:SMA型メス
大きさ:125 X 165 X 50mm
周波数については、実測データをご覧下さい。
新品 ¥50,000


YIGフィルター

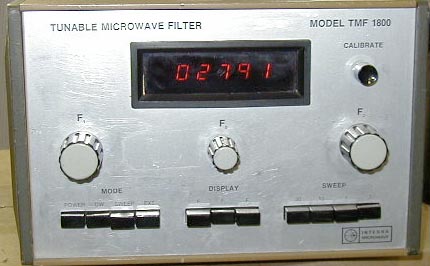

INTEGRA MICROWAVE TMF1800
周波数範囲: 2 - 18GHz
フィルター部コネクター:SMA型メス
挿入損失:約 3.8dB( 2.5GHzにおいて )     ¥189,000 送料 ¥2,000


前面パネルの説明:
F0(センター周波数 / CW時 ) / F1(スタート周波数) / F2( ストップ周波数 )の設定をツマミで行います。
モード切替は、CW / SWEEP / 外部スイープがあります。
SWEEP時間は、30 / 10 / 1 / 0.1秒が選べます。

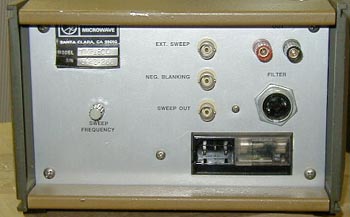

後面パネルの説明:
SWEEP FREQUENCY ツマミ / EXT.SWEEP / NEG.BLANKING / SWEEP OUT /ANALOG OUTがあります。


2.5GHz/CENTER  200MHz /SPAN
こんなスロープになります。



空胴波長計


HP 536A 0.94 - 4.2GHz 空胴波長計
周波数直読型なので、使いやすい!  入・出力 = N型メス
波長計として使用するには、検波器・メーターが必要となります。
¥55,000 送料¥1,500 在庫数:1台



★ クリスタル・フィルター ★ 新品

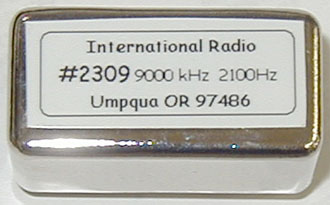

International Radio #2309 9MHz / 2.1KHz ¥10,000

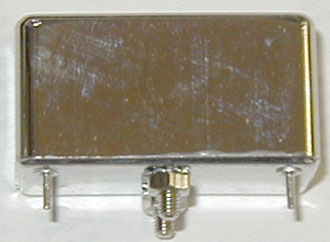

NIKKO DENSHI 9M22D1 9MHz SSB用 ¥12,000 送料¥500
HC-18/u 9.0015MHz / 8.9985MHz水晶付き
詳細実測データは、
ここをクリックして下さい。

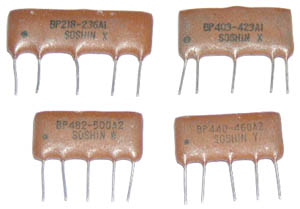

★ プリント基板取り付け用バンド・パス・フィルター ★
単位 = MHz 挿入損失 ≒2dB 受信用に最適です! 双信電機製
横幅 20 / 30mm 高さ 10mm 厚さ 4mm  ※ 無調整タイプで可変不可。
両側が入・出力で、他のピンは全てアースに落とします。 入・出力の極性は無し。
これ以外の周波数帯はありません。 取り寄せは、していません。 在庫限りです。

売切れになりました。
136 - 153 / 218 - 236 / 320 - 358 / 384 - 430 / 403 - 423 / 410 - 430 /
440 - 460 / 440 - 470 / 470 - 488 / 470 - 512 / 482 - 500 / 488 - 512
上記の周波数は、どれでも1個¥315
※ 420-440MHzは1個¥525 5個¥2,100になります。
※136-153のみ、100個 ¥15,750になります。
このフィルターのみご注文の場合の送料は、下記の通りです。
10個まで¥100 11 - 25個¥150 ※ 普通封筒に入れて送る場合の送料です。


損失・周波数特性のデータは、
ここをクリックして下さい。
