基板用バンドパス・フィルター
入・出力　50オーム　両端のピンが入・出力になります。
その他のピンは全てアースに落とします。　　　　　　　　
　　入・出力の極性は、ありません。　　　　　　　　　　　　

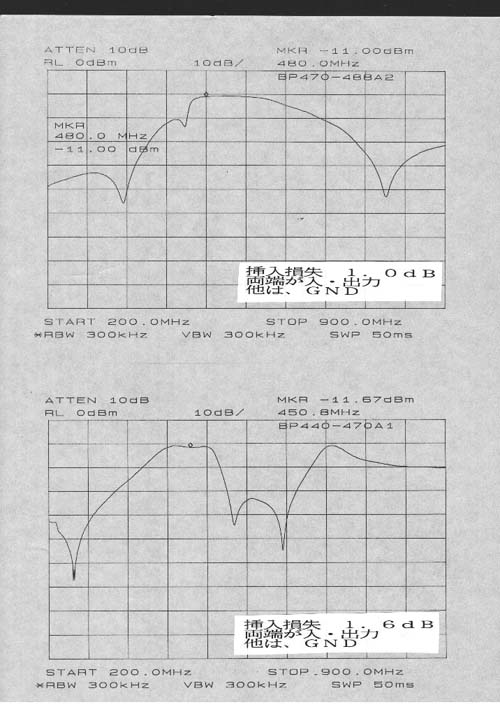

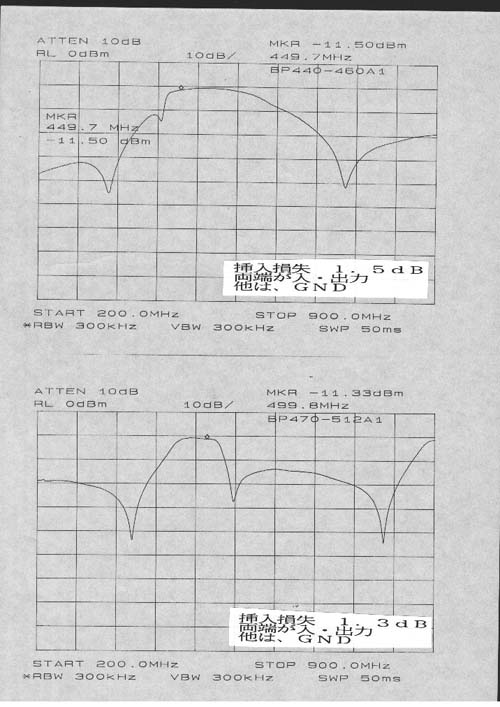

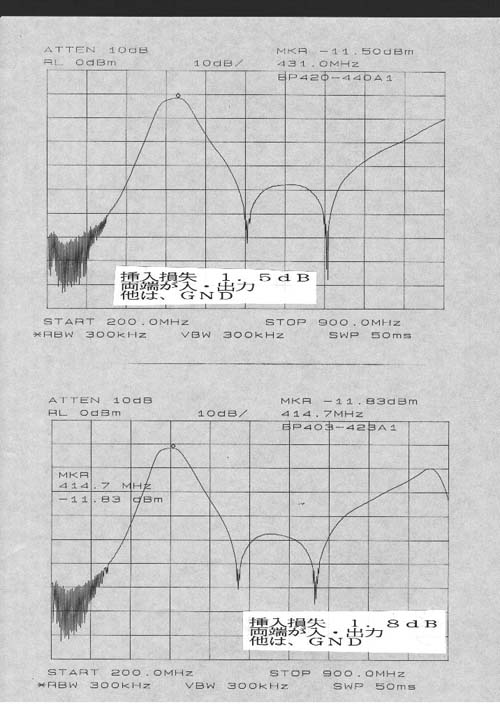

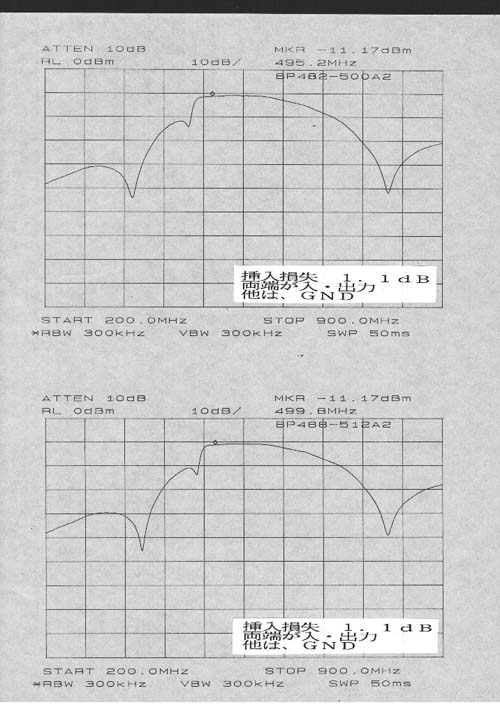

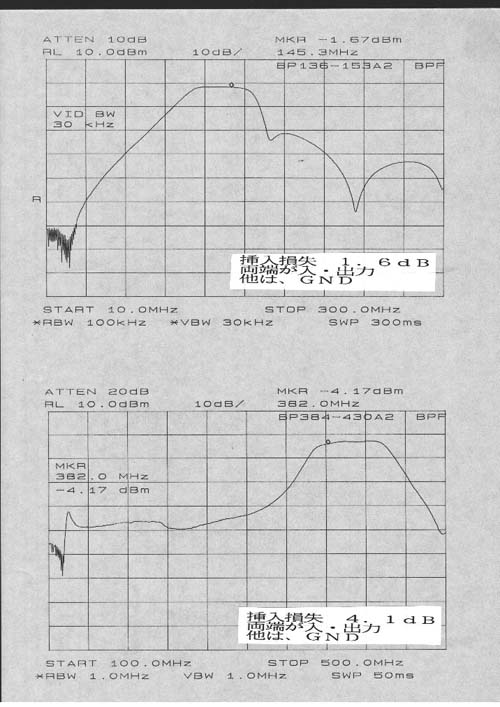

410 - 430MHz　挿入損失　1.83dB

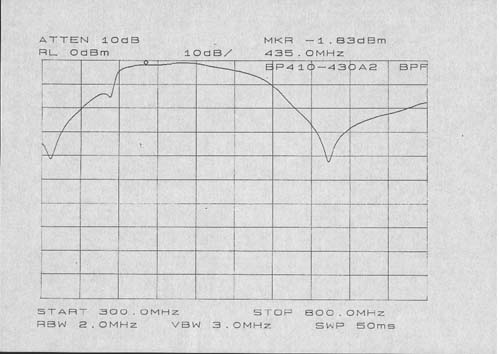

横軸は周波数で左端が300MHz,右端が800MHzです。　50MHzステップ/1目盛になります。
縦軸がレベルで一番上が0dBmで、10dBステップ/1目盛になります。
下側に行くほどレベルは低くなり、上図では750MHz付近で-42dBm程度になります。
同様に他のデータを参考にして下さい。
バンドパス・フィルターの種類は、右上にBP410-430A2の様に表示しています。
