精密型同軸変換アダプター類の取り寄せ
重要なお知らせ
APC3.5コネクターはSMAコネクターとコンパチブルになっていますが、工作精度の低い
SMAコネクターを接続するとAPC3.5側を破損する事があります。
信頼のおけるメーカー製を使用するか、SMA変換アダプターを介してご利用下さい。

このコーナーは、取り寄せ品が多いです。
取り寄せ品には、赤文字で 取り寄せ品 と表記しています。
在庫品については、在庫数を表記しています。
取り寄せ品は、代金受領後の発注作業となります。
平均納期は、在庫があれば約1週間です。
納期については、7 - 20日程度の余裕を持ってご注文下さい。
アメリカより取り寄せしますが、メーカー原価の変動があります。
下記に表示されている価格は、以前の参考価格です。
2017年1月現在、価格は大きく変更されています。
 お手数ですが、事前に価格をお問い合わせください。
　お知らせ：公的機関や学校については、注文書受領後の発注になります。
公費払いの場合は入金までに日数がかかりますので、5%加算させて頂いております。
詳しくは、ここをクリックして下さい。

割引率について、ご注意
上記の割引率は、直接ご注文された場合の割引率を想定しています。
代理店経由でのご注文の場合、エンドユーザー様は上記の割引率を適応されません。

記載品以外でご希望の物がありましたら、メールで仕様書を添付してお尋ね下さい。
コネクターの種類 / オス・メスの指定 / 精密型・普及型の指定など・・・



コネクターの呼び方について：
オス / PLUG / MALEは、同じ意味です。
メス / JACK / FEMALEは、同じ意味です。
注：APC7タイプはオス/メスの両方を兼ねるので、オス/メスの区別はありません。

方向性結合器（ オクターブ/広帯域 ) / バイアスTEE / パワー・ディバイダーも取り扱っております。

電気街で有名な秋葉原でこれらのコネクターの在庫を探しても、無駄に終わります。
コネクターの名称も解らなかったり、取り扱っていなかったり・・・
国産メーカーでも、納期は1-2ヶ月程度掛かるのが普通です。
ましてや何時売れるか解らない特殊なコネクターを在庫している店はありません。
当店では短納期で取り寄せが出来ますから、無駄に歩いて探すよりも賢明です！

各種SMA型コネクターも在庫しています。
詳しくは、ここをクリックして下さい。

便　利　グ　ッ　ズ


SMAコネクター( メス )の保護用ダスト・カバー
APC3.5 / Kコネクター等にも使えます。

赤色・黒色　各10個　￥500　送料￥120
赤5個 / 黒5個の組み合わせも同価格です。
50個　￥2,000 　送料￥120
SGMC 362-31-00-000    1.85mm メス　　　PCBマウント用



資料は、こちら　PDF形式

在庫数:5個　　単価 \10,000

★ ハイパワー同軸ターミネーション（ 終端器 ）★　取り寄せ品


周　波　数

電　力( W )

インピーダンス( Ω )

コネクター

オス・メスの区別

価　格

DC - 18GHz

10

50

SMA

オス　または　メス

　￥37,000

DC - 18GHz

10

50

N

オス　または　メス

￥44,400

DC - 18GHz

25

50

N

オス　または　メス

￥60,000

DC - 18GHz

25

50

SMA

メスのみ

￥60,000

DC - 18GHz

50

50

N

オス　または　メス

￥94,500

DC - 18GHz

50

50

SMA

メスのみ

￥94,500

この他にも取り寄せが出来ますので、周波数帯域 / コネクターの種類 / オスorメスの指定 / CW電力等を
メールでお問い合わせ下さい。

★ ハイパワー同軸アッテネーター ★ 50Ω　取り寄せ品

注：両端のコネクターはSMA　または　Nで、オス / メスになっています。
　　両側に異種のコネクター( Nオス / SMAメスなどの様に ）はありません。
　　注文時には、必ず電力・コネクターの種類・減衰量を指定して下さい。

周波数帯域

電力( W )

インピーダンス

コネクター

減　衰　量( dB )

価　格

DC - 18GHz

25

50Ω

SMA

1 / 2 / 3 / 6 / 10 / 20 / 30 / 40

￥80,200

DC - 18GHz

25

50Ω

N

1 / 2 / 3 / 6 / 10 / 20 / 30 / 40

￥80,200

DC - 18GHz

50

50Ω

SMA

6 / 10 / 20 / 30 / 40

￥94,500

DC - 18GHz

50

50Ω

N

6 / 10 / 20 / 30 / 40

￥94,500

DC - 1.5GHz

50

50Ω

SMA

6 / 10 / 20 / 30 / 40

￥126,000

DC - 1.5GHz

50

50Ω

N

6 / 10 / 20 / 30 / 40

￥126,000

この他にもありますので、周波数帯域 / コネクターの種類 / 減衰量 / CW電力等を
メールでお問い合わせ下さい。

DC - 18GHz / 25W / 20dB / SMA型で、放熱器に少し曲がりがある( RF性能には影響しません。)在庫品が1台あります。
￥80,200　を　特価 ￥60,000

AEROFLEX / INMET　6B50W-10F　DC - 6GHz / 10dB / 50W
両側：SMA型コネクター・メス
特価品　￥32,600　

★ サーキュレーター / アイソレーター ★　取り寄せ品
　
コネクター：全ポート・SMAメス型　 挿入損失：0.6dB Max.

サーキュレーター

アイソレーター

周波数 / GHz

アイソレーション / Min

VSWR / Max

価　格

PE8400
 　　PE8300

　1 - 2

18dB

1.35
 　　￥86,000

PE8401
 　　PE8301

　2 - 4

18dB
 　　1.30 　　￥67,000

PE8402
 　　PE8302

　4 - 8

18dB

1.30
 　　￥39,900

PE8403
 　　PE8303

　7 - 12.4

20dB

1.25
 　　￥39,900

PE8404
 　　PE8304

　8 - 18

16dB

1.45
 　　￥39,900

PE8405
 　　PE8305

　11 - 18

20dB
 　　1.25 　　￥39,900

PE8406
 　　PE8306

　18 - 26.5

17dB

1.40
 　　￥39,900

この他にもありますので、周波数帯域 / コネクターの種類 / 減衰量 / CW電力等を
メールでお問い合わせ下さい。

★ 90゜ハイブリッド ★ 　全ポート・SMAメス型　取り寄せ品
　型番

周波数 / GHz

カップリング(dB)

周波数偏差(dB)

アイソレーション

VSWR/Max

平均電力( W )

ピーク電力

　価　格

PE2050

0.5 - 1.0

　3.1 ± 0.6

　±0.5

28dB

　1.10
 　　50 　　3KW

￥45,300

PE2051

1.0 - 2.0

　3.1 ± 0.6

　±0.5

28dB

　1.10
 　　50　 　　3KW

￥45,300

PE2052

2.0 - 4.0

　3.1 ± 0.6

　±0.5

22dB

　1.20
 　　50　 　　3KW

￥45,300

PE2053

2.6 - 5.2

　3.1 ± 0.6

　±0.5

20dB

　1.25
 　　50　 　　3KW

￥45,300

PE2054

4.0 - 8.0

　3.2 ± 0.7

　±0.5

18dB

　1.25
 　　50 　　3KW

￥45,300

PE2055

6.0 - 12.4

　3.2 ± 0.7

　±0.5

18dB

　1.35
 　　50　 　　3KW

￥45,300

PE2056

7.5 - 16.0

　3.4 ± 0.9

　±0.6

15dB

　1.45
 　　40　 　　2KW

￥45,300

PE2057

12.0-18.0

　3.4 ± 1.0

　±0.7

15dB

　1.50
 　　40　 　　1KW

￥45,300

PE2058

2. 0 - 8.0

　3.3 ± 0.8

　±0.4

17dB

　1.30
 　　30 　　3KW

￥69,000

PE2059

4.0 -12.4

　3.3 ± 0.8

　±0.4

17dB

　1.40
 　　20 　　2KW

￥69,000

PE2060

7.0 - 18.0

3.15 ± 1.25

　±0.75

13dB

　1.50
 　　20 　　1KW

￥69,000


★ 方向性結合器 ★　オクターブ・タイプ 　取り寄せ品
コネクターは、全ポートSMA型メスです。
周波数偏差・挿入損失・VSWRについては、お問い合せ下さい。
カップリングは6 / 10 / 20 / 30dBがありますが、価格はどれでも同じです。

MODEL

周波数帯(GHz)

カップリング(dB)

方向性(dB)

電力( W )

価 格

PE2200-XX

0.5 - 1.0

6 /10/20/30

25

50

￥48,000

PE2201-XX

1.0 - 2.0

6 /10/20/30

25

50

￥48,000

PE2202-XX

2.0 - 4.0

6 /10/20/30

22

50

￥48,000

PE2203-XX

2.6 - 5.2

6 /10/20/30

20

50

￥48,000

PE2204-XX

4.0 - 8.0

6 /10/20/30

20

50

￥48,000

PE2205-XX

7.0 - 12.4

6 /10/20/30

17

50

￥48,000

PE2206-XX

7.5 - 16.0

6 /10/20/30

12-15

50

￥48,000

PE2207-XX

12.8 - 18.0

6 /10/20/30

15

50

￥48,000


★ 方向性結合器 ★　広帯域タイプ　取り寄せ品
コネクターは、全ポートSMA型メスです。
周波数偏差・挿入損失・VSWRについては、お問い合せ下さい。
モデルによりカップリングは6/10/16/20/30dBがありますが、価格はどれでも同じです。

MODEL

周波数帯(GHz)

カップリング(dB)

方向性(dB)

電力( W )

価 格

PE2208-XX

0.5 - 2.0

6/10/20

23

50

￥54,000

PE2209-XX

1.0 - 4.0

6/10/20

23

50

￥54,000

PE2210-XX

2.0 - 8.0

6/10/20

20

50

￥54,000

PE2211-XX

4.0 - 12.4

6/10/20

17

50

￥54,000

PE2212-10

7.0 - 18.0

10

15

50

￥54,000

PE2213-10

0.6 - 4.0

10

18

50

￥88,000

PE2214-XX

1.0 - 18.0

10/16/20

12-15

25

￥152,000

PE2215-XX

2.0 - 18.0

6/10/16/20

12-15

25

￥152,000

PE2216-XX

4.0 - 18.0

6/10/20

12-15

25

￥88,000


★ フェーズ・シフター ★　取り寄せ品
コネクター：全ポート・SMAメス型　　電力：100W Ave,(300W Peak)
　MODEL

周波数(GHz)

位　相　量
 　挿入損失

　VSWR(max,)

価　格
　PE8243

　DC - 2

　60゜/ GHz

0.5dB

1.5:1

　￥105,000
　PE8244

　DC - 4

　60゜/ GHz

0.5dB

1.5:1

　￥115,000
　PE8245

　DC - 8

60゜/ GHz

0.6dB

1.5:1

　￥126,000
　PE8246

　DC - 12

60゜/ GHz

0.7dB

1.5:1

　￥136,000
　PE8247

　DC - 18

　60゜/ GHz

1.0dB

1.6:1

　￥136,000
　PE8248

18.5 - 26.5

0-360゜/ GHz

1.5dB

1.8:1

　￥147,000
　PE8249

26.5 - 40.0

0-360゜/ GHz

2.5dB

2.0:1

　￥220,000

★ ノイズ・ソース　SMAオス型 ★　取り寄せ品
コネクター：SMAオス型　　電源電圧：+28V / 20mA

MODEL

周波数

バイアス電源

RF出力
 　ENR(dB) VSWR(max,) ON/0FF

価 格
　PE8500

　1 - 2GHz

BNCメス型

SMAオス型

15.5±0.5

　1.20 : 1

　￥147,000
　PE8501

　2 - 4GHz

BNCメス型

SMAオス型

15.5±0.5

　1.20 : 1

　￥168,000
　PE8502

　4 - 8GHz

BNCメス型

SMAオス型

15.5±0.5

　1.20 : 1

　￥178,000
　PE8503

　8 -12GHz

BNCメス型

SMAオス型

15.5±0.5

　1.20 : 1

　￥189,000
　PE8504

　12 - 18GHz

BNCメス型

SMAオス型

15.5±0.5

　1.20 : 1

　￥199,000

★ 同軸コネクター専用プリセット　トルク・レンチ ★　取り寄せ品
適正に締め付けが出来るため、ピンの損傷を防げます。
2007年3月12日に価格改定済みです。

1,SMA / 2.9mm / 3.5mm 　8インチ / LBS　 ￥41,000
2,7mm　　　　　　 　 　 14インチ / LBS　　￥44,600
3,N / SC　　　　　 　 　　14インチ / LBS　 ￥43,100
　ST-N3　N　0.7086インチ / 18mm(ナット寸法 ) 13インチ / LBS　 ￥44,600
　ST-N2　N / 7mm　3/4インチ / 19.05mm(ナット寸法 ) 13インチ / LBS 　￥39,600
　ST-N1　N　13/16インチ / 20.6mm(ナット寸法 ) 14インチ / LBS 　￥39,600
4,SUHNER　74Z-0-0-174　2.92mm(K) 11.5インチ / LBS 　￥37,000

★ インピーダンス変換アダプター ★　50Ω ⇔ 75Ωに変換します。　取り寄せ品

共通仕様：DC -1GHz　　電力:1W Ave.
変換損失：5.7dB　VSWR：1.20 Max.　確度：0.5dB
このアダプターは、2本以上（組合せ自由）の場合10%引きになります。

N型オス

50Ω

⇔

N型メス

75Ω

￥20,790

N型オス

75Ω

⇔

N型メス

50Ω

￥20,790

BNC型オス

50Ω

⇔

BNC型メス

75Ω

￥18,690

BNC型オス

75Ω

⇔

BNC型メス

50Ω

￥18,690

即納品は、下記になります。　上記の物とは違います。　周波数帯域が広いです。
BNCオス( 50Ω ) ⇔ BNCメス( 75Ω ) DC - 2GHz ￥18,690　在庫数：2個
BNCオス( 75Ω ) ⇔ BNCメス( 50Ω ) DC - 2GHz ￥18,690
Nオス( 75Ω ) ⇔ Nメス( 50Ω ) DC - 3GHz ￥20,790

以下の変換コネクターは、インピーダンス変換アダプターではありません。
コネクター・ピンの形状が、50Ωと75Ωの物です。
PE9349　　75Ω / N型メス - 50Ω / N型オス　￥8,000
PE9350　　75Ω / N型オス - 50Ω / N型メス　￥8,000

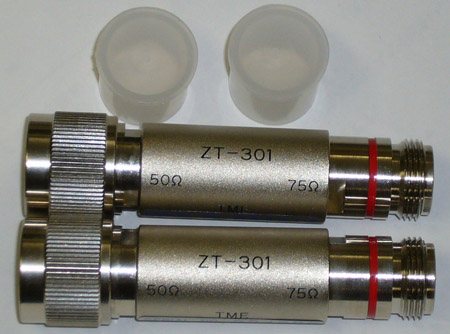

多摩川電子　ZT-301　インピーダンス変換パッド　
コネクター：75Ω / N型メス - 50Ω / N型オス　
￥22,000　在庫数：1個　　詳しくは、ここをクリックして下さい。　PDF型式です。

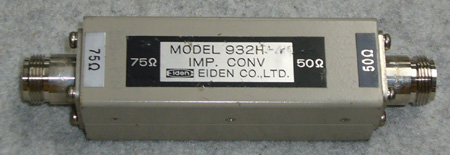

営電 932A　10 - 1000MHz / 50ΩNオス−75ΩBNCメス ￥10,000　在庫数：2個


営電　982H　950 - 2000MHz / Nメス　￥15,000


★ 周波数ダブラー ★　米国MCL社製品　取り寄せ品
信号発生器などの信号源に取り付けて、出力周波数を2倍に出来る周波数ダブラーです。
納期は入金確認後の発注になり、約3週間程度です。

MODEL

Input(MHz)

Output(MHz)

入力電力 dBm(Min./Max,)

挿入損失(dB）

コネクター

　価　格

FD-2

5 - 500

10 - 1000

+1 / +15
 　13 - 14

BNCオス・メス

￥18,900

FK-5

10 - 1000

20 - 2000

+10 / +20
 　13 - 14

BNCメス・メス

￥25,200

FK-3000

70 - 1500

140 - 3000

+12 / +15
 　11 -12

SMAメス・メス

￥31,500

★ 精密型　同軸変換アダプター ★　VSWRが低いのが特徴です。　取り寄せ品
注：コネクターの種類について
　　APC2.4 と 2.4mmは同等品です。
　　APC3.5 と 3.5mmは同等品です。
　　APC7 と 7mm / GPC7 / WPC7は同等品です。
　　K と 2.92mmは同等品です。

形状について：特記なき物は、左端の様な外観です。
中央のバルクヘッド、右端のパネル取り付け型も扱っています。　他の形状も取り扱っています。

★N型 精密変換アダプター
DC -18GHz VSWR 1.15 max,

Nオス ⇔ 2.4mmオス　　　
Nオス ⇔ 2.4mmメス　　　
Nメス ⇔ 2.4mmオス　　
Nメス ⇔ 2.4mmメス　　　
Nオス ⇔ 2.92mm(K)オス　
Nオス ⇔ 2.92mm(K)メス　
Nメス ⇔ 2.92mm(K)オス　
Nメス ⇔ 2.92mm(K)メス　
Nオス ⇔ 3.5mmオス　　　
Nオス ⇔ 3.5mmメス　　　
Nメス ⇔ 3.5mmオス　　　
Nメス ⇔ 3.5mmメス　　　
上記のどれでも　1個　￥33,600


HP / Agilent 1250-1745　N型メス ⇔ 3.5mmメス　新品　特価品　￥20,000 　在庫数：2個
測定器グレードの高信頼品です。　DC - 18GHz 　リターンロス 28dB( 代表値 )

RADIALL R191.326.000 N型メス ⇔ APC3.5オス　新品　特価品　￥19,800　在庫数：2個
測定器グレードの高信頼品です。　DC - 18GHz

HP / Agilent 83059C　APC3.5オス ⇔ 3.5mmメス　新品 ￥30,000　在庫数：1個
測定器グレードの高信頼品です。　DC - 26.5GHz 　リターンロス 32dB( 代表値 )

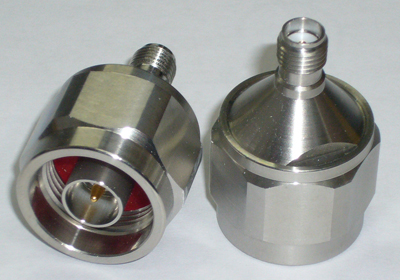

スイス　SUHNER社　33 N-SMA-50-1　DC - 18GHz　 N型オス ⇔ SMA型メス　
高品質の変換アダプターです。　新品　￥8,000 　在庫数：1個

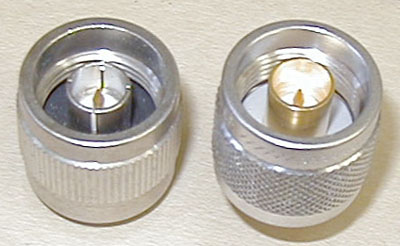

　SUHNERと他社製の比較( 内側のスリーブに注目！ )


★  N型オス ⇔ SMA型メス
　新品　1個 ￥4,800　　5個時の単価 ￥4,000　　　在庫数：8

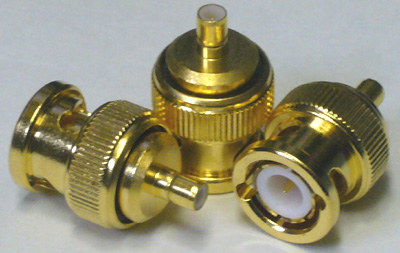

★ ヒロセ　BNCオス ⇔ SMBメス　2018年12月下旬に入荷予定　　\2,800

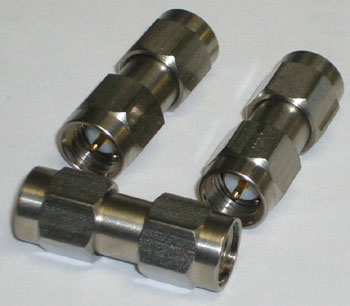

★ DC - 18GHz / SMA型オス / SMA型オス 中継アダプター
　新品　￥2,000　　在庫数：10個


★ Linx Technologies社　 CONSMA010-ND
     SMAオス / SMAメス　　ライトアングル・アダプター
     新品　￥1,000　　　　10個単位で￥9.000　　　在庫数：30個

★ ヒロセ HRM517-1S　BNC型メス / SMA型オス　変換アダプター
　新品　￥2,000　在庫数：10個


★ アンフェノール　901-9209-ASF　SMAメス / SMAメス　バルクヘッド　　パネル取り付け用
　新品・袋入り　￥2,200　　在庫数：10個

　　

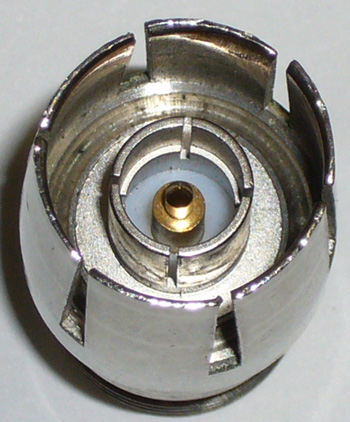

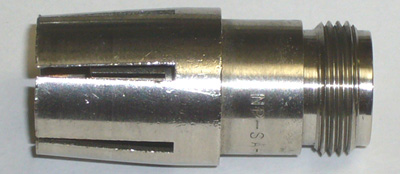

★ 第一電子工業( DDK ) NP-SA-NJ　N型オス・ワンタッチ・コネクター
　ねじ込まなくても、接続できる優れ物です。
　2019年2月 小数再入荷　1個\1,800     2個以上　@\1.500      10個のみ

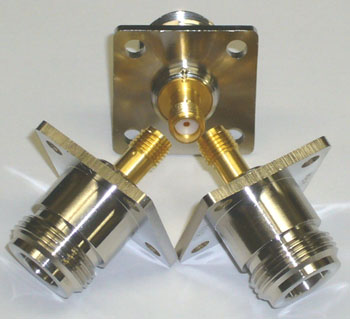

★ ヒロセ HRM511　DC - 18GHz / SMA型メス / N型メス パネル取り付け型アダプター
　 ￥4,000　　意外な人気商品！　　在庫数：1個

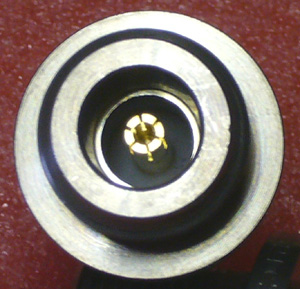

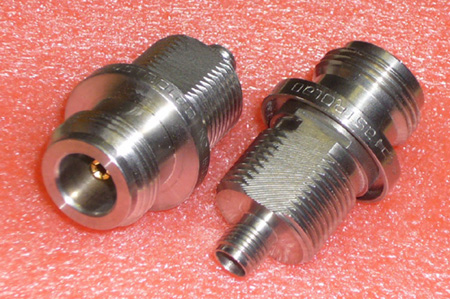

★ 米国 ASTROLAB社製　DC - 18GHz / SMA型メス / N型メス パネル取り付け型アダプター
　高品質タイプです。　残念ながらナット、Oリングが無いので、格安にて販売します。

　


N型メスのピンは6分割です。　高品質の印というのが分かりますよね？　　新品　￥4,000　在庫数：10個

★ APC7 精密型変換アダプター 　取り寄せ品
DC - 18GHz VSWR 1.15 max,( SMA / N / 3.5mm )
DC - 18GHz VSWR 1.10 max(2.4mm / 2.9mm )
DC - 8GHz VSWR 1.15 max,( BNC )

APC7 ⇔ SMAオス　　￥37,800
APC7 ⇔ SMAメス　　￥37,800
APC7 ⇔ Nオス　　　 ￥39,900
APC7 ⇔ Nメス　　　￥39,900
APC7 ⇔ BNCオス　　￥39,900　INMET　MODEL:5116 在庫数：1個
APC7 ⇔ BNCメス　　￥39,900
APC7 ⇔ 3.5mmオス　￥44,100
APC7 ⇔ 3.5mmメス　￥44,100
APC7 ⇔ 2.92mmオス　￥58,800
APC7 ⇔ 2.92mmメス　￥58,800
APC7 ⇔ 2.4mmオス　￥99,800
APC7 ⇔ 2.4mmメス　￥99,800


数量限定品　APC7 ⇔ SMAメス(4点ネジ留め用・角座 )　即納できます！
予備ユニットから取り外した時のネジの痕がある特価品です。　性能は変わりません。
1個 ￥20,000　在庫数3個　数量割引きはありません。　
上記に記載している標準のコネクターと比べると、角座の部分が少し邪魔になるので安く設定しています。
筐体に取り付けて使用するなら、これはお勧めです！！

APC7 ⇔ APC3.5メス(4点ネジ留め用・角座 )もあります。
1個 ￥25,000　在庫数5個　数量割引きはありません。　早い者勝ちです！

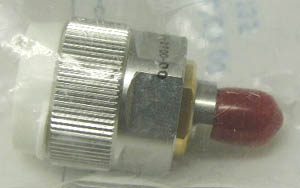

M/A-COM（ OMNI SPECTRA 2082-2700-00-526135 )APC7 ⇔ SMAメス
新品　即納できます。　￥29,800　売り切れ

AMPHENOL APC7 ⇔ APC3.5オス　新品・1個だけ　即納できます。　￥30,000

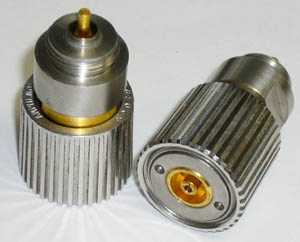

APC7機器取り付け用コネクター　￥10,500　在庫数：2個


APC7 ⇔ N型オス変換アダプター　APC7 ⇔ N型メス変換アダプター
取り寄せ出来ます．

★1.85mm ⇔ 1.85mm 精密型変換アダプター 　取り寄せ品
DC - 65GHz VSWR 1.50 max,

1.85mmオス ⇔ 1.85mmオス　　
1.85mmオス ⇔ 1.85mmメス 　
1.85mmメス ⇔ 1.85mmメス
上記のいずれも、各￥75,600です。

★1.85mm ⇔ 2.4mm 精密型変換アダプター 　取り寄せ品
DC - 50GHz VSWR 1.30 max,

1.85mmオス ⇔ 2.4mmオス　　
1.85mmオス ⇔ 2.4mmメス
1.85mmメス ⇔ 2.4mmオス　　
1.85mmメス ⇔ 2.4mmメス
上記のいずれも、各￥75,600です。

★1.85mm ⇔ 2.92mm( K ) 精密型変換アダプター 　取り寄せ品
DC - 40GHz VSWR 1.25 max,

1.85mmオス ⇔ 2.92mmオス　　
1.85mmオス ⇔ 2.92mmメス
1.85mmメス ⇔ 2.92mmオス　　
1.85mmメス ⇔ 2.92mmメス
上記のいずれも、各￥72,600です。

★2.4mm ⇔ 3.5mm 精密型変換アダプター 　取り寄せ品
DC - 34GHz VSWR 1.25 max,

2.4mmオス ⇔ 3.5mmオス　　
2.4mmオス ⇔ 3.5mmメス
2.4mmメス ⇔ 3.5mmオス　　
2.4mmメス ⇔ 3.5mmメス
上記のいずれも、各￥35,700です。

★2.4mm ⇔ 2.92mm( K ) 精密型変換アダプター　取り寄せ品
DC - 40GHz VSWR 1.30 max,

2.4mmオス ⇔ 2.92mmオス　　
2.4mmオス ⇔ 2.92mmメス
2.4mmメス ⇔ 2.92mmオス　　
2.4mmメス ⇔ 2.92mmメス
上記のいずれも、各￥73,800です。

★3.5mm ⇔ 3.5mm 精密型変換アダプター 　取り寄せ品
DC - 26.5GHz VSWR 1.15 max,

3.5mmオス ⇔ 3.5mmオス　　
3.5mmオス ⇔ 3.5mmメス
3.5mmメス ⇔ 3.5mmオス　　
3.5mmメス ⇔ 3.5mmメス
上記のいずれも、各￥31,500です。

★3.5mm ⇔ 2.92mm( K ) 精密型変換アダプター 　取り寄せ品
DC - 34GHz VSWR 1.15 max,

3.5mmオス ⇔ 2.92mmオス　　
3.5mmオス ⇔ 2.92mmメス
3.5mmメス ⇔ 2.92mmオス　　
3.5mmメス ⇔ 2.92mmメス
上記のいずれも、各￥33,600です。

★2.92mm(K) ⇔ 2.92mm( K ) 精密型変換アダプター 　取り寄せ品
DC - 18.0GHz VSWR 1.10 max,
18.0 - 26.5GHz VSWR 1.15 max,
26.5 - 40GHz VSWR 1.25 max,

2.92mmオス ⇔ 2.92mmオス　　
2.92mmオス ⇔ 2.92mmメス
2.92mmメス ⇔ 2.92mmオス　　
2.92mmメス ⇔ 2.92mmメス
上記のいずれも、各￥35,700です。

★2.4mm ⇔ 2.4mm 精密型変換アダプター 　取り寄せ品
DC - 18GHz VSWR 1.10 max,
18-26.5GHz VSWR 1.20 max,
26.5-50GHz VSWR 1.30 max,

2.4mmオス ⇔ 2.4mmオス　　
2.4mmオス ⇔ 2.4mmメス
2.4mmメス ⇔ 2.4mmメス　　
上記のいずれも、各￥80,640です。

★2.9mm 精密型オス・コネクター　取り寄せ品
DC - 40GHz　低VSWR
両側2穴取り付け型です。　￥12,000
動作が不安定なアンプや発振器に使用しているSMA型コネクターと交換すれば、安定な動作が期待できます。
外観はSMA型コネクターそっくりでも、安価なノーブランド物の中には極端に性能が悪い物があります。
実際にコネクター単体の性能を測定してみると納得できます。

この他にも600種類以上の変換アダプターがあります。
ご希望の物があれば、コネクターの種類（ オス・メスの指定 ）をお知らせ下さい。


PE社製品と同等性能で、廉価品もあります。

特売　高性能変換アダプター
下記のアダプターは、全て取り寄せになります。
納期は、入金確認後約7日となります。
2　 - 4個の注文時は、5%割引き
5 - 10個の注文時は、10%割引きとなります。
組み合わせは自由です。

2.4mmオス - 2.4mmオス ￥32,000
2.4mmオス - 2.4mmメス ￥32,000
2.4mmメス - 2.4mmメス ￥32,000

2.4mmオス - 3.5mmオス ￥28,000
2.4mmオス - 3.5mmメス ￥28,000
2.4mmメス - 3.5mmオス ￥28,000
2.4mmメス - 3.5mmメス ￥28,000

2.4mmオス - Kオス ￥30,000
2.4mmオス - Kメス ￥30,000
2.4mmメス - Kオス ￥30,000
2.4mmメス - Kメス ￥30,000

１個\300程度の廉価版と測定器用の変換アダプターのVSWRを実際に比較してみました。
まとまな測定器類に使用したり、安定な動作を望むならしっかりした製品を選ぶべきです。
ここをクリックして下さい。


DCブロック

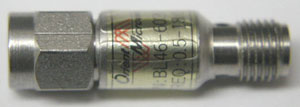

オリエント・マイクロウェーブ BL46-6020-00
SMA型オス / SMA型メス 50MHz - 18GHz 　￥12,000　

INMET　8040　10MHz - 18GHz
SMA型メス / SMA型メス　新品　￥18,000　在庫数：1個

MCL　BLK-18　10MHz - 18GHz
SMA型オス/ SMA型メス　新品　￥10,000　在庫数：品切れ


バイアス・ティ　BIAS TEE

1,ヒロセ電機　HB-NF-PJ
　LNBのチェックをする時に便利なバイアス・ティです。
　F型オス( LNB側 )　F型メス( 測定器側 )です。
　周波数範囲：900 - 1350MHz　挿入損失：0.4dB以下　電源供給：50V / 300mAまで
　詳細データは、ここをクリックして下さい。
　新品　￥13,500　在庫数：個

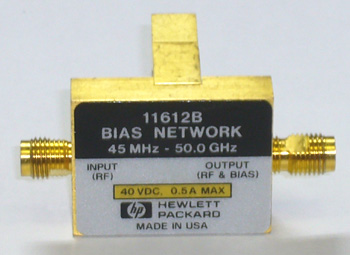

2,HP / AGILENT 11612B　45MHZ - 50GHz バイアス・ティ



HP / Agilent 11612Bバイアス回路(45MHz - 50GHz)は、最大電流0.5Aの2.4mmコネクタを装備しています。
本バイアス回路は、同軸中心導体にDCバイアスを供給するために用いられます。

主な特長と仕様 　　AGILENT社Webページより転載しました。

*周波数レンジ: 45 MHz〜50 GHz
*挿入損失: 0.8 dB（<10 GHz）、1.5 dB（<30 GHz）、2.5 dB（<45 GHz）、3.2 dB（<50 GHz）
*リターン・ロス: 20 dB（<10 GHz）、15 dB（<20 GHz）、12 dB（<30 GHz）、10 dB（<50 GHz）
*インピーダンス: 50 Ω
*RFパワー: 最大+24 dBm
*バイアス電流: 500 mA
*バイアス電圧: 40 V
*コネクタ: RF入力-2.4mm（メス）、RF出力-2.4mm（メス）、DCバイアス-SMB（オス）

定価 ￥182,684　税別　　　￥100,000　　　


★ 同軸・導波管変換アダプター ★　

アメリカより取り寄せしますが、メーカー原価の大幅な変動があります。
お手数ですが、事前に価格をご確認下さい。
下記に表示されている価格は、2007年2月26日時点のものです。
取り寄せ品は、代金受領後の発注作業となります。


N型メスに変換するアダプター　取り寄せ品

モデル名

導波管サイズ

周波数 GHz

価 格

PE9800

WR-62

12.4 - 18.0

￥50,400

PE9817

WR-75

10.0 -15.0

￥58,800

PE9801

WR-90

8.2 - 12.4

￥46,000

PE9802

WR-102

7.0 - 11.0

￥56,700

PE9820

WR-112

7.05 -10.0

￥58,800

PE9818

WR-137

5.85 - 8.2

￥65,100

PE9821

WR-159

4.9 - 7.05

￥86,000

PE9822

WR-187

3.95 - 5.85

￥79,000

PE9823

WR-229

3.3 - 4.9

￥79,000

PE9824

WR-284

2.6 - 3.95

￥90,000

PE9825

WR-430

1.7 - 2.6

￥168,000


SMA型メスに変換するアダプター　取り寄せ品

モデル名

導波管サイズ

周波数 GHz

価 格

PE9826

WR-28

26.5 - 40.0

￥100,800

PE9827

WR-34

22.0 - 33.0

￥100,800

PE9812

WR-42

18.0 - 26.5

￥70,200

PE9828

WR-51

15.0 - 22.0

￥81,000

PE9803

WR-62

12.4 - 18.0

￥43,000

PE9819

WR-75

10.0 - 15.0

￥58,800

PE9804

WR-90

8.2 - 12.4

￥39,900

PE9805

WR-102

7.0 - 11.0

￥46,200

PE9829

WR-112

7.05 - 10.0

￥44,100

PE9830

WR-137

5.85 - 8.2

￥58,800

PE9831

WR-159

4.9 - 7.05

￥88,200

PE9832

WR-187

3.95 - 5.85

￥75,600

PE9833

WR-229

3.3 - 4.9

￥75,600

PE9834

WR-284

2.6 - 3.95

￥90,000

PE9835

WR-430

1.7 - 2.6

￥180,000


SMA型オスに変換するアダプター　取り寄せ品

モデル名

導波管サイズ

周波数 GHz

価 格

PE9813

WR-42

18.0 - 26.5

￥81,900

PE9809

WR-62

12.4 - 18.0

￥40,700

PE9810

WR-90

8.2 - 12.4

￥37,800

PE9811

WR-102

7.0 - 11.0

￥50,400


APC7に変換するアダプター　取り寄せ品

モデル名

導波管サイズ

周波数 GHz

価 格

PE9814

WR-62

12.4 - 18.0

￥66,000

PE9815

WR-90

8.2 - 12.4

￥66,000

PE9816

WR-102

7.0 - 11.0

￥74,000


N型オスに変換するアダプター　取り寄せ品

モデル名

導波管サイズ

周波数 GHz

価 格

PE9806

WR-62

12.4 - 18.0

￥50,400

PE9807

WR-90

8.2 - 12.4

￥76,400

PE9808

WR-102

7.0 - 11.0

￥64,300


★18 - 26.5GHz 同軸・導波管変換アダプター ★　

★ Kバンド用 同軸・導波管変換アダプター ★ 18 - 26.5GHz　

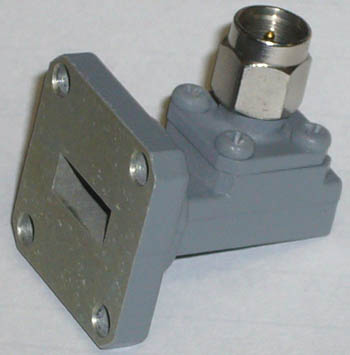

M/A-COM製　2001-6256-00　 WR-42 ⇔ SMAオス　在庫数：2個
新品 1個 ￥48,000 　2個以上は、@￥45,000　

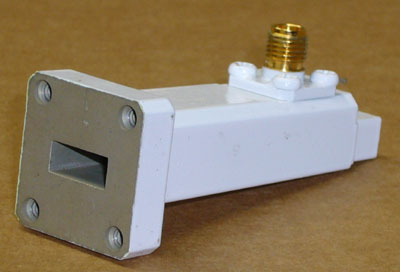

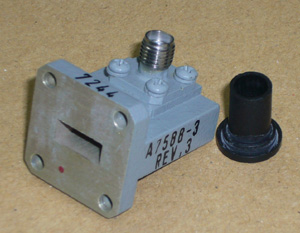

★ Kバンド用 同軸・導波管変換アダプター ★ 　18 - 26.5GHz　
WR-42 ・ SMAメス　売り切れ
この製品は、当社で販売している24GHzガン・ドプラー・モジュールおよびホーン・アンテナに取り付けできます。

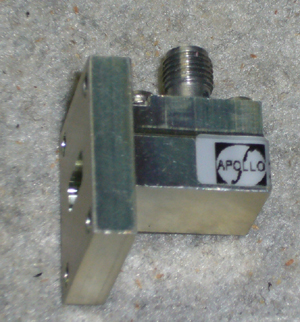

★ APOLLO社製　同軸・導波管変換アダプター ★
Model:16591-1 　18.0 - 26.5GHz / 低VSWR
WR-42 ・ SMAメス　在庫数：2個　取り外し品　￥32,000　



★ Kバンド用 同軸・導波管変換アダプター ★ 　
WR-42 ・ SMAメス　　売り切れ

★ MDL社製　同軸・導波管変換アダプター　★

MODEL
周波数 / GHz
コネクターの種類
VSWR max,
単　価
28AC206
26.0 - 40.0
2.92mm / Kメス
1.25

￥60,000
34AC206
22.0 - 34.0
2.92mm / Kメス
1.25

￥53,000
42AC206
18.0 - 26.5
SMA型メス
1.25

￥55,000
42AC216
18.0 - 26.5
K型メス
1.25

￥81,000
42AE686
18.0 - 26.5
K型メス・ストレート
1.25

￥103,000
SMW1840DRK
18.0 - 40.0
K型メス/ダブルリッジ
1.80

￥116,000
62AC206
12.4 - 18.0
SMA型メス
1.25

￥49,000
90AC206
8.2 - 12.4
SMA型メス
1.25

￥49,000
90AC206NA
8.2 - 12.4
N型メス
1.25

￥45.000

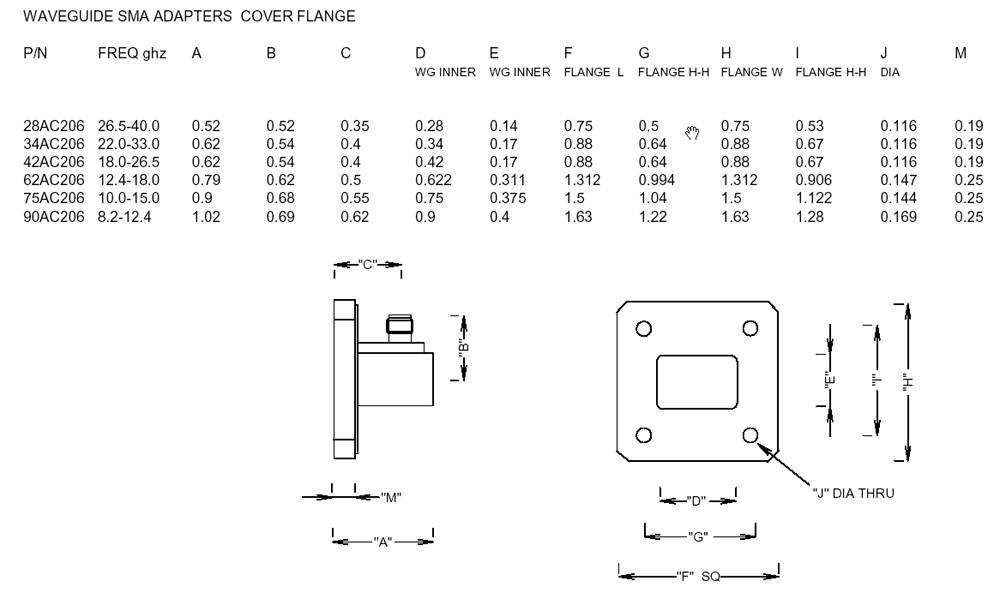

寸法に関しては、ここをクリックして下さい。　　　　上記価格は2011年10月28日現在のものです。　
現在は価格が大きく変動していますので、その都度お酔い合わせください。
アメリカより取り寄せになります。　入金確認後の発注になり、平均納期は約7日です。
2個以上、同時購入の場合は、10%引きになります。　異なるモデルでも構いません。
これ以外の周波数帯に対応するモデルもありますので、メールでお問い合わせ下さい。

★8.2 - 12.4GHz 同軸・導波管変換アダプター ★　

HP社製　X281A　UG-39/u( WR-90 ) ⇔ Nメス 　現在、品切れです。　
Agilent製　X281A　新品　1台のみ　￥45,000
当社で販売している10GHzガン・ドプラー・モジュールおよびホーン・アンテナに取り付けできます。


★ Americon 040-106315 2000-5008F　8.2 - 12.4GHz ⇔ SMAメス　同軸・導波管変換アダプター　
　 新品　即納できます。　￥39,800　送料￥600 　在庫数：　　品切れ
　当社で販売している10GHzガン・ドプラー・モジュールおよびホーン・アンテナに取り付けできます。

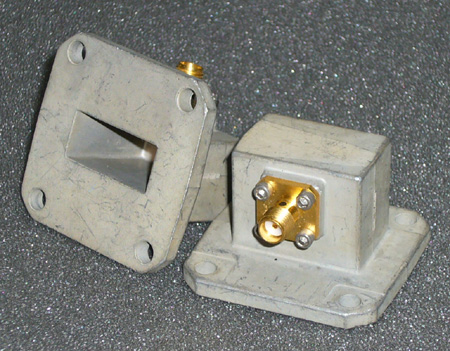

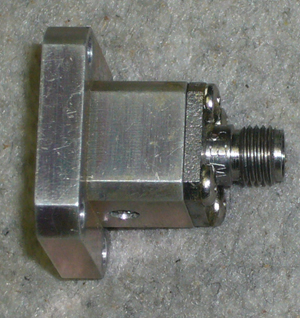

★ ノーブランド　8.2 - 12.4GHz ⇔ SMAメス　同軸・導波管変換アダプター　新品　￥30,000　在庫数：2個
　2個同時購入の場合、￥55,000

★Kaバンド用 同軸・導波管変換アダプター ★ 26.5 - 40GHz　在庫数：2個　MDL製

　WR-28 ⇔ 補正型SMAオス 　新品　￥42,000 　2個だと￥78,000になります。

★Kaバンド用 同軸・導波管変換アダプター ★ 26.5 - 40GHz　MDL製
　MDL製　WR-28 ⇔ Kメス　新品 ￥84,000　2個以上は、@￥78,000
　備考：取り寄せになります。　納期は、7 -10日掛かります。

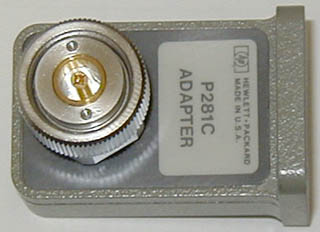

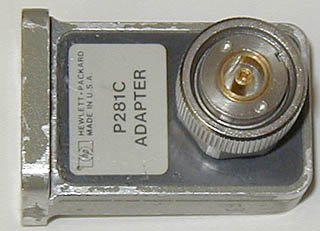

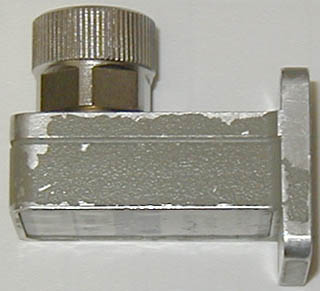

★HP　P281C　12.4 - 18.6GHz / APC7型精密コネクター　同軸・導波管変換アダプター　

　
新品ですが、箱に入っていません。　￥90,000

　
外観に塗装の剥がれがあります。　￥50,000

★NDK　15GHz同軸・導波管変換アダプター
WR-75 ⇔ N型メス　10-15GHzで使用可能　新品ですが、若干の擦り傷があります。　\￥5,000

★MDL 62AC206　12.4 - 18GHz同軸・導波管変換アダプター
WR-62 ⇔ SMA型メス　　新品　￥42,000


　　

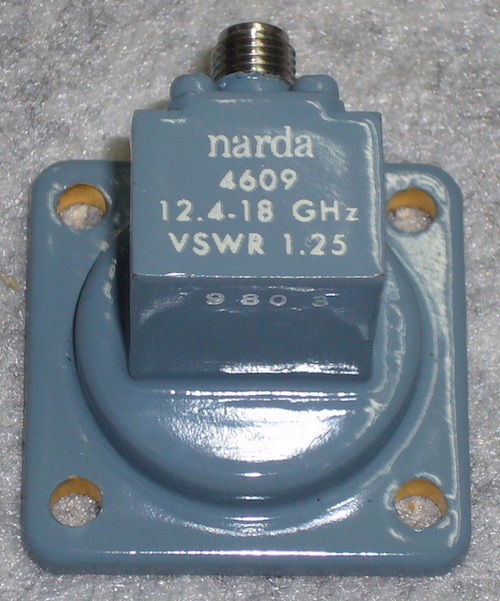

★NARDA 4609　12.4 - 18GHz同軸・導波管変換アダプター
WR-62 ⇔ SMA型メス　　売り切れ


ミリ波用　同軸・導波管変換アダプター　Agilent社　アンリツ製品に比べ、格安品です。

用途により、コネクターの取り付け位置の違うモデルを選択してください。

　
注：これはコネクターの取り付け位置の説明画像で、現物ではありません。
左：通常のよく見かけるタイプ　　右：エンドラウンチ型

33.0 - 50.0GHz

40.0 - 50.0GHz

40.0 - 60.0GHz

50.0 - 65.0GHz

通 常 型

　MODEL　22WCA2.4
2.4mmメス
WR-22 / FUGP400
IL:0.41dB Max,
VSWR:1.50
￥84,000

　MODEL　19WCA2.4
2.4mmメス
WR-19 / FUGP500
IL:0.8dB Max,
VSWR:1.50
￥115,000

　MODEL　19WCA1.85
　1.85mmメス
WR-19 / FUGP500
IL:0.8dB Max,
VSWR:1.50
￥115,000

　MODEL　15WCA1.85
　1.85mmメス
WR-15 / FUGP620
IL:1.2dB Max,
VSWR:1.50
￥115,000

エンドラウンチ型

MODEL　22WECA2.4
　2.4mmメス
WR-22 / FUGP400
VSWR:1.6dB Max.
￥126,000

MODEL　19WECA2.4
　2.4mmメス
WR-19 / FUGP500
VSWR:2.0
￥145,000

MODEL　19WECA1.85
　1.85mmメス
WR-19 / FUGP500
VSWR:2.0
￥145,000

MODEL　15WECA1.85
　1.85mmメス
WR-15 / FUGP620
VSWR:2.0
￥145,000


納期：入金確認後に発注、メーカー在庫がある場合は約1週間程度です。

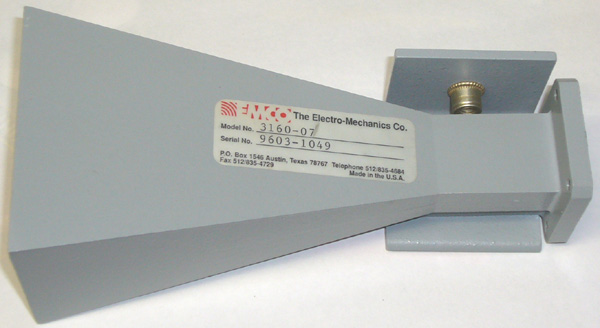

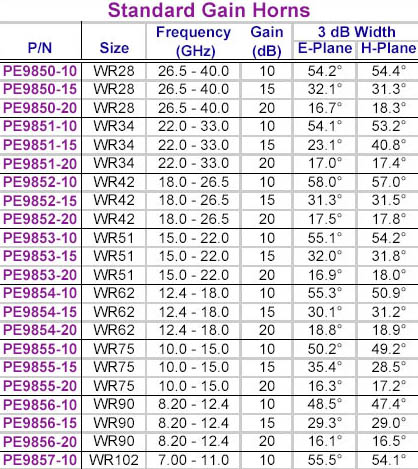

導波管　標準ゲイン　ホーン・アンテナ　　フランジは、角形のみです。
同軸で使用する場合は、変換アダプターを併用して下さい。

アメリカより取り寄せしますが、メーカー原価の大幅な変動があります。
お手数ですが、事前に価格をご確認下さい。
下記に表示されている価格は、2007年2月26日時点のものです。
取り寄せ品は、代金受領後の発注作業となります。

同軸コネクター関連で40年の歴史がある米国PE社製品です。
平均納期は、在庫が有れば約7 -14日です。　在庫が無い場合は、5-6週間程度掛かる場合があります。

お知らせ：公的機関や学校については、注文書受領後の発注になります。
公費払いの場合は入金までに日数がかかりますので、5%加算させて頂いております。
詳しくは、ここをクリックして下さい。

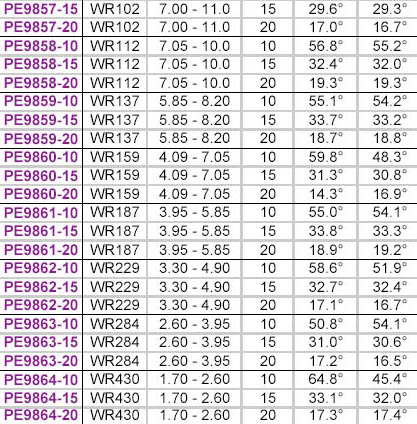

MODEL

導波管サイズ

周 波 数( GHz )

ゲイン( dB )

価　格

PE9850-10

WR-28

26.5 - 40.0

10dB

￥97,600

PE9850-15

WR-28

26.5 - 40.0

15dB

￥99,000

PE9850-20

WR-28

26.0 - 40.0

20dB

￥105,000

PE9851-10

WR-34

22.0 - 33.0

10dB

￥103,000

PE9851-15

WR-34

22.0 - 33.0

15dB

￥112,000

PE9851-20

WR-34

22.0 - 33.0

20dB

￥121,000

PE9852-10

WR-42

18.0 - 26.5

10dB

￥108,000

PE9852-15

WR-42

18.0 - 26.5

15dB

￥105,000

PE9852-20

WR-42

18.0 - 26.5

20dB

￥110,000

PE9853-10

WR-51

15.0 - 22.0

10dB

￥118,000

PE9853-15

WR-51

15.0 - 22.0

15dB

￥121,000

PE9853-20

WR-51

15.0 - 22.0

20dB

￥125,000

PE9854-10

WR-62

12.4 - 18.0

10dB

￥108,000

PE9854-15

WR-62

12.4 - 18.0

15dB

￥115,000

PE9854-20

WR-62

12.4 - 18.0

20dB

￥117,000

PE9855-10

WR-75

10.0 - 15.0

10dB

￥108,000

PE9855-15

WR-75

10.0 - 15.0

15dB

￥113,000

PE9855-20

WR-75

10.0 - 15.0

20dB

￥122,000

PE9856-10

WR-90

8.2 - 12.4

10dB

￥103,000

PE9856-15

WR-90

8.2 - 12.4

15dB

￥113,000

PE9856-20

WR-90

8.2 - 12.4

20dB

￥144,000

PE9857-10

WR-102

7.0 - 11.0

10dB

￥132,000

PE9857-15

WR-102

7.0 - 11.0

15dB

￥151,000

PE9857-20

WR-102

7.0 - 11.0

20dB

￥155,000

PE9858-10

WR-112

7.05 - 10.0

10dB

￥118,000

PE9858-15

WR-112

7.05 - 10.0

15dB

￥123,000

PE9858-20

WR-112

7.05 - 10.0

20dB

￥132,000

PE9859-10

WR-137

5.85 - 8.2

10dB

￥118,000

PE9859-15

WR-137

5.85 - 8.2

15dB

￥126,000

PE9859-20

WR-137

5.85 - 8.2

20dB

￥147,000

PE9860-10

WR-159

4.9 - 7.05

10dB

￥138,000

PE9860-15

WR-159

4.9 - 7.05

15dB

￥176,000

PE9860-20

WR-159

4.9 - 7.05

20dB

￥189,000

PE9861-10

WR-187

3.95 - 5.85

10dB

￥159,000

PE9861-15

WR-187

3.95 - 5.85

15dB

￥162,000

PE9861-20

WR-187

3.95 - 5.85

20dB

￥186,000

PE9862-10

WR-229

3.3 - 4.9

10dB

￥159,000

PE9862-15

WR-229

3.3 - 4.9

15dB

￥165,000

PE9862-20

WR-229

3.3 - 4.9

20dB

￥253,000

PE9863-10

WR-284

2.6 - 3.95

10dB

￥189,000

PE9863-15

WR-284

2.6 - 3.95

15dB

￥197,000

PE9863-20

WR-284

2.6 - 3.95

20dB

￥303,000

PE9864-10

WR-430

1.7 - 2.6

10dB

￥200,000

PE9864-15

WR-430

1.7 - 2.6

15dB

￥249,000

PE9864-20

WR-430

1.7 - 2.6

20dB

￥491,000





在庫品のご案内

EMCO社( 現ETS・LINDGREN社 ) 標準ゲイン　ホーン・アンテナ
1,3160-07( 8.2 - 12.4GHz )　17dB　売り切れ
　 三脚などに固定するための金具が取り付け済みです。
　

必要に応じて、同軸変換アダプター( N型 / SMA型メス )が取り付け可能です。
適合する同軸変換アダプターと同時購入の場合は、割引価格を設定しています。
http://homepage3.nifty.com/astechcorp/content/EMCO/gainhorn.htm　に資料があります。

オープン・ショート　　注：オープンは、キャップで代用しています。
ネットワーク・アナライザーで、基準を取る時に必要なコネクターです。
TNC型オス以外は、即納可能です。
50オーム系のみで、75オーム系の在庫はありません。

1,TNC型オス　オープン・ショート　1組　￥10,000

2,BNC型オス　オープン・ショート １組　新品　￥6,000　

3,BNC型メス　オープン・ショート　１組　新品　￥6,000　

4,N型オス　　オープン・ショート １組　新品　￥9,000　
　18GHz対応のN型オス・ショートのみ　在庫があります。　新品　￥10,000

5,N型メス　　オープン・ショート １組　新品　￥8,000　


6,SMA型オス　オープン・ショート 18GHz 対応品　１組　新品 ￥14,800

　7,SMA型メス　オープン・ショート １組　新品　￥9,000　


8,SMA型メス　オープン・ショート 18GHz 対応品 １組　新品 ￥17,800

セット価格のご案内　各コネクターのオス/メスをセットで購入される場合は以下のセット価格になります。

☆ BNC型セット　￥6,300 + ￥6,300 　計￥12,600 を ￥12,000
☆ N型セット　　￥9,450 + ￥8,400　計￥17,850 を ￥16,200
☆ SMA型セット ※ 18GHz対応品 ￥14,800 + ￥17,800   計￥32,600 を ￥29,０00
☆ BNC / N / SMA全セット　計￥48,800 を ￥40,000 ( SMA型/18GHz対応品の場合 ￥52,000 )
ネットワーク・アナライザー用の純正オープン・ショート等も扱いますが、価格は大きく変わります。


N型オス および　7/16型オス　オープン・ショート・ロード
DC - 4GHz / 50オーム / 2W　


SC1072　N型オス 　オープン・ショート・ロード　　￥2,000　送料 ￥600
SC1074　7/16型オス　オープン・ショート・ロード　￥82,000　送料 ￥800
いずれも新品です。　取り寄せ品の為、納期が約1週間掛かります。
2組以上の同時購入の場合は、10%引きになります。


アンリツ　36581 NNF/1 オート・キャリブレーター
アンリツのネットワーク・アナライザーと併用して使います。
10MHz - 6GHz　N型　本体のみ　　￥198,000
詳細試料は、ここをクリックして下さい。 　PDF形式です。

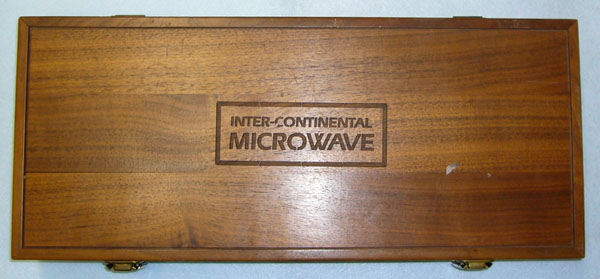

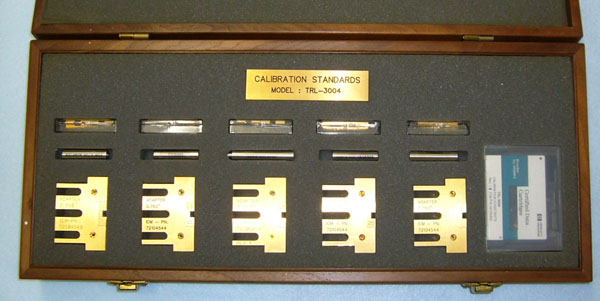

Inter Continental Microwave キャリブレーション・キット　 TRL-3004
Hewlett Packard社向けのOEM品です。


￥398,000　送料￥2,000　在庫数：1組


SMA型オープン・ショート・ロード　簡易セット　50オーム系のみで、75オーム系の在庫はありません。
DC - 18GHz対応のオープン・ショート・ロード　簡易セットです。
より正確な測定をする場合は、各メーカーの純正品を使用して下さい。

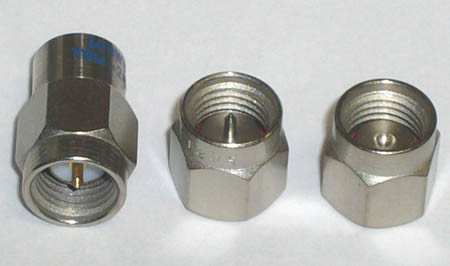

SMAオス型　オープン・ショート・ロード　簡易セット　￥35,800　送料￥500
ロードは、MIDWEST社製の26GHz対応品を使用しています。

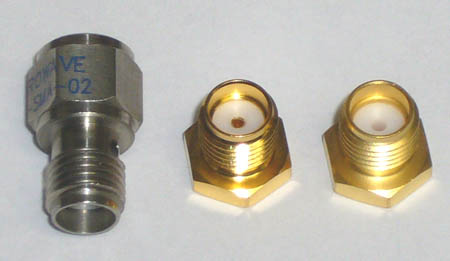

SMAメス型　オープン・ショート・ロード　簡易セット　￥31,500　送料￥500
ロードは、MIDWEST社製の18GHz対応品を使用しています。

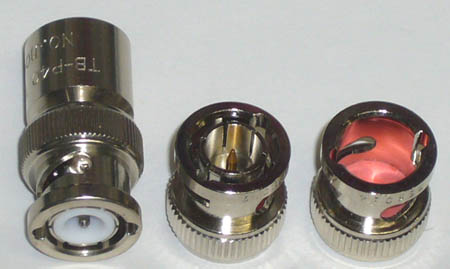

BNC型オス　オープン・ショート・ロード　簡易セット　￥15,000　送料￥500
3GHzまで使用できます。　オープンは、キャップで代用しています。
ロードは、3GHzでのVSWR 1.07の物を使用しています。

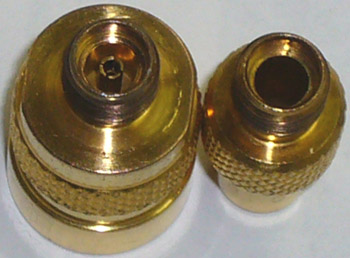

MAURY MICROWAVE社製
8046F　APC3.5メス / ショート
8048A / 8048A1　APC3.5メス / オープン
2本組( バラ売りはしていません。)　￥65,000　送料￥600　在庫数：1組　

　
MAURY MICROWAVE社製
8046F　APC3.5メス / ショート
8048A　APC3.5メス / オープン
2本組( バラ売りはしていません。)　￥45,000　送料￥600　在庫数：1組　

　

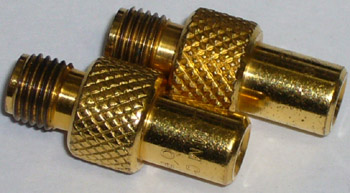

MAURY MICROWAVE社製
8048A　APC3.5メス / オープン　￥12,000　送料￥500　在庫数：2個


Maury Microwave 　Model: 8780N

DC to 18 GHz, 50 Ohm Calibration Kit
OSP Female Load, Open and Short
Includes APC-7 to OPS male
新品　￥128,000　送料￥800


テスト・ケーブル　　取り寄せ　納期：10 - 30日程度
両端コネクター付きの高性能テスト・ケーブルの取り寄せもできます。

N / SMA / K / 3.5mm / 2.4mm / 1.85mm　DC - 65GHzまで
フォレキシブル / セミ・フレキシブル
オス / メスの指定、異種コネクターでも製作可能です。
内部配線用セミ・フレキシブル　ケーブルなども取り扱います。
ご希望のケーブル仕様をメール( info@mpl.jp )でお知らせ下さい。
電話でのお問い合わせはご遠慮下さい。

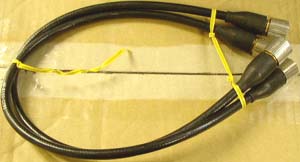

★ HP 8120-2291　APC7 ネットワーク・アナライザー用テスト・ケーブル
長さ 約60cm　 両端 = APC7コネクター　2本組　￥68,000

　

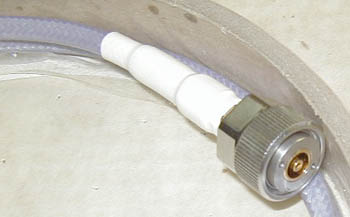

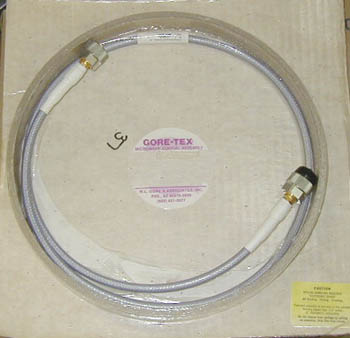

GORE　G6A00A00048.0　APC7低損失ケーブル
使用周波数域：DC - 18GHz　長さ：40インチ( 約121.9cm )　両端：APC7コネクター
ケーブル直径：約7.3mm　新品・@￥80,000　　　2本￥150,000

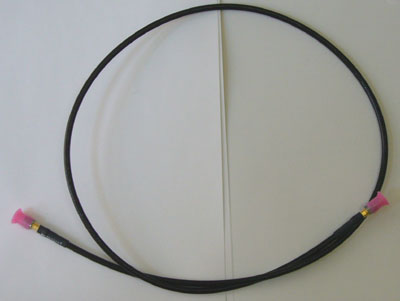

MICROCOAX社　18GHzまでの低ロス・ケーブル　ケーブルは、26.5GHZまで使用可能な物です。
長さ：42インチ( 106.6cm )　両端SMA型メス・コネクター
新品　￥24,800　送料￥600　売り切れ


HP　11857D　APC7 テストポート　ケーブル2本組セット　　箱入り / デッド・ストック品
￥90,000　在庫数：1組


戻る　　
　　　　　お名前・住所・題名が書かれていないメールには返信していませんのでご注意下さい！
