★ 導波管系パーツ ★　

導波管パーツの注文製作もお請けします。
両端フランジ付き・ベンド・フレキシブル導波管など・・・
ご希望の物をメールでお知らせください。　info@mpl.jp

海外からの取り寄せは、その都度最新の価格をお尋ねください。
大幅に値上げされていますので、新品の掲載価格は当時の価格なので参考にされて下さい。


同軸・導波管変換アダプター

★18 - 26.5GHz 同軸・導波管変換アダプター ★　


★ Kバンド用 同軸・導波管変換アダプター ★ 18 - 26.5GHz　
M/A-COM製　2001-6256-00　 WR-42 ⇔ SMAオス　在庫数：2個
新品 1個 ￥48,000 　2個以上は、@￥45,000　
この製品は、当社で販売している24GHzガン・ドプラー・モジュールおよびホーン・アンテナに取り付けできます。
在庫切れの場合、納期が約2週間掛かります。

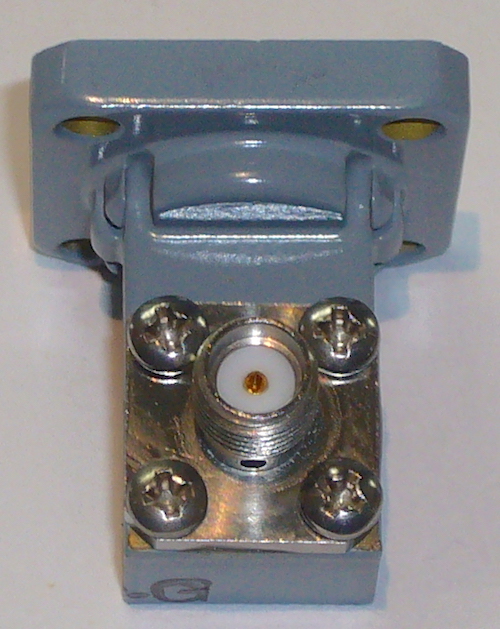

★ Kバンド用 同軸・導波管変換アダプター ★ 　
GHZ製　WR-42 ・ SMAメス　在庫数：1個
1個 ￥28,000　売り切れ
注：アイソレーターが取り付けられているモデルです。
　　画像で確認できる様に、導波管からSMA型メスの方向のみ使用できます。
この製品は、当社で販売している24GHzガン・ドプラー・モジュールおよびホーン・アンテナに取り付けできます。



★ KAバンド用 同軸・導波管変換アダプター ★ 　
WR-28 ・ 2.92mmメス　￥48,000 　新品


★ Kバンド用 同軸・導波管変換アダプター ★ 　

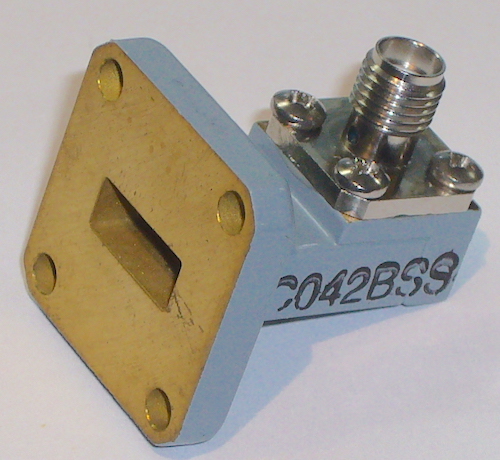

WR-42 ・ SMAメス　￥45,000 　新品    在庫数:2個

FLANN社製　SMAメス　￥58,000    新品 在庫数：1個
NARDA 4608B  Kメス　￥78,000    新品 在庫数：1個

★ MDL社製　同軸・導波管変換アダプター　★

MODEL

周波数 / GHz

コネクターの種類

VSWR max,

単　価

28AC206

26.0 - 40.0

2.92mm / Kメス

1.25

￥60,000

34AC206

22.0 - 34.0

2.92mm / Kメス

1.25

￥53,000

42AC206

18.0 - 26.5

SMA型メス

1.25

￥55,000

42AC216

18.0 - 26.5

K型メス

1.25

￥81,000

42AE686

18.0 - 26.5

K型メス・ストレート

1.25

￥103,000

SMW1840DRK

18.0 - 40.0

K型メス/ダブルリッジ

1.80

￥116,000

62AC206

12.4 - 18.0

SMA型メス

1.25

￥49,000

90AC206

8.2 - 12.4

SMA型メス

1.25

￥49,000

90AC206NA

8.2 - 12.4

N型メス

1.25

￥45.000

寸法に関しては、ここをクリックして下さい。　　　　上記価格は2011年10月28日現在のものです。　現時点での価格は大幅に値上げされています。
アメリカより取り寄せになります。　入金確認後の発注になり、平均納期は1-2週間です。
これ以外の周波数帯に対応するモデルもありますので、メールでお問い合わせ下さい。


★ WR-90 / 8.2 - 12.4GHz 同軸・導波管変換アダプター ★　

AGILENT　X281A　新品　￥50,000　売り切れ
HP / AGILENT　X281A　中古品　売り切れ

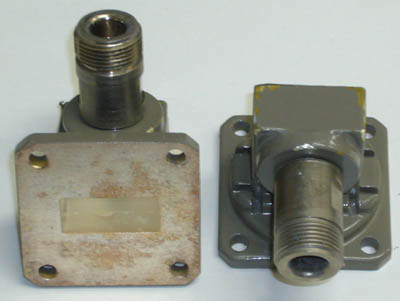

MI Technologies社　11A-8.2　UG-39 / u( WR-90 ) ⇔ Nメス 　8.2 - 12.4GHz　
￥25,000　在庫数：3個

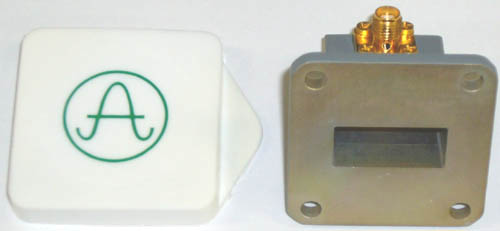

★ Americon 040-106315 2000-5008F　8.2 - 12.4GHz ⇔ SMAメス　同軸・導波管変換アダプター　
　 新品　　￥39,800　売り切れ


★ ノーブランド　8.2 - 12.4GHz ⇔ SMAメス　同軸・導波管変換アダプター　新品　￥30,000　売り切れ

★ Kuバンド用 同軸・導波管変換アダプター ★
　　WR-75( 10 -15GHz ) ⇔ SMAメス 新品 ￥35,000
WR-75( 10 -15GHz ) ⇔ Nメス 日本電業工作製　新品・デッドストック　￥20,000　在庫数：1個
日本電業工作製　15GHzアダプター　⇔ SMAメス　在庫数：2個

WR-75( 10 -15GHz ) ⇔ SMAメス 特価品 ￥15,000    在庫数:2個

★ Kaバンド用 同軸・導波管変換アダプター ★ 26.5 - 40GHz　MDL製
　WR-28 ⇔ 補正型SMAオス 　在庫数：2個　￥42,000 　2個だと￥78,000になります。

★ Kaバンド用 同軸・導波管変換アダプター ★ 26.5 - 40GHz　MDL製
　MDL製　WR-28 ⇔ Kメス ￥84,000　新品 在庫数：1個
　備考：複数の場合は取り寄せになります。　価格も変わり、納期は、7 -10日掛かります。

★ HP　P281C　12.4 - 18.6GHz / APC7型精密コネクター　同軸・導波管変換アダプター　

　
新品ですが、箱に入っていません。　￥90,000 在庫数：1個

　
外観に塗装の剥がれがあります。　￥50,000 在庫数：1個

 ★NDK　15GHz同軸・導波管変換アダプター

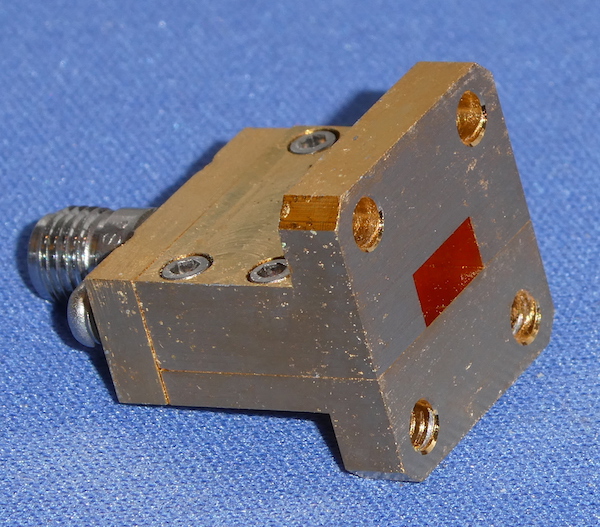

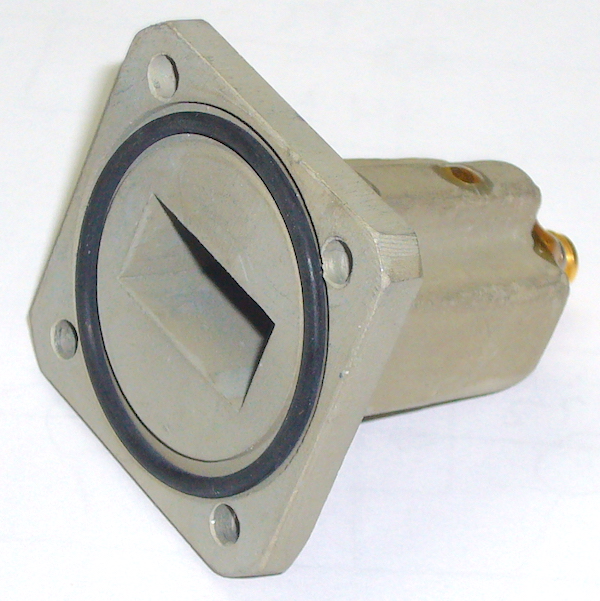

WR-62 ⇔ N型メス　10-15GHzで使用可能　新品ですが、若干の擦り傷があります。　￥15,000 　在庫数：1個
WR-62 ⇔ SMA型メス　10-15GHzで使用可能　擦り傷があります。　￥15,000　在庫数：1個

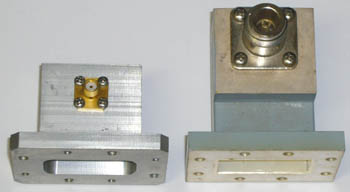

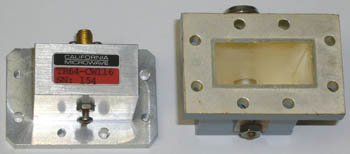

WR-137　( 5.8 - 8.2GHz )　　開口部寸法：約15 X 35mm
N型メス　￥15,000　在庫数：無し　　　SMA型メス　￥20,000　在庫数：無し

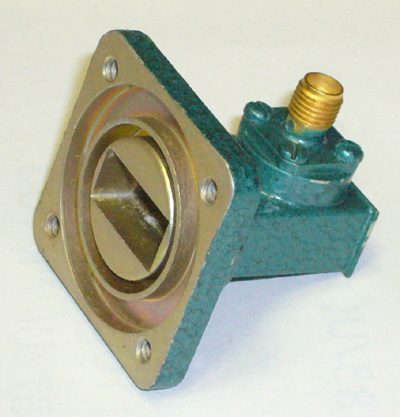

Microlab/FXR Model 601-B27　　WR - 62　12 - 18GHz
SMA型メス　　￥32,000　在庫数：1個

日本高周波　24GHz用　SMAメス型　変換アダプター　\20,000

この他にも、米国PE社製の同軸・導波管アダプターの取り寄せも行っております。
アメリカより取り寄せしています。　平均納期：7 - 10日    価格は大きく変わっています。　その都度、お問い合わせ下さい。
詳しくは、ここをクリックして下さい。

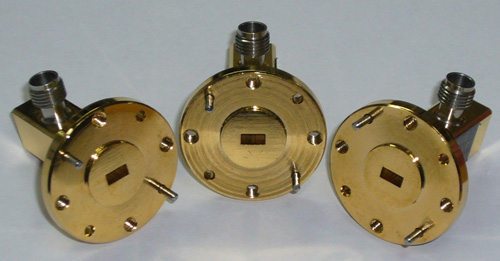

ミリ波用　同軸・導波管変換アダプター　Agilent社　アンリツ製品に比べ、格安品です。

用途により、コネクターの取り付け位置の違うモデルを選択してください。

　
注：これはコネクターの取り付け位置の説明画像で、現物ではありません。
左：通常のよく見かけるタイプ　　右：エンドラウンチ型
33.0 - 50.0GHz
40.0 - 50.0GHz
40.0 - 60.0GHz
50.0 - 65.0GHz
通 常 型

　MODEL　22WCA2.4
2.4mmメス
WR-22 / FUGP400
IL:0.41dB Max,
VSWR:1.50
￥128,000

　MODEL　19WCA2.4
2.4mmメス
WR-19 / FUGP500
IL:0.8dB Max,
VSWR:1.50

　MODEL　19WCA1.85
　1.85mmメス
WR-19 / FUGP500
IL:0.8dB Max,
VSWR:1.50

　MODEL　15WCA1.85
　1.85mmメス
WR-15 / FUGP620
IL:1.2dB Max,
VSWR:1.50
エンドラウンチ型

MODEL　22WECA2.4
　2.4mmメス
WR-22 / FUGP400
VSWR:1.6dB Max.

MODEL　19WECA2.4
　2.4mmメス
WR-19 / FUGP500
VSWR:2.0

MODEL　19WECA1.85
　1.85mmメス
WR-19 / FUGP500
VSWR:2.0

MODEL　15WECA1.85
　1.85mmメス
WR-15 / FUGP620
VSWR:2.0

メーカーでの価格改定、為替相場により大きく変動しています。　注文前に必ずご確認ください。
納期：入金確認後に発注、メーカー在庫がある場合は約1週間程度です。

FAIRVIEW MICROWAVE社　22AC206   33-50GHz  2.4mmメス　　新品　\148,000  在庫数:1    2019年3月現在　　現地価格$1,041.79


MI-WAVE　410U-383/VF　40 - 60GHz / V 1.85mmコネクターメス　在庫数:1   ￥148,000


EMCO社( 現ETS・LINDGREN社 ) 標準ゲイン　ホーン・アンテナ
1,3160-07( 8.2 - 12.4GHz )　17dB　在庫数：1台　　￥85,000　送料￥800　売り切れ
　 三脚などに固定するための金具が取り付け済みです。

 　

必要に応じ、同軸変換アダプターを取り付ける事が出来ます。　N型 / SMA型メス変換アダプターなど取り付け可能です。
適合する同軸変換アダプターと同時購入の場合は、割引価格を設定しています。
http://homepage3.nifty.com/astechcorp/content/EMCO/gainhorn.htm　に資料があります。

この他にも、ホーン・アンテナを扱っています。　ここをクリックして下さい。

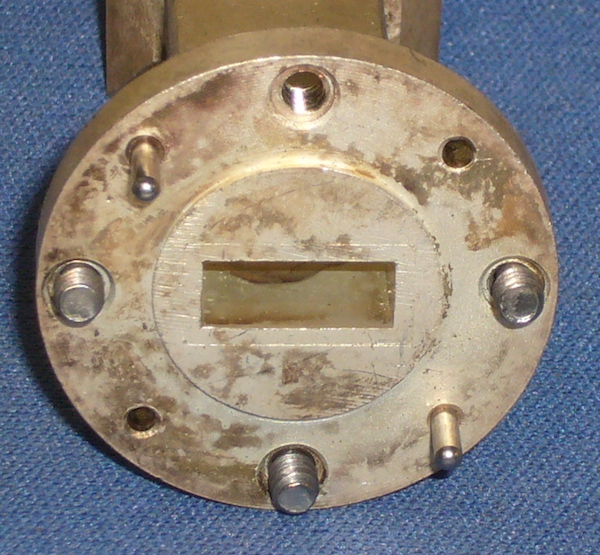

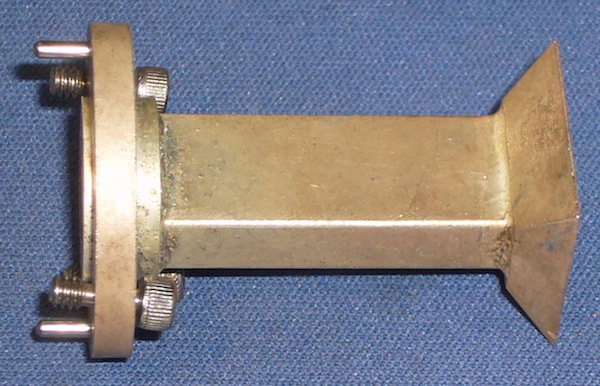

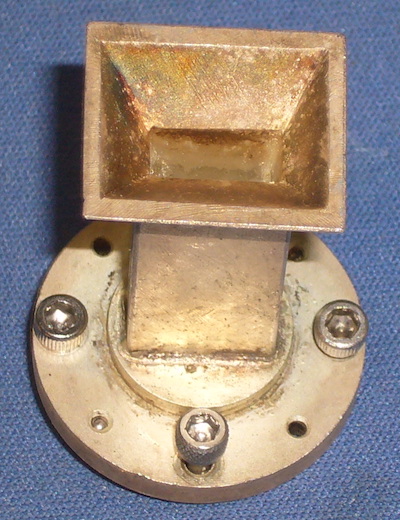

Kバンド　パラボラ・アンテナ用の放射器？    \20,000





導波管基部からホーン先端まで34mm

WR-42( 18 - 26.5GHz )　サンプラー・アダプター
　
導波管の途中に接続して、RF信号を取り出すアダプターです。　出力電力のモニターや、周波数測定に使うと便利です。
サンプラー出力コネクター：SMA型メス　　終端器が付属しています。
￥20,000　在庫数：4個　2個以上を同時注文の場合は、@￥18,000になります。　送料 ￥500

導波管ベンド

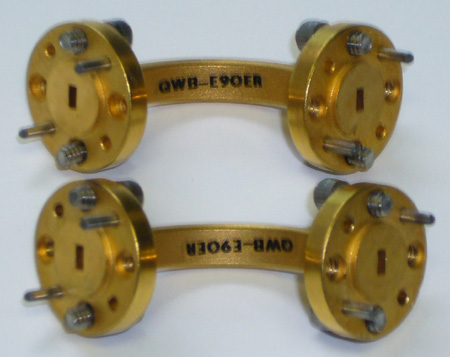

QUINSTAR　QWB-E90ER　Eバンド( 60 - 90GHz )　　在庫数：2個　　￥30,000

★ 導波管直読型　周波数計 ★


1,HP K532A 18.0 - 26.5GHz 周波数計 ￥84,000
　導波管 UG595/u フランジ　WR-42
　直読なので使いやすい！

2,HP　537A　8.2 - 12.4GHz　周波数計　￥75,000
　コネクター：N型メス　上部のダイアルが割れていますが、補修はしてあります。
　機器内蔵タイプの537Aもあります。　こちらはSMA型オスになります。　￥50,000

3,日立　40 -60GHz　周波数計　￥100,000
　導波管


★ 移相器 / フェイズ・シフター ★

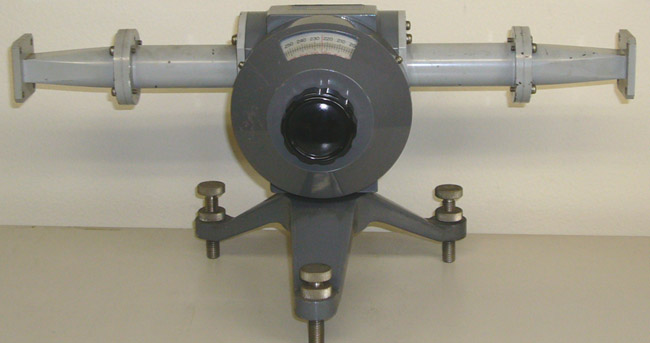

日立　P4620　12.4 - 18GHz　フェィズシフター　 0 - 360度 / 直読式　￥80,000　在庫数：1台

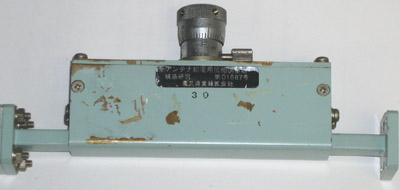

26 - 40GHz フェィズ・シフター　￥30 ,000　在庫数：4台

　

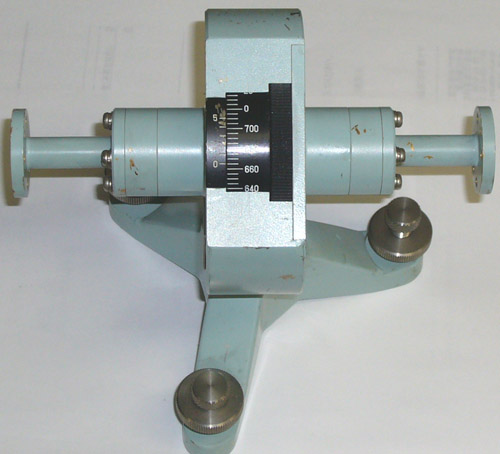

島田理化工業（株）　6P651　60 - 90GHz 移相器
0 -700度まで連続可変が出来ます。　回転させると、少し固い箇所があります。　￥100,000　在庫数：1台


★ 導波管アッテネーター ★
1,HP J382A 　 5.3 - 8.2GHz　精密可変型 　0 - 50dB / 直読型　新品同様 ￥84,000

2,HP X382A 　 8.2 - 12.4GHz 　精密可変型 　0 - 50dB / 直読型　￥80,000

3,HP　P382A　12.4 - 18GHz　精密可変型 　0 - 50dB / 直読型　￥80,000

4,FXR　X164A　8.2 - 12.4GHz 　精密可変型 　0 - 50dB / 直読型　￥73,500

5,TRG/ai　8P111　50 - 75GHz 6dBアッテネーター　新品　￥84,000

　
6,DORADO　VA-28　26.5 - 40GHz 可変アッテネーター　WR-28
　減衰量・可変範囲　0.5 to 30 dB ( min )　VSWR <1.15
　売り切れ


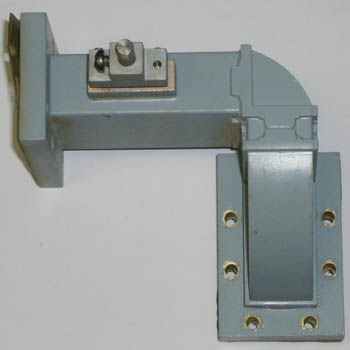

7,WR-137　( 5.8 - 8.2GHz )　レベル・セット用アッテネーター　
　15dB程可変出来ます。　開口部寸法：約15 X 35mm 　
　￥20,000　在庫数：1

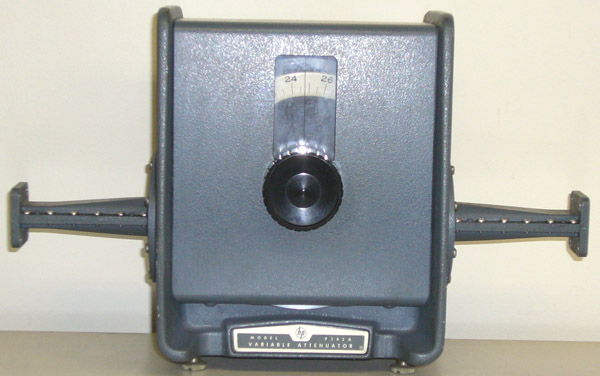

8,HP　P382A　12.4 - 18GHz / 0 - 50dB / 直読式アッテネーター　￥80,000　在庫数：1台


9,26 - 40GHz　レベル調整用アッテネーター　　￥30,000　在庫数：4台

10,Eバンド( 60 -90GHz / WR-12 )　固定アッテネーター

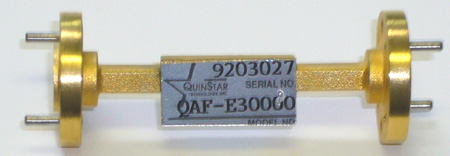

　QuinStar 　QAF-E20000 　20dB　　　在庫数：1個　￥48,000
　QuinStar 　QAF-E30000 　30dB　　　在庫数：1個　￥48,000


★ 導波管チューナー ★　VSWRの改善用に！

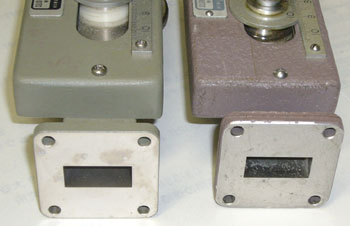

HP　X870A　8.2 - 12.4GHz 　Xバンド用・導波管スライド・スクリュー・チューナー　


　
左上のタイプが1台あります。　　￥45,000

★ 導波管ターミネーション・ショート ★　この他にもありますので、お問い合せください。
1,HP　J910A　5.85 - 8.2GHzターミネーション / UG441フランジ / 新品同様　￥20,000
2,MPL　8.2 - 12.4GHzターミネーション / 0.25W / VSWR = 1.05以下 / 実測データ付き　￥10,000　売り切れ
3,島田理化　4S42010-15GHz / 可変ショート / WR-75　￥20,000


4,MICROLAB / FXR　 X502A　8.2 - 12.4GHz可変ターミネーション 　￥35,000　

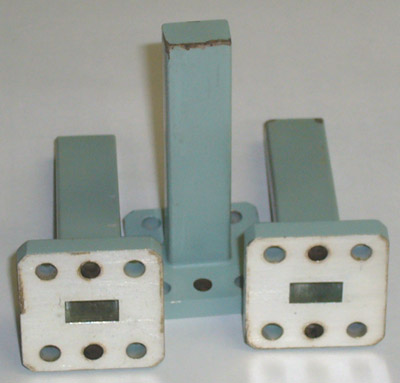

5,26-40GHzターミネーション　￥12,000　在庫数：3個

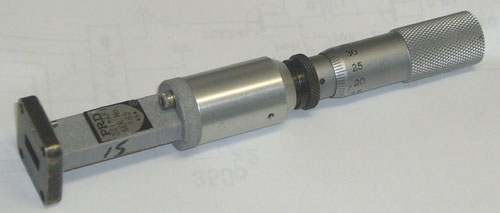

6,PRD　321-AF1　Kバンド　スライディング・ショート　　フランジ：UG-595/u
　行方不明

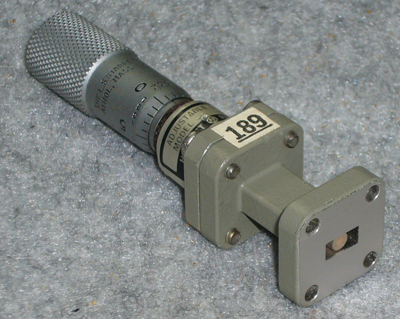

7,HP  R920B　Rバンド　スライディング・ショート　￥50,000

★ 方向性結合器 / 導波管 ★　この他にもありますので、お問い合せください。
1,HP　X752D　8.2 - 12.4GHz / 20dB / 角形フランジ　￥50,000　品切れ
2,島田理化　18 - 26.5GHz / 10dB / 角形フランジ　@￥35,000
3,PRD　18 - 26.5GHz / 10dB / 角形フランジ　新品　￥50,000
4,島田理化　26.5 - 40GHz / 10dB / 角形フランジ　売り切れ

5,WR-62　12.4 - 18GHz　10dB / at 14GHz　￥20,000


6,HP　K752C　18 - 26.5GHz / 10dB　　在庫数：2本　￥50,000


7,HP　R752C　26.5 - 40GHz / 10dB   ￥50,000( 上の2本 )　　　比測定用 ￥60,000( 下の1本 )

★ 導波管アイソレーター・サーキュレーター ★
これ以外にも、注文製作できます。　納期　約2-3ヶ月　￥47,500程度から(モデルにより変化します）
注文には、周波数範囲やアイソレーション特性などの仕様書が必要になります。
75 - 110GHz( BW = 3.5 - 7.5% )まで製作可能です。


1,12GHzCS / BS用アイソレーター　新品　￥7,000

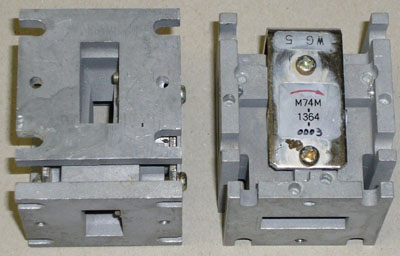

2,10GHz用サーキュレーター / 取り外し品　￥10,000　　在庫数：0個

3,24 - 25GHz　 WR42アイソレーター　小形・新品　￥21,000　数個有ります。

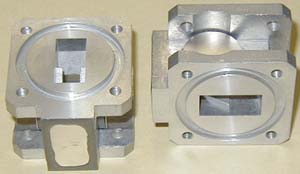

4,Kuバンドアイソレーター　￥8,000　数個有ります。

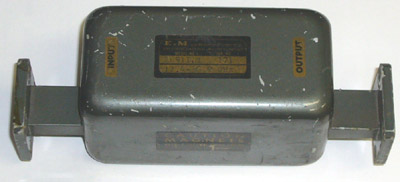

5,12.4 - 18GHz / WR-62 / アイソレーター　10W程度まで使えそうです。　￥20,000　在庫数：1個

　

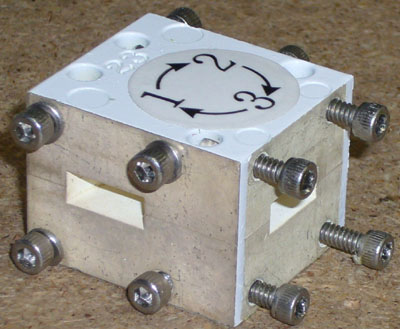

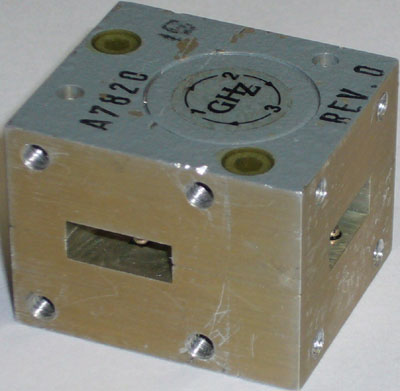

WR-42( フランジは、UG-595/U ) 23GHzサーキュレーター　在庫数：1個
￥30,000

　

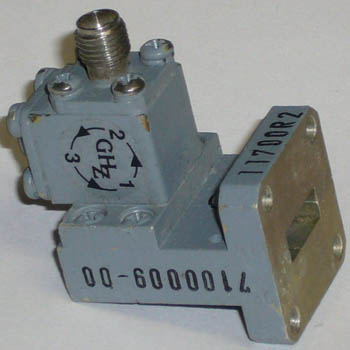

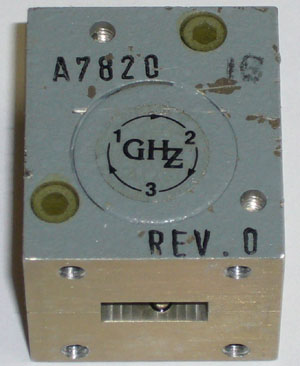

GHZ製　WR-42( フランジは、UG-595/U ) 23GHzサーキュレーター　在庫数：1個
取り外し品　￥25,000

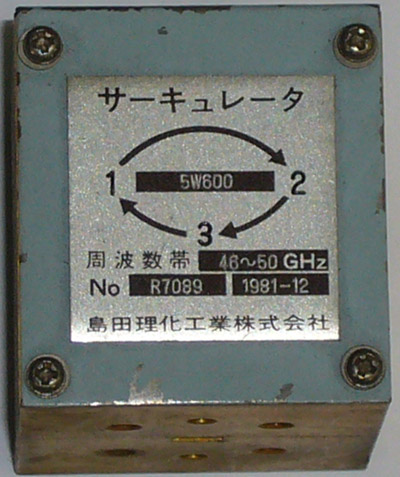

　島田理化工業（株）製　46 - 50GHzサーキュレーター　売り切れ

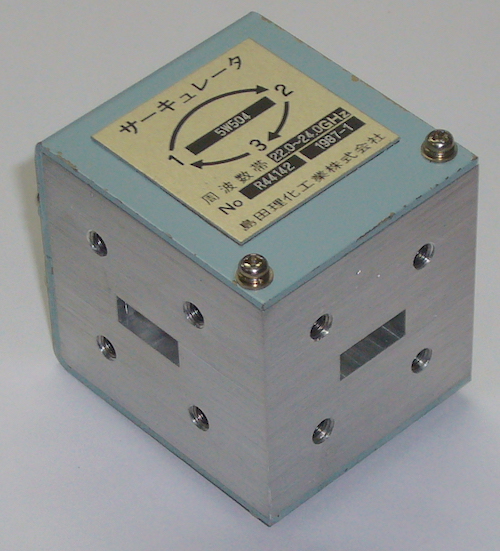

島田理化　5W504  22.0 - 24.0GHzサーキュレータ　　在庫数:2個　　単価\30,000

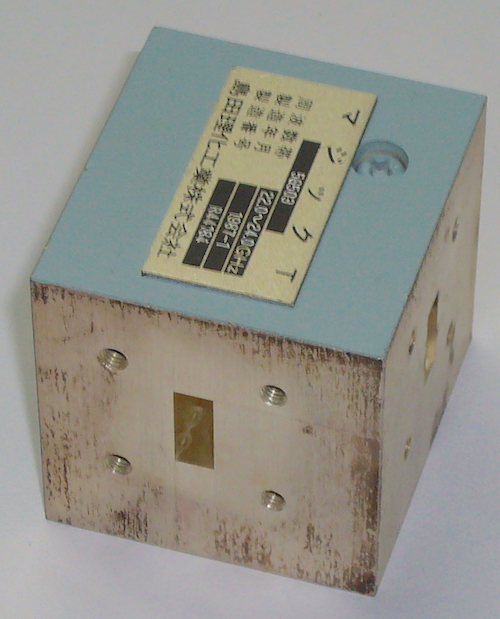

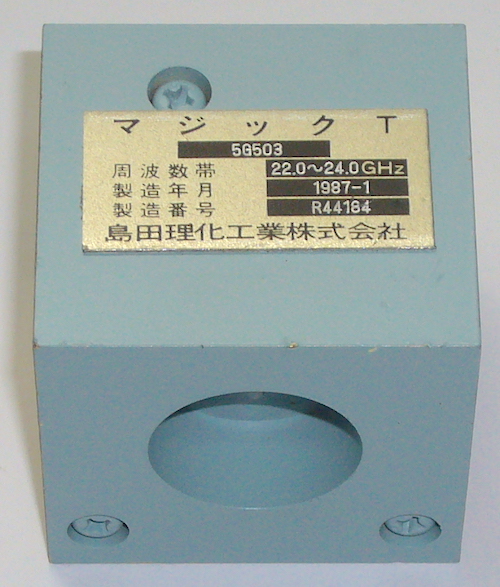

島田理化　5G503  22.0 - 24.0GHz マジックT    \35,000

導波管アイソレーター
MAURY MICROWAVE  K750B 18 - 26.5GHz / WR-42 / UG-595/u 　 在庫数：3個
E&M LAB R20LI　 26.5 - 40GHz / WR-28 / UG-599/u 　　 在庫数：2個

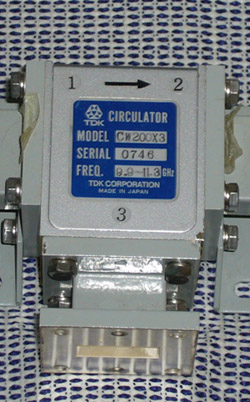

TDK　CW200X3　9.9 - 11.3GHzサーキュレーター　在庫数：2個
サーキュレーターのみで周りの導波管は含まれません。


フィルター
　
1,Xバンド ( 8.2 -12.4GHz )バンド・パス・フィルター　￥10,000　売り切れ
WR-90( UG-39/u ) 10GHz用のフィルターに最適です。

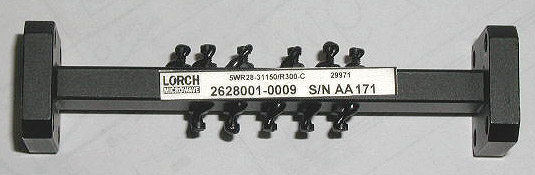

2,LORCH バンド・パス・フィルター WR-28( Fo = 31.15GHz BW =300MHz ) 新品　@￥31,500　2本以上は、@￥26,250


3,10 -11GHz帯 導波管BPF( BRJ-10 ) ￥10,500　在庫数：2個
　上部のネジである程度の周波数可変が出来ます。

　

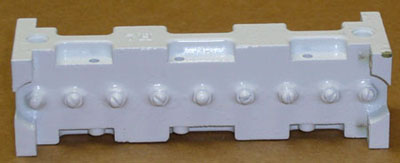

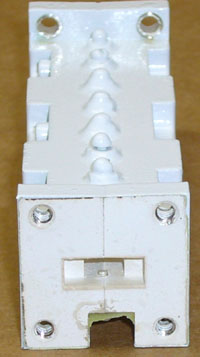

4,23GHz帯　導波管BPF( WR-42 フランジは、UG-595/U ) 新品　取り外し品　￥20,000　在庫数：5個

　

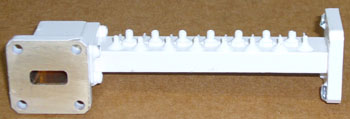

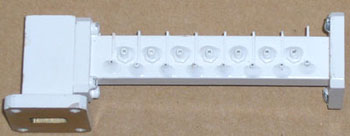

5,21GHz帯　導波管BPF( WR-42 フランジは、UG-595/U ) 新品　取り外し品　￥12,000　在庫数：1個
　21.481 - 21.841GHzに調整済みです。

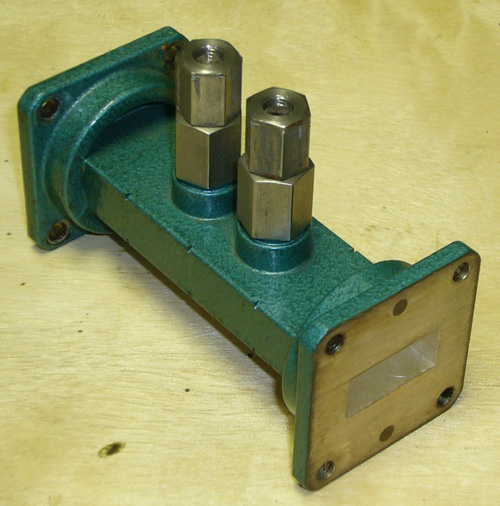

6,MICROLAB/FXR　8500 - 9600MHz　フランジは、WR-90です。　ねじで可変出来る様です。　


　

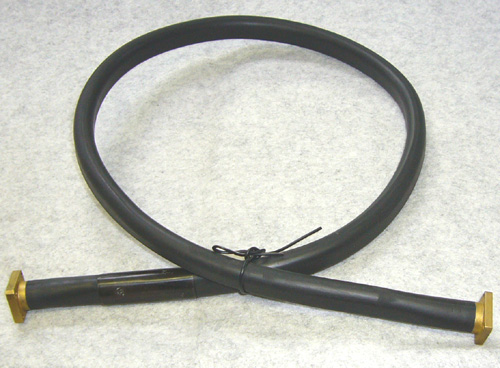

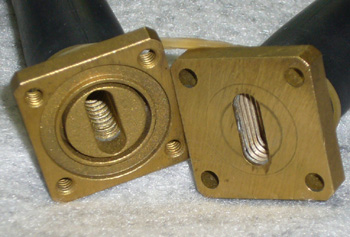

ANDREW　WR-42フレキシブル導波管　　36インチ( 約90cm )
新品　1本のみ　　￥35,000



WR28 フレキシブル導波管（ 両端は、UG599/uフランジ ）10cm 新品　￥20,000　在庫数：2本

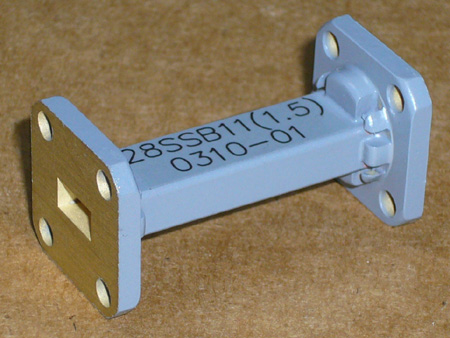

WR28ストレート管　（ 両端は、UG599/uフランジ/金メッキ ）37.5mm 　売り切れ

　

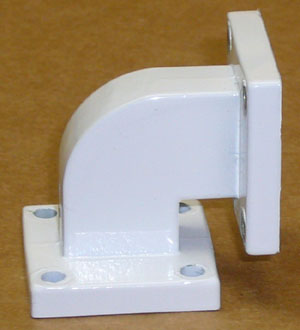

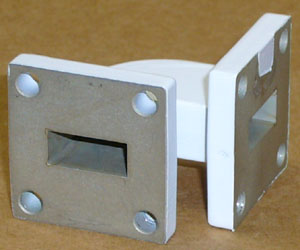

WR-42( フランジは、UG-595/U ) 90度アダプター　新品　取り外し品　￥3,000　在庫数：5個

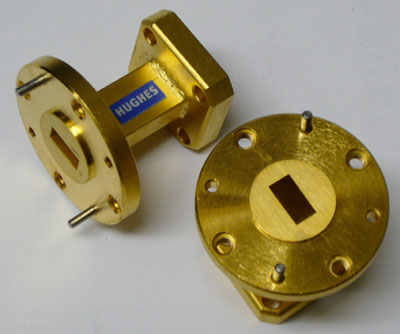

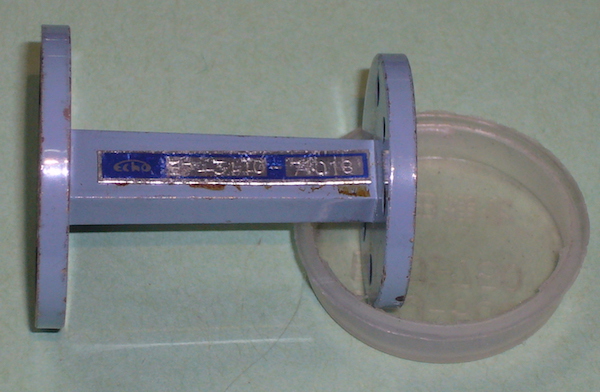

HUGHES　フランジ変換アダプター
26.5 - 40GHz　丸形：UG-381/U　　角形：UG-599/U
端面間の長さ：1インチ / 25.4mm
新品　￥48,000　在庫数：2個

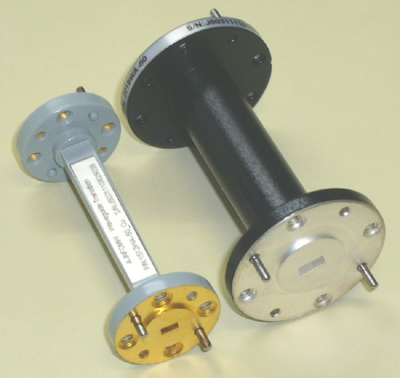

テーパ管

MODEL
周波数 / GHz
長さ / mm
VSWR
フランジ
WR34 / WR28
26.5 - 33.0
50
1.17
 WR34:FBP260 　WR28:FBP320
WR22 / WR19
40.0 - 50.0
50
1.1
 WR22:FUGP400　 WR19:FUGP500
WR19 / WR15
50.0 - 60.0
50
1.1
 WR19:FUGP500　 WR15:FUGP620
WR15 / WR12
60.0 - 75.0
50
1.1
 WR15:FUGP620　 WR12:FUGP740
WR12 / WR10
75.0 - 90.0
50
1.1
 WR12:FUGP740 　WR10:FUGP900

こちらは、納期が約10 - 14日で入荷します。　　　単価￥70,000程度から
価格例：WR12/WR10 ￥86,000　　2014年2月現在
これ以外の製作も出来ます。　　お問い合わせください。


エコー電子    \22,000
R-400 / WR-22 / WRJ-400   32.9 - 50.1GHz   開口部:5.69 X 2.84mm
R-320 / WR-28 / WRJ-320   26.4 - 40GHz  開口部:7.11 X 3.55mm

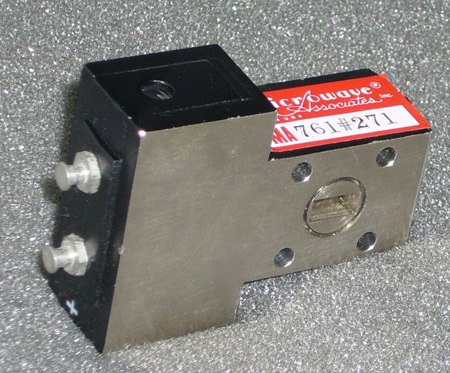

M/A-COM　MA761　26/5 - 40GHz電磁シャッター


内蔵ソレノイドで、DC12V / 0.1Aを加えると、シャッターが開閉します。
WR-28( UG-595/U )フランジです。　　　新品　￥45,000　在庫数：1個

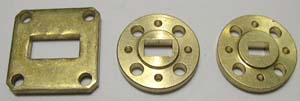

導波管フランジ　　入荷しました！
左より順番に並べています。　　右側の画像は裏側です。
材質は、真鍮です。　残りが少なくなりました。
24GHz( WR-42 )用　￥2,100　 売り切れ
47GHz( WR-19 )用　￥3,675
75GHz( WR-12 )用　￥3,675　売り切れ

ALPHA IND. 　34 - 38GHz ミキサー


IF出力にMITEQ社　AMF-4B-4080-5　ローノイズ・アンプが接続されています。


RF / LOは、導波管 WR-28( UG-599/u )です。


デッド・ストック品　￥148,000


検波器

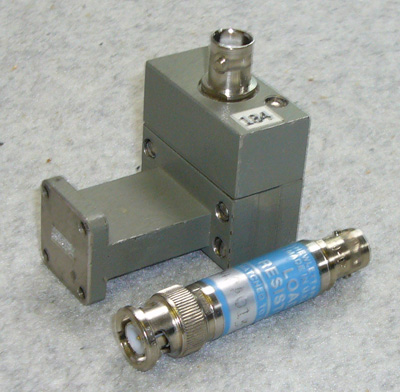

HP　K422A + 最適負荷抵抗　18 - 26.5GHz検波器　￥50,000
負荷抵抗のBNCメス側の外周部に少しへこみがありますが、動作には支障はありません。
他にも、HP　R422A 26 - 40GHz検波器もあります。
