★10GHz / 24GHz ホーン・アンテナ ★

マイクロ波の実験に最適な導波管・ホーン・アンテナです。

同軸環境で使用される場合は、同軸 ⇔ 導波管変換アダプターを併用して下さい。
同軸 ⇔ 導波管変換アダプターは、ここをクリックして下さい。


急告:
8.2 - 12.4GHz用ホーン・アンテナ と MA-86552 24GHzホーン・アンテナのメーカーが
Microsemi社に買収されました。 既にガン・ドプラー・モジュールは仕入れ価格の5倍を提示してきました。
ホーン・アンテナについても、次回入荷分から値上げさせて頂きます。



8.2 - 12.4GHz用ホーン・アンテナ

2015年10月28日 MP-10ANT   8.2 -12.4GHzホーン・アンテナ 販売終了のお知らせ
米国での製造メーカーの廃業に伴い、販売を終了します。
30年近く販売して来ましたが、現時点で代替品が見つからないのと販売数も減少しているので
今後は廉価品ではなく販売を継続している標準ゲイン・アンテナのみになります。


★MP-10ANT 導波管ホーン・アンテナ ★
 ※ 半値角 = 25度 VSWR = 1.2以内
 ※ 米国製 利得 =17dB  ※ 開口部 = 7.5 X 9.3cm  長さ= 7.6cm
 ※ 利得17dBは、電力比で50倍!
17,500  販売終了
 ※ 材質:硬質プラスチックにメッキ処理

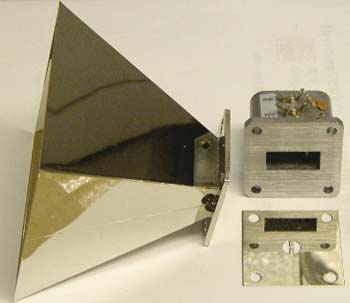

 ※ 当社で販売中のMP-10GOM ガン・ドプラー・モジュールの他にも、各社の角形フランジにピッタリ合います!



10.0 - 10.5GHzまでをネットアナでSWR測定しました。



18 - 26.5GHzホーン・アンテナ
品切れ中のアンテナについては、注文時に最低数量があるために数量がまとまるまでかなりの日数がかかります。
当社で販売している、24GHz帯ガン・ドプラー・モジュールに取り付けできます。
備考:
MP-2421ANT MP-2417ANTは、導波管フランジに挟む構造です。

MP-2416ANTは限定再入荷しました!


左より
MP-2421ANT
MP-2417ANT
MP-2416ANT
MA-86552

モ デ ル 名
開口部 縦
開口部 横
全 長
材 質
価 格

MA-86552( 17dB )

36mm

46mm

43mm

アルミ・ダイキャスト製

完売

MP-2416ANT( 16dBi )

28mm

36mm

49mm

アルミ・ダイキャスト製

¥21,000

MP-2417ANT( 17dBi )

34mm

46mm

49mm

硬質プラスチックにメッキ処理

¥15,750

MP-2421ANT( 21dBi )

46mm

90mm

135mm

硬質プラスチックにメッキ処理

¥21,000


MA-86552はメーカーが買収された関係で、従来より価格が大幅に値上がりしています。   次回入荷未定  在庫数:0個
MP-2416ANTは、2018年 11月 2日 在庫数:
0個
MP-2417ANTは、2013年 3月 11日 在庫数:0個
MP-2421ANTは、2018年 11月 2日 在庫数:0個

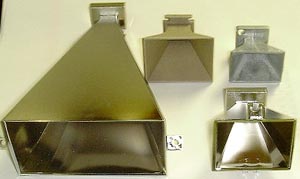

大きさの比較
奥の左側が、MA-86552( 17dB )  奥の右側が、MP-2416ANT(16dBi )
手前の左側が、MP-2421ANT(21dBi )  手前の右側が、MP-2417ANT(17dBi )

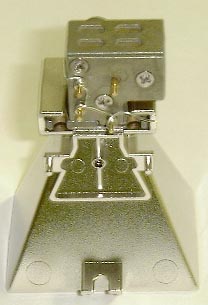

ガン・ドプラー・モジュールを取り付けた様子
注:対象となるのは、MT-2417ANTとMP-2421ANTの2種類です。
フランジ部分はネジ穴ではなく、溝になっています。
そこにガン・ドプラー・モジュールのフランジを挟む形になります。
そのまま挟むだけではガタつきがあるので、取り付けにはプリント基板上に乗せて
アンテナのネジ穴( 画像中心の黒い穴 )と左右のピンでずれないようにするのが最良です。

アルミ・ダイキャスト製のMP-2416ANTは、ネジで固定できます。

★ Kバンド 大型ホーン・アンテナ ★

EMS Kバンド 大型ホーン・アンテナ 高さ 165mm 全長 200mm 厚み 最大 30mm
フランジはUG-595/uなので、上記に記載している24GHz用ガン・ドプラー・モジュールの取り付けが出来ます。
ゲインなどの詳細データは不明ですが、大きさからするとゲインは高そうです。
フランジの画像を見ると、内部で編波面を変えている様です。
アルミ・ダイキャスト製
30,000 送料1,000



その他のホーン・アンテナ( 取り寄せ品 )

米国PE社製で、全て取り寄せになります。
下記に表示されている価格は数年前の価格なので、最新価格と納期はお尋ねください。
取り寄せ品は、代金受領後の発注作業となります。  平均納期は7-10日です。

お知らせ:公的機関や学校については、注文書受領後の発注になります。
詳しくは、
ここをクリックして下さい。

導波管 標準ゲイン ホーン・アンテナ
同軸で使用される場合は、変換アダプターを併用して下さい。

MODEL

導波管サイズ

周 波 数( GHz )

ゲイン( dB )

価 格

PE9850-10

WR-28

26.5 - 40.0

10dB

¥97,600

PE9850-15

WR-28

26.5 - 40.0

15dB

¥99,000

PE9850-20

WR-28

26.0 - 40.0

20dB

¥105,000

PE9851-10

WR-34

22.0 - 33.0

10dB

¥103,000

PE9851-15

WR-34

22.0 - 33.0

15dB

¥112,000

PE9851-20

WR-34

22.0 - 33.0

20dB

¥121,000

PE9852-10

WR-42

18.0 - 26.5

10dB

¥108,000

PE9852-15

WR-42

18.0 - 26.5

15dB

¥105,000

PE9852-20

WR-42

18.0 - 26.5

20dB

¥110,000

PE9853-10

WR-51

15.0 - 22.0

10dB

¥118,000

PE9853-15

WR-51

15.0 - 22.0

15dB

¥121,000

PE9853-20

WR-51

15.0 - 22.0

20dB

¥125,000

PE9854-10

WR-62

12.4 - 18.0

10dB

¥108,000

PE9854-15

WR-62

12.4 - 18.0

15dB

¥115,000

PE9854-20

WR-62

12.4 - 18.0

20dB

¥117,000

PE9855-10

WR-75

10.0 - 15.0

10dB

¥108,000

PE9855-15

WR-75

10.0 - 15.0

15dB

¥113,000

PE9855-20

WR-75

10.0 - 15.0

20dB

¥122,000

PE9856-10

WR-90

8.2 - 12.4

10dB

¥103,000

PE9856-15

WR-90

8.2 - 12.4

15dB

¥113,000

PE9856-20

WR-90

8.2 - 12.4

20dB

¥144,000

PE9857-10

WR-102

7.0 - 11.0

10dB

¥132,000

PE9857-15

WR-102

7.0 - 11.0

15dB

¥151,000

PE9857-20

WR-102

7.0 - 11.0

20dB

¥155,000

PE9858-10

WR-112

7.05 - 10.0

10dB

¥118,000

PE9858-15

WR-112

7.05 - 10.0

15dB

¥123,000

PE9858-20

WR-112

7.05 - 10.0

20dB

¥132,000

PE9859-10

WR-137

5.85 - 8.2

10dB

¥118,000

PE9859-15

WR-137

5.85 - 8.2

15dB

¥126,000

PE9859-20

WR-137

5.85 - 8.2

20dB

¥147,000

PE9860-10

WR-159

4.9 - 7.05

10dB

¥138,000

PE9860-15

WR-159

4.9 - 7.05

15dB

¥176,000

PE9860-20

WR-159

4.9 - 7.05

20dB

¥189,000

PE9861-10

WR-187

3.95 - 5.85

10dB

¥159,000

PE9861-15

WR-187

3.95 - 5.85

15dB

¥162,000

PE9861-20

WR-187

3.95 - 5.85

20dB

¥186,000

PE9862-10

WR-229

3.3 - 4.9

10dB

¥159,000

PE9862-15

WR-229

3.3 - 4.9

15dB

¥165,000

PE9862-20

WR-229

3.3 - 4.9

20dB

¥253,000

PE9863-10

WR-284

2.6 - 3.95

10dB

¥189,000

PE9863-15

WR-284

2.6 - 3.95

15dB

¥197,000

PE9863-20

WR-284

2.6 - 3.95

20dB

¥303,000

PE9864-10

WR-430

1.7 - 2.6

10dB

¥200,000

PE9864-15

WR-430

1.7 - 2.6

15dB

¥249,000

PE9864-20

WR-430

1.7 - 2.6

20dB

¥491,000






EMCO社( 現ETS・LINDGREN社 ) 標準ゲイン ホーン・アンテナ
1,3160-07( 8.2 - 12.4GHz ) 17dB 在庫数:1台  ¥85,000 送料¥600  売り切れ
  三脚などに固定するための金具が取り付け済みです。



必要に応じて、同軸変換アダプターが付属しています。 N型 / SMA型メス変換アダプターなど取り付け可能です。
適合する同軸変換アダプターと同時購入の場合は、割引価格を設定しています。
http://homepage3.nifty.com/astechcorp/content/EMCO/gainhorn.htm に資料があります。

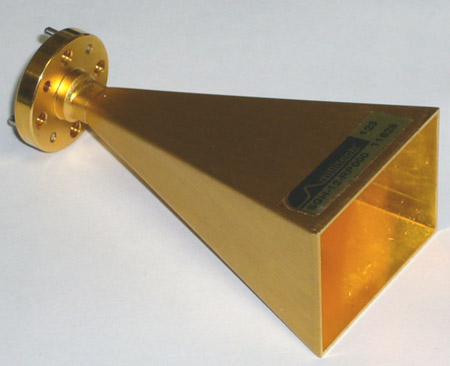

Millitech SGH-12 60 - 90GHz / 24dB
¥248,000 送料¥1,000 在庫数:1台
メーカーの資料は、ここをクリックして下さい。

こんなアンテナも取り寄せ可能です。 米国 Quinstar社製

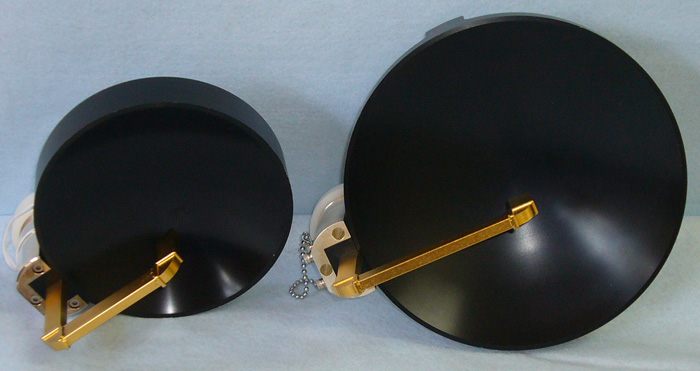

Kバンド 24GHz  左:150mm径 右:200mm径  アルミ削りだし

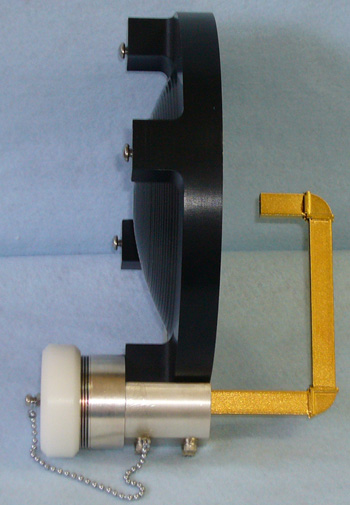

側面
