実測データ付きターミネーション / アッテネーター

ベクトル・ネットワーク・アナライザーを使用して、RF帯の伝送・反射特性の測定を行っています。
周波数特性が不明な物を測定する事により、基準器に早変わりします！
現在は、6GHzまでの対応です。

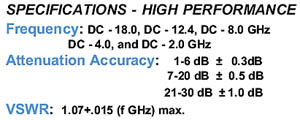

MIDWEST社　高性能アッテネーターの仕様例
多くのメーカーで、この様なデータが見受けられます。
実際に使用する周波数でのデータが気になりませんか？　　こんなデータだけで我慢が出来ますか？
校正データ付きの物はより詳しいデータを得る事が出来ますが、手元にある物は実際に測定するしか手はありません。
しかし、測定器が無ければデータを得る事は難しいのが現状です。
このサービスをご利用頂く事で、ピン・ポイントのデータが格安で得られます。
データは、メールによる添付になります。
実際の測定例を記載していますので、ご参照下さい。

今まで実測データはプリント・アウトした物を添付していましたが、変更になりました。
今後は、Excel形式　または　テキスト形式のどちらかを指定して下さい。
データはメールで添付しますので、必要に応じてご自身でプリント・アウトをお願いします。

ターミネーション( 終端器 )
方向性ブリッジの校正や小電力パワー計の終端器として最適です。
基準器としても最適です！

1,SMA形オス　DC - 6GHz / 50Ω / 1W　\4,200
3MHz - 6GHz / 最大1601ポイントでVSWRを測定したデータ付きです。
INMET製 3016A-067を採用しています。　新品・バルク品　残り僅かになりました。
必ず下記・注文時の注意点を理解された後で、ご注文下さい。

2,SMA型オス　 DC - 4GHz / 50Ω / 1W　\4,000
3MHz - 6GHz / 最大1601ポイントでVSWRを測定したデータ付きです。
フランス・RADIALL製　R404.101.000　取り外し品　を採用しています。　
必ず下記・注文時の注意点を理解された後で、ご注文下さい。
3,N型オス　DC - 6GHz / 50Ω / 2W　\9,000
3MHz - 6GHz / 最大1601ポイントでVSWRを測定したデータ付きです。
MECA　401-1　新品・バルク品を採用しています。　
詳しいメーカー資料は、ここをクリックして下さい。
VSWRの実測データ　1本を無作為抽出して測定しました。　詳しくは、ここをクリックして下さい。
122MHz / 1.0062　1022MHz / 1.022　2.01GHz / 1.031　3.00GHz / 1.027
4.02GHz / 1.018　5.01GHz / 1.02　6.0GHz / 1.027
10GHzでも使えそうです。
必ず下記・注文時の注意点を理解された後で、ご注文下さい。

　4,多摩川電子　CT-01　DC - 1GHz / 50Ω / 1W
N型オス　1MHz - 1.5GHz / 最大1601ステップのVSWRデータを添付出来ます。　新品・バルク品　\5,000　
CT-01の詳しいデータは、ここをクリックして下さい。
必ず下記・注文時の注意点を理解された後で、ご注文下さい。

5,MECA　401-5　DC - 6GHz / 2W / TNC型オス / 50オーム
VSWR　DC - 3GHz / 1.15　3 - 6GHz / 1.25　　詳しい資料は、ここをクリックして下さい。
新品　1本 \9,000
必ず下記・注文時の注意点を理解された後で、ご注文下さい。

ターミネーション( 終端器 )の実測データ例です。試料は、No.2のRADIALL製です。
Excel形式のデータは、ここをクリックして下さい。　　　RADIALL_TERMINATION.xls

テキスト形式のデータは、ここをクリックして下さい。　 RADIALL_TERMINATION.txt

ターミネーション( 終端器 ) 注文時の注意点：
1,周波数範囲：300KHz - 3.0GHz　または　3MHz - 6GHz　の範囲内で指定して下さい。
　例：5.5MHz - 2569MHzの様な端数でも設定が出来ます。

2,測定ポイント：測定ポイントは、101 / 201 / 401 / 801/ 1601ポイントから1つを指定して下さい。
　測定ポイントによる追加料金はありません。
　測定ポイント周波数の求め方は、以下の通りです。
　( 3000MHz -1MHz ) ÷ 101 = 29.693MHz毎の測定になります。
　スタートが1MHzだと、次の測定周波数は1 + 29.693MHz = 30.693MHzになります。

3,測定結果をVSWR　または　リターン・ロス( dB )のどちらかを指定して下さい。
　指定が無い場合は、VSWRでデータを出します。　後から変更は出来ませんので、ご注意下さい。

4,測定結果は、Excel形式またはテキスト形式のどちらかをメールで添付します。
　プリント・アウトはしませんので、必要に応じてご自身でお願いします。

5,納期について：1営業日以内( 休みに掛かる場合は、翌営業日 )

　特別企画　HF-VHF帯VSWRブリッジ用基準器
売り切れ！
今回、あるお客さんから終端器を提供して頂く事が出来ました。
そこで何か出来ないかと考えたのが、HF-VHF帯VSWRブリッジ用基準器です。
終端器（ターミネーション・ダミーロード）は比較的簡単に入手できますが、データ付きは入手が難しいのでは
無いでしょうか？
マイクロ・パワー研究所とＳＫ電気の共同企画として、実測データ付きの基準器を用意しました！
一番下で紹介しているネットワーク・アナライザーで測定しています。
これで、自作したVSWRブリッジの校正も楽になります。

周波数範囲：DC - 200MHz
インピーダンス：50オーム
コネクター形状：BNC型オス
定格電力：0.5W
測定数：1MHz - 202MHzまで201ステップ（1MHz毎の測定 )

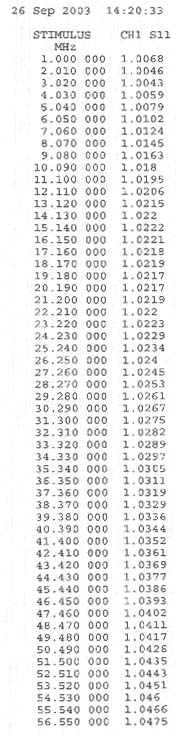

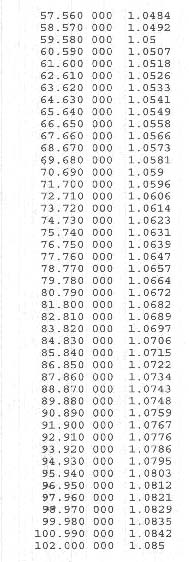

1MHzから102MHzまで測定した一例を、下のデータで確認してみて！
これだけの性能なら文句無しだと思います。

　　
左が周波数　　右がVSWRです。

アッテネーター

1,BNC型アッテネーター　3dB/ 6dB / 10dB / 20dB / 30dB　5本組セット

MiniCircuits社のBNC型アッテネーターに300KHz - 3GHzまでのVSWR / 減衰量の実測データを添付します。
3dB/ 6dB / 10dB / 20dB / 30dBの5本セットで、ばら売りは出来ません。

\22,000　送料\800 　実測データは、メールでExcel形式の添付のみになります。　

2,N型
　多摩川電子 CFA-03-20dB
DC - 1GHz / 20dB / 3W / N型
300KHz - 2000MHzまで、VSWR / 減衰量の実測データ付き \16,000

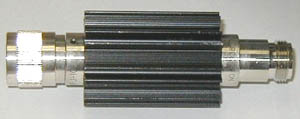

　多摩川電子　CFA-05-10dB
DC - 1GHz / 10dB / 5W / N型
300KHz - 2000MHzまで、VSWR / 減衰量の実測データ付き　\18,000　売り切れ

3,SMA型

アッテネーター注文時の注意点：
1,周波数範囲：300KHz - 3.0GHz　または　3MHz - 6GHz　の範囲内で指定して下さい。
　例：5.5MHz - 2569MHzの様な端数でも設定が出来ます。

2,測定ポイント：測定ポイントは、101 / 201 / 401 / 801/ 1601ポイントから1つを指定して下さい。
　測定ポイントによる追加料金はありません。
　測定ポイント周波数の求め方は、以下の通りです。
　( 3000MHz -1MHz ) ÷ 101 = 29.693MHz毎の測定になります。
　スタートが1MHzだと、次の測定周波数は1 + 29.693MHz = 30.693MHzになります。

3,測定結果は、以下の2種類になります。
　入力側から見たデータ　減衰量　および　VSWR　または　リターン・ロス( dB )のどちらか
　出力側から見たデータ　減衰量　および　VSWR　または　リターン・ロス( dB )のどちらか

4,測定結果をVSWR　または　リターン・ロス( dB )のどちらかを指定して下さい。
　指定が無い場合は、VSWRでデータを出します。　後から変更は出来ませんので、ご注意下さい。

5,測定結果は、Excel形式またはテキスト形式のどちらかをメールで添付します。
　プリント・アウトはしませんので、必要に応じてご自身でお願いします。
