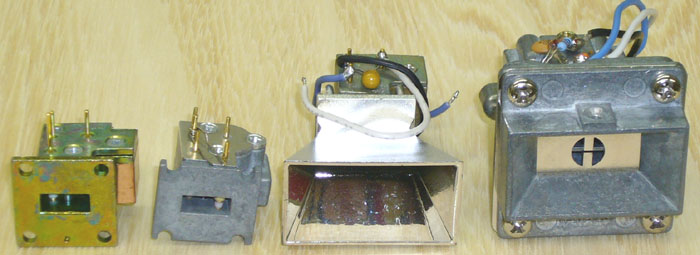

★ ガン 発 振 器(ドプラー・モジュール / Gunnplexer ) ★


ガン・ドプラー・モジュールは流通在庫のみになります。
在庫が無くなれば、再入荷はありません。

2010年 5月 25日 10GHz帯FM-ATV送信機セット および MP-10GOM-2ガン・ドプラー・モジュールの販売を終了しました。
10年以上のご愛顧ありがとうございました。

10GHz / 24GHz ガン・ドプラー モジュールは売り切れです。

10GHzからミリ波の発振器まで扱っています。
準ミリ波・ミリ波のガン発振器・インパット発振器の特注も可能です。 150GHz程度まで可能です。
周波数・出力導波管の指定・同調方式(ネジ・VCO)・出力電力など詳細な仕様をお知らせ下さい。
納期:2 - 3ヶ月程度  価格例:35GHz / 出力250mW / ネジによる同調 ¥400,000程度から
仕様の一例は、このページの一番下に記載しています。

ガン発振器は
Gunn博士の名前から取ったもので、Gunではありません。
昔々、秋葉原に東京電気精器と言うマイクロ波部品も扱う店がありましたが、そこには何と癌発振器と堂々と
書かれていました。 使い途を尋ねたら、病院で癌の治療に使うと真面目な顔で答えが返ってきました。
本当に癌に効果が有れば良いのですが、間違いもここまで来ると困りものです。

Xバンド( 8.2 - 12.4GHz ) および Kバンド( 18 - 26.5GHz )の導波管ホーン・アンテナを在庫しています。
在庫が無くなり次第、販売を終了します。
ホーン・アンテナは、標準ゲインのタイプを取り寄せが出来ますので、ご利用下さい。



ガン・ドプラー・モジュールの代替品 10.525GHz 誘電体ドプラー・モジュール


Microsemi MDU1020
出力:13dBm EIRP アンテナ利得:8dBi
電源:+5V 40mA typ,  IF出力あり
1個 ¥7,000 送料¥500
詳しい資料は、
ここをクリックしてください。


誘電体共振器

村田 DRBD055SE10R450BQJ
10.450GHz 誘電体共振器  在庫数:10個

ガン・ドプラー・モジュールのキャビティ内に取り付けると周波数安定度の向上が図れます。
取り付け位置などの説明や資料はありませんので、色々試して下さい。
10.450GHz +/- 10MHz  Q = 9000以上 挿入損失13dB typ,
白い部分をエポキシ系接着剤で固定します。 ¥500 送料¥100( 何かと同時注文の場合は不要 )




倉庫整理をしていたら、完売になっていたMP-10GOM( 10.5GHzガン・ドプラー・モジュール )が見つかりました。
今回は、10.450GHz誘電体共振器を1個追加した実験セットです。
電源:+8V 0.2A  出力電力:5mW typ, ミキサー・ダイオード内蔵
完売しました。  今後の入荷は有りません。

村田 DRBD05111G26M34B01R
11.260GHz 誘電体共振器  在庫数:0個

ガン・ドプラー・モジュールのキャビティ内に取り付けると周波数安定度の向上が図れます。
取り付け位置などの説明や資料はありませんので、色々試して下さい。
注:当社で販売しているガン・ドプラー・モジュールでは11.26GHzに周波数調整が出来ませんので
  11GHz帯で使用できる発振器でご利用下さい。
11.260GHz +/- 10MHz  Q = 8000以上 挿入損失13dB typ,
白い部分をエポキシ系接着剤で固定します。 ¥200 送料¥100( 何かと同時注文の場合は不要 )



★ 工業用・10.525GHz高出力ガン発振器 ★

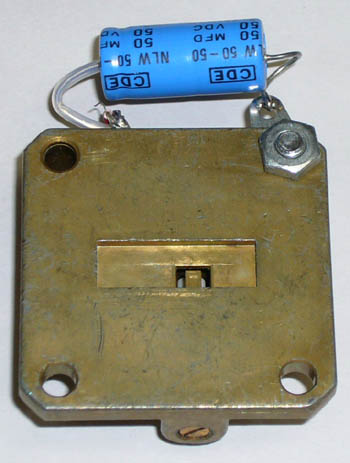

MA-86751C-M02 10.525GHz  出力 50mW  新品 ¥50,000 送料 ¥600 在庫数:1


MA-86751-B 10.525GHz 出力35 - 40mW 新品 ¥35,000 在庫数:1個

※ 電源電圧は、+9Vです。 安定化された電源で使用して下さい。
※ ミキサー・ダイオードとバラクター・ダイオードは、内蔵していません。
  開口部が狭いので、内部のQは高く安定動作します。
※ 周波数は、ネジである程度可変が出来ます。

※ +9Vで約0.45 - 0.55A程度流れます。 放熱器に取り付けて使用しない場合は、破損します!
 放熱器を確実に取り付けて使用して下さい!
  四隅のネジ穴は、当社で販売しているホーン・アンテナに適合します。
特典:ホーン・アンテナと同時購入の場合は、\5,000引きです。

寸法図面 単位はインチ表示です。
mmに変換するには、数値に25.4mmを掛けると求められます。


9.5GHz 高出力インパット発振器
VARIAN X9544S
出力:2W / SMA型メス
電源:+50V / 400mA
使用上の注意:必ず大きめの放熱器に取り付けて下さい。
¥138,000 送料込み

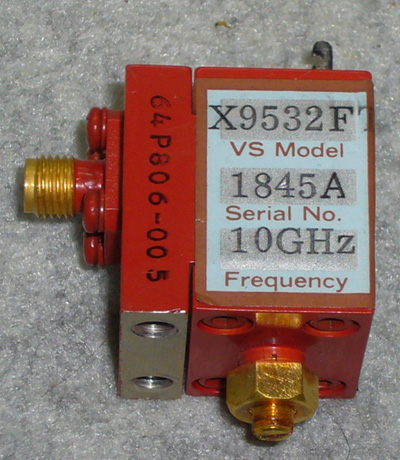

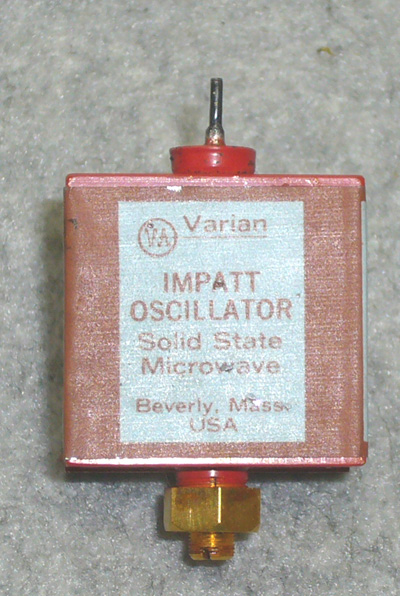

VARIAN X9532F 10GHz高出力インパット発振器

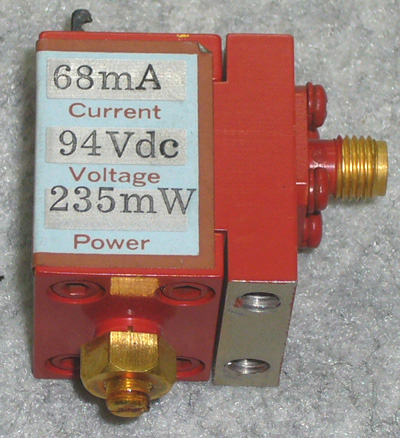

10GHz 出力235mW / SMAメス型コネクター  68mA / 94V
インパット発振器の取り扱いを熟知した方だけに販売します。
デッドストック品 ¥123,000 在庫数:1個のみ



10.525GHz 2W マイクロ波実験用 高出力発振器 ¥319,800
10.525GHzで100mW以上のガン発振器は高価です。
この為、更に高出力の信号をご希望の場合は、発振器+アンプの組合せで実現する方が簡単で割安になります。
一般的なガン発振器 と 高出力アンプを組み合わせた主要部品のセットになっています。

納期:約1週間
導波管 ⇔ SMA型変換アダプターが在庫切れの場合は、もう少し日数が掛かります。

内容:
1,ガン発振器:10.525GHz 出力 約10mW  電源電圧:+8V / 0.2A

2,アンプ:MPL AMP-X525 10.525GHz アンプ 2W程度
    電源電圧:+12V / 1.8A  -5Vバイアス用電源回路付きなので、用意しなくても使用できます。
    入出力コネクター:SMA型メス

3,導波管 ⇔ SMA型メス または オス 変換アダプター X1

4,SMA型フレキシブル・ケーブル 16cm X1

5,全体の簡単なブロック図

ケースに入れた完成品もご用意が出来ます。 電源は、AC100Vになります。 加工代金¥50,000が加算されます。
納期は、約2週間掛かります。

上記の発振器の出力はSMA型メスになっています。 アンテナなどもオプションとしてご用意できます。

1,導波管ホーン・アンテナ MP-10ANT ゲイン/17dB 新品 ¥10,500
2,導波管・SMA型変換アダプター
3,同軸ケーブル 低損失タイプの物を製作可能です。

マイクロ波の室内実験用として、ご用意しました。
大学、研究所など使用用途をお知らせ出来る場合のみ、販売致します。
( 用途は実験内容を詳しくお尋ねする訳ではありません。 )
周波数安定度を要求される場合や、出力 数Wの物等・・ご希望の仕様をメールでお知らせ下さい。
品切れの場合は、アンプが入荷するまで日数がかなり掛かります。


24GHz帯ガン・ドプラー・モジュール / ガン発振器 / Gunnplexer

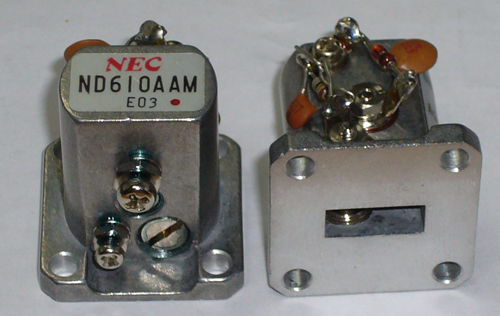

NEC ND610AAM   24.15GHz 出力2 - 3mW
新品 在庫数:0個   売り切れ  OUT OF STOCK


JRC
NJR4211   24.15GHz 出力2 - 3mW    +5Vで動作 未使用品
在庫数:1個     発振器のみ  売り切れ  OUT OF STOCK

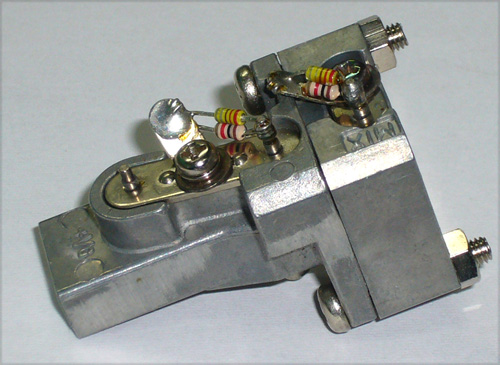

JRC  NJR4214   24.15GHz 出力2 - 3mW    +5Vで動作 未使用品 売り切れ  OUT OF STOCK
在庫数:1個 右側がミキサ・ダイオードでドプラー・センサーに使用出来ます。

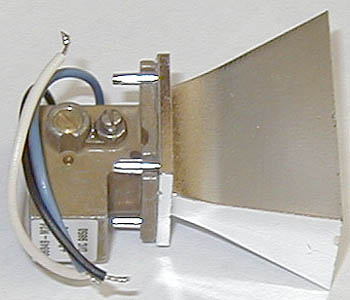

M/A-COM MA86849-M24
24.150GHz ガン・ドプラー・モジュール
モデル名:MA86849-M24
電源電圧:+5V
出力:5 mW typ,
導波管フランジ:UG-595/U
ミキサー・ダイオードを内蔵しています!
調整ネジで±300MHz程度の周波数可変が出来ます。
小形のホーン・アンテナ付きです。  数量限定・新品
売り切れ  OUT OF STOCK
ホーン・アンテナはプラスチックに金属メッキされた軽量タイプです。 ゲインは、10dB程度だと思います。
開口部寸法:高さ20mm X 横35mm X 長さ25mm
ホーン・アンテナ無しは、数量限定・新品
売り切れ  OUT OF STOCK

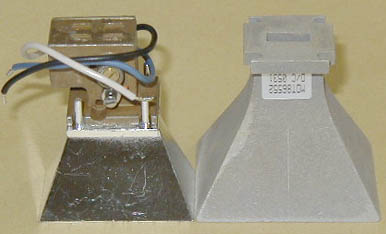

アルミ・ダイキャスト製のMA86552 ホーン・アンテナ( 17dB )との比較画像です。
アンテナと別々に購入する場合より、格安になります。





24.150GHz ガン・ドプラー・モジュール   発振周波数可変可能
 モデル名:MDT MO9072  詳細データは、こちら・・・・
MDT MO9072.PDF
 電源電圧:5V 出力:5mW typ, チューニング電圧:+1 - +20V
 導波管フランジ:UG-595/ u
 バラクター&ミキサー・ダイオードを内蔵しています!
 調整ネジで21.75 - 25GHzまで同調が取れます。
 更に、バラクター・ダイオードにより多少の周波数可変が出来ます。
VCO方式です!
 通常の使用には、+5Vを加えるだけで動作します。

取り寄せは可能ですが、以前の様に数個単位での販売は出来なくなりました。
最低注文数と最低注文金額の制限があり、全数買い取りの条件で取り寄せになります。
2010年11月現在の取り寄せ価格例 10個より取り寄せできます。
10個時の単価 ¥31,000 20個時の単価  ¥29,500

現在の在庫なし


★ 24GHz 出力15mW ガン発振器 ★
MA-86790 24.150GHz  出力15mW  売り切れ
+4.5Vで動作
※ ミキサー・ダイオードは、内蔵していません。
※ 必ず、放熱器に取り付けて使用の事!
  四隅のネジ穴は、当社で販売しているホーン・アンテナに適合します。
特典:ホーン・アンテナと同時購入の場合は、¥2,000引きです。




22 - 23GHz帯 高出力ガン発振器(バラクター・ダイオード内蔵)
フランジはUG-595/U(WR-42)
1,22.04GHz 出力:24mW  電源:+5V / 0.7A ¥20,790 送料 ¥500
2,23.20GHz 出力:21mW  電源:+5V /0.6A ¥20,790 送料 ¥500
バラクター・ダイオードに電圧を加えて周波数可変が出来ますが、資料はありません。
※ +5Vで0.6-1A流れます。 放熱器に取り付けて使用しない場合は、破損します!

四隅のネジ穴は、当社で販売しているホーン・アンテナに適合します。
特典:ホーン・アンテナと同時購入の場合は、¥3,000引きです。


22.10GHz 高出力VCO
AとBの2種類があります。 外観は同じですが、動作電圧などが微妙に違います。
A:ガン発振部電圧:6.8V / 0.6A  バラクター・ダイオード電圧:+1 - +13V
出力電力 約90mW / 22GHz  約80mW / 23GHz  約50mW / 24GHz
上部の機械ネジで周波数を粗調整、バラクターによる電子同調が可能です。
バラクターによる可変範囲は、50 - 100MHz程度です。 ¥60,000
送料 ¥600 売り切れ

B:
ガン発振部電圧:5.8V / 0.8A  バラクター・ダイオード電圧:+1 - +13V
出力電力 約60mW / 22GHz   約25mW / 24GHz
上部の機械ネジで周波数を粗調整、バラクターによる電子同調が可能です。
バラクターによる可変範囲は、50 - 100MHz程度です。 ¥50,000
送料 \¥600

※ ミキサー・ダイオードは、内蔵していません。
  開口部が狭いので、内部のQは高く安定動作します。

※ 放熱器に取り付けて使用しない場合は、破損します!
 四隅のネジ穴は、当社で販売しているホーン・アンテナに適合します。


Kバンド 検波器


デッド・ストック品 手前のピン出力は、¥12,000 SMAメス出力¥15,000

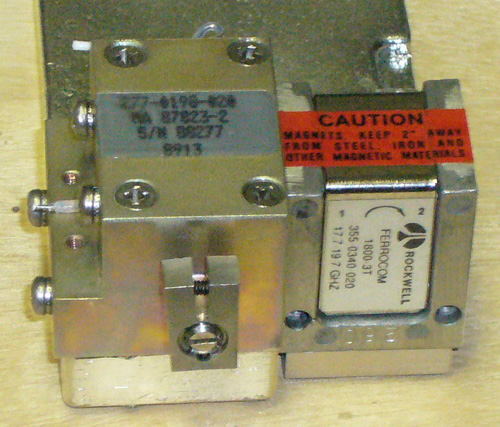

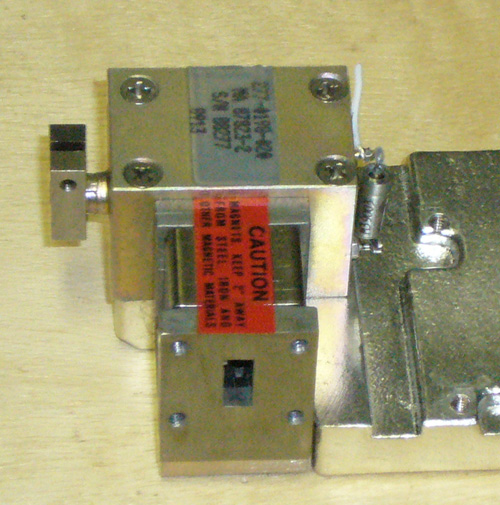

M/A-COM MA87823-2 19.00GHz 高出力ガン発振器


フランジは、UG-595/u 通常のKバンド用に適合します。



出力側にはアイソレーターが取り付けられているので、安定な動作が望めます。
周波数は、中央部に見えるネジで可変が出来ます。

出力周波数:19.0GHz  出力電力:107mW実測
電源電圧:+6.5V 1.1A
バリキャップ制御電圧:+2 - +12V 若干の周波数が可変出来ます。 VCO用制御電圧に
放熱器付きなので、すぐに使用できます。
¥85,000 送料¥1,000

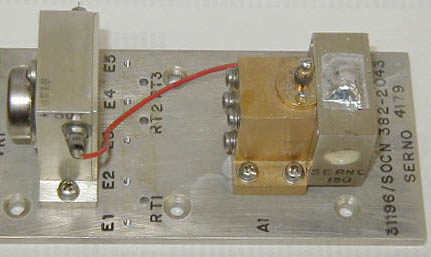

★ KAバンド・高出力ガン発振器 ★

周波数 33.5 - 35.6 GHz
    ※周波数調整ネジで周波数は可変可能です。
出力  200mW程度
導波管 WR-28
UG-599/U( 角型フランジ )

ガン発振器の出力側にアイソレーターが取り付けられていますから、負荷変動に強いです。

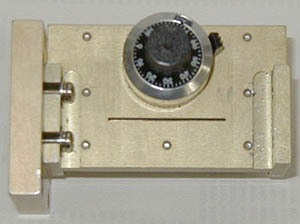

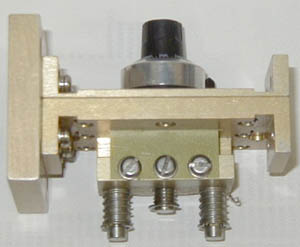

出力側にレベル・セット用のアッテネーター ( 0 - 30dB連続可変が可能 )が取り付けられています。

電源電圧 DC 12V / 2A

ヒートシンク上に立体回路を組み立てています。 納期 約2 - 3週間 ¥298,000 送料 ¥800
ご自分でヒートシンクに穴開け加工をされる場合は、¥10,000引きになります。


★31GHz・高出力ガン発振器★

 Alpha Model 61785500 31.1GHz PLL発振器 ¥128,000
送料 ¥800
 31GHzガン発振器に外部からの基準周波数( 100MHz )でロックします。
 ガン発振器のネジ調整で再調整してやれば、30.0GHzでもロックが可能と思われます。
 周波数:31.1GHz  出力電力:約+13dBm / 20mW  出力導波管:UG-599/U( 角型フランジ )
 外部基準周波数入力:SMA型メス
 電源電圧:+/- 15V  +6V  DB-9オス型コネクター
 大きさ:85 X 75 X 高さ65mm



★34.5 - 35.4GHz 高出力ガン発振器( VCO方式 )★

Hughes社製
周波数:34.5 - 35.4GHz  出力電力:113 - 125mW以上  出力導波管:UG-599/U( 角型フランジ )
ガン・ダイオード電圧:+4.7V 1A  制御端子電圧:0V( 34.557GHz ) から -8.494V(35.4GHz )

周波数 VS 出力電力データシート付き ¥248,000 送料 ¥600

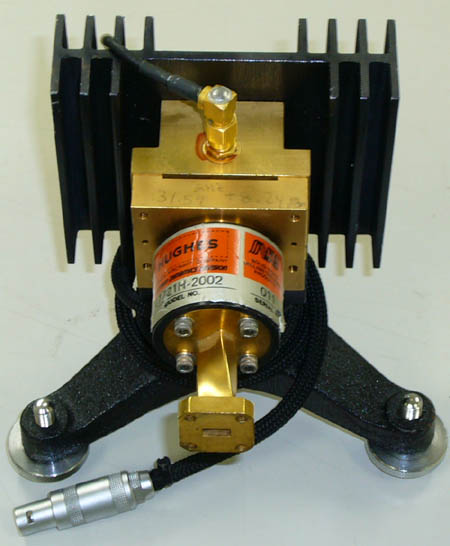

Hughes 47721H-2002  ガン発振器 29.5 - 34.5 GHz スイープ可能

HP 8350B( プラグイン・ユニットが必要 )があれば、スイープ出力が得られます。
出力電力: +8.24 dBm at 31.6GHz
発振器のみ ¥250,000

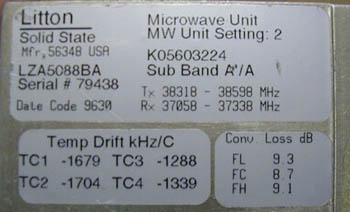

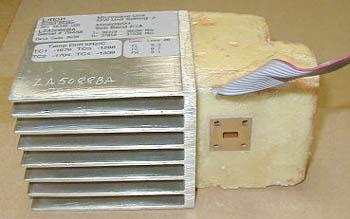

★37 - 38GHz 高出力ガン発振器★
周波数 38GHz帯
出力  導波管 WR-28  出力:約100mW
バラクター・ダイオード内蔵で周波数が可変出来るタイプです。
取り外し品 資料などはありません ¥63,000 送料 ¥600
電源回路付き

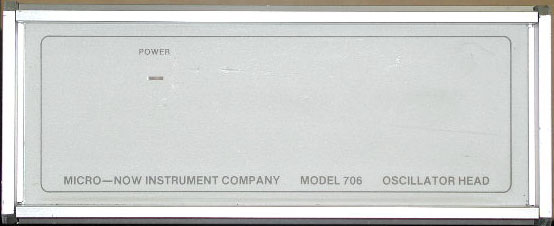

MICRO-NOW MODEL 706 62GHz / ミリ波発振器
資料はありません。

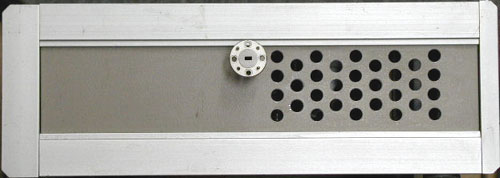

右側面に導波管出力

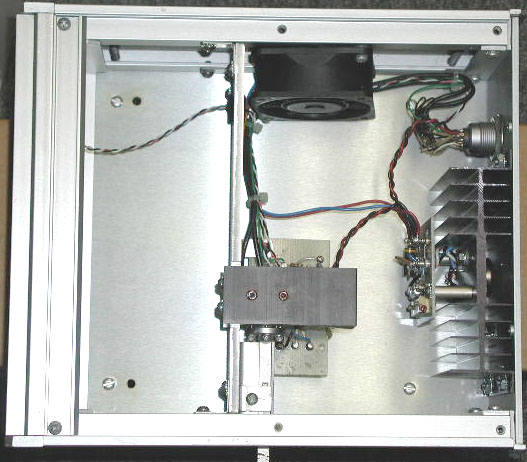

内部の様子

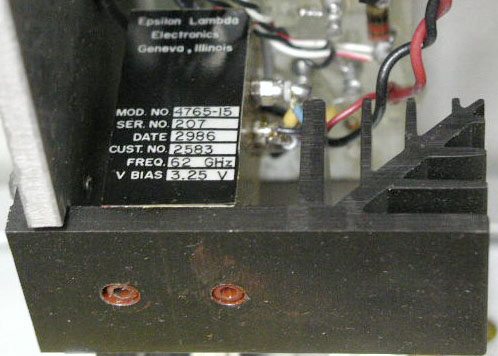

Epsilon Lambda社製 62GHz 発振器モジュール


ミリ波帯のガン発振器・インパット発振器
取り寄せ可能な例を記載します。

発振器単体からフェーズロック化された高安定の物まであります。
納期は2-4ヶ月程度掛かります。

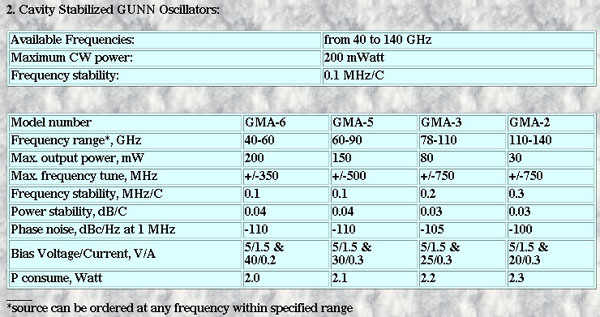

取り寄せ可能なガン発振器の仕様例

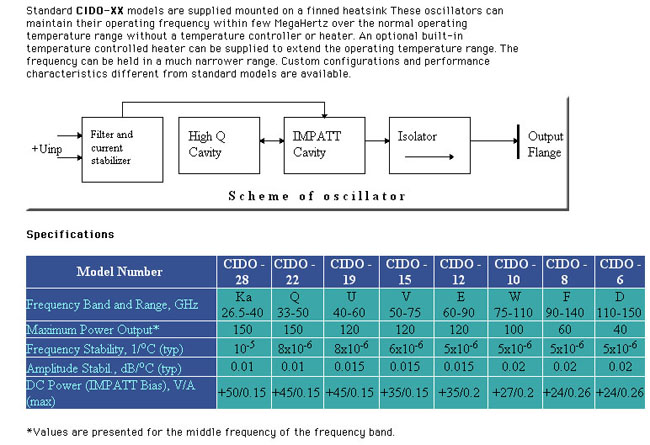

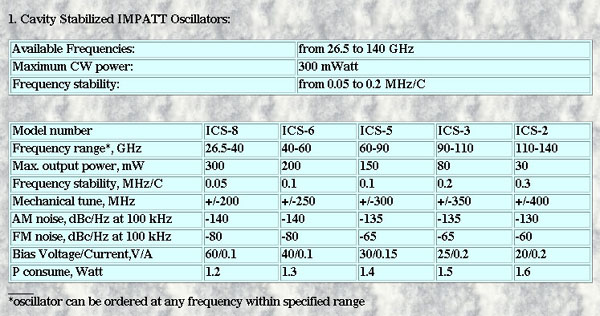

取り寄せ可能なインパット発振器の仕様例

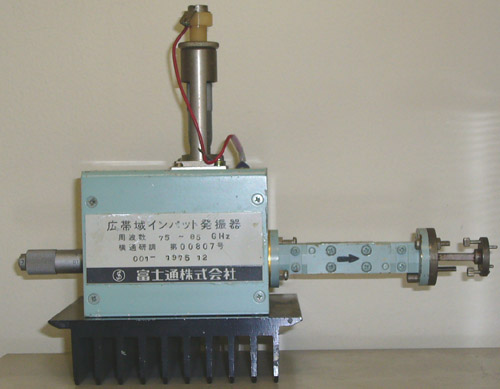

広帯域インパット発振器 75 - 85GHz
