★ マ イ ク ロ 波 ア ン プ ★
アンプ・ユニットの場合は、必要に応じて大きめの放熱器が必要になります。
十分な大きさが無いと、アンプの出力電力の低下や破損する事があります。
また、ゲート用にマイナス電源が必要な機種の場合は、マイナス電源から立ち上げてプラス電源を
加えて下さい。 使用中止にする時は、逆にプラス側から切断します。

広帯域タイプ・・ページの最後に取り寄せできるアンプを記載しています。


1,Mini-Circuits ZHL-5W-1  在庫数:0台

周波数範囲:5 - 500MHz 出力:+37dBm min.(5 - 8W近く出ます)
 利得:40dB min.
電源電圧:+24V 3.3A 入出力コネクター:SMAメス型
 ヒートシンクに取り付け済みなので、電源を用意すれば直ぐに使用できます。
 新品 US$1,020  売り切れ

詳細データは、ここをクリックして下さい。

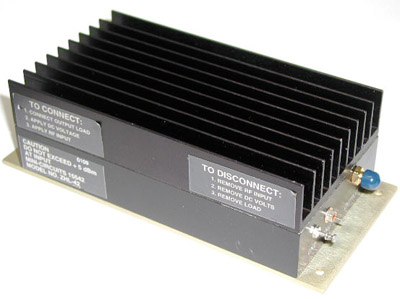

2,Mini Circuits ZHL-42
周波数範囲:700 - 4200MHz 出力:+28dBm typ(1W近く出ます)
利得:30dB
電源電圧:+15V動作 入出力コネクター:SMAメス型
未使用品 1台のみ ¥128,000
外観の程度が良い取り外し品もあります。 ¥70,000
ヒートシンクに取り付けたデザインなので、電源を用意すれば直ぐに使用できます。

広帯域タイプ( 10MHz - 4200MHz )のZHL-42Wもあります。 1台のみ 新品  売り切れ
詳しいデータは、ここをクリックしてください。

広帯域( 10MHz - 4200MHz )・高ゲイン( 40 dB min.)のZHL-4240W  在庫数:1台
外観の程度が良い取り外し品があります。 ¥80,000
詳しいデータは、ここをクリックしてください。

ローパワー・タイプのZHL-1042J( 10 - 4200MHz 出力100mW )のデッドストック品もあります。
取り寄せ可能 お問い合わせ下さい。  詳しいデータは、ここをクリックしてください。


3,AVANTEK 72-01032-208
周波数範囲:5MHz - 2GHz程度  ゲイン:16.7dB /1GHz  14.6dB / 2GHz 10.8dB / 2.5GHz
入出力コネクター:SMAメス型
電源電圧:+15V / 80mA    新品  ¥52,500

4,MiniCircuits ZHL-3A-S
周波数範囲:0.4MHz -150MHz  ゲイン:24dB  最大出力:+29.5dBm/1dB comp,
IP3:+38dBm typ,  入出力コネクター:SMAメス型
電源電圧:+24V / 0.6A max, 新品 ¥48,000
データシートは、ここをクリックして下さい。

1MHz - 2GHz程度

1,800MHz帯 40W級パワー・アンプ ユニット  残りわずか! 要・問い合わせ!
 EMC測定用に最適なアンプです。 高周波電源としても最適です。
 10mW → μPG100 → μPG101 → FLL0901 → FLL190 X2 → 40W
 電源電圧 +15V 5A / -12V0.1A ( 電源は付属していません )
 大きさ  74 X 141 X 15mm 入出力;SMAコネクター

2,800MHz帯150 - 200W級パワー・アンプ ユニット
売り切れ!
 EMC測定に最適なアンプです。  高周波電源としても最適です。
 10mW→μPG100→μPG101→FLL0901→FLL190X2→FLL490 X4→150-200W
 電源電圧 +15V 20A / -12V0.1A ※48Vでは、6Aです。
 ( 希望される方には、+48Vから上記電圧に変換する電源ユニットを添付します)
 大きさ  180 X 180 X 15mm 入出力SMAコネクター

3,

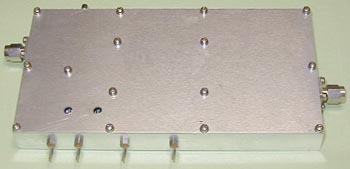

800MHz帯 出力200 - 300Wパワー・アンプ 特価  ¥120,000  今なら ¥100,000ぽっきり!

4,M/A-COM製 760 - 910MHz 利得40dB typ, 出力 +24dBm typ,
 +24V( +18Vから正常に動作します。)/ O.2Aで動作 入・出力コネクター:SMAメス型
(内部の3端子レギュレーターをジャンパすれば、+15Vで使用可能です。)
 NF 2.5dB typ,  新品
 ¥14,800

利得/NFの実測データ(750-950MHzまでを5MHz間隔で測定)付きは、 ¥19,800です。
 760-910MHzとなっていますが、実際に測定した結果は下記の通りです。
 ドライブを0dBmとすると、+27dBm(0.5W)近くの飽和出力が得られます。

ドライブ電力 -20dBmの時 下側が出力(dBm)

550MHz

600MHz

650MHz

700MHz

750MHz

800MHz

850MHz

900MHz

950MHz



-4.0

2.5

8.17

14.17

20.0

23.17

23.17

21.33

17.50



ドライブ電力 -10dBmの時 下側が出力(dBm)

500MHz

550MHz

600MHz

650MHz

700MHz

750MHz

800MHz

850MHz

900MHz

950MHz

1GHz

-9

5.83

12.3

17.33

21.67

25. 5

26.33

26.33

26.83

25.33

21.17


1.05GHz

1.1GHz

1.15GHz

1.2GHz

1.25GHz

1.3GHz

1.35GHz

1.4GHz

1.45GHz

1.5GHz


15.0

10.0

5.67

2.0

-0.5







ドライブ電力 0dBmの時 下側が出力(dBm)

500MHz

550MHz

600MHz

650MHz

700MHz

750MHz

800MHz

850MHz

900MHz

950MHz

1GHz

-9

8.5

15.0

19.17

21.50

26.17

25.83

26.17

26.83

26.17

25.0


1.05GHz

1.1GHz

1.15GHz

1.2GHz

1.25GHz







22.3

19.7

14.5

11.0

8.5







5,CMC CMA13614AA 1.6 -1.9GHz 高出力アンプ
 入力電力:0.1W 出力電力:5 - 7W
 電源電圧:-21V / +15V 入出力コネクター:SMAメス型
 RFモニター(検波出力)端子付き・放熱器付き
 電源を用意すれば直ぐに使えます。  ¥34,800

 6,1.9GHz帯 5Wアンプ
内部の様子です。 ケースに入っていますから、安心して下さい。
5段構成(3段まで小信号FET)ドライブ段:富士通FLU17XM 終段:富士通FLL57
ドライブ電力1mW程度で最大出力が得られると思います。
入・出力コネクター:SMAメス型 電源電圧:      ¥63,000

7,MITEQ AU-1414
周波数:10kHz - 500MHz
ゲイン:14dB(min,)
インピーダンス:50オーム( IN / OUT )
出力:P1dB:6dBm(min,)
入出力コネクター:SMAメス型( IN / OUT )
DC15V 40mA typ,
新品  ¥19,800

8,TRONTECH KS21583 800MHz帯プリアンプ
ゲイン:23dB/500MHz 43dB/800MHz 35dB/1GHz 21dB/1.3GHz
インピーダンス:50オーム( IN / OUT )
最大出力:250 - 300mW / 800-850MHz
入出力コネクター:SMAメス型( IN / OUT )
電源電圧:DC15V 150mA typ,   サンプルで測定したデータは、ここをクリックして下さい。
800MHz用ですが、500MHz-1.3GHzにおいて20dB以上の利得があります。 ¥8,000 売り切れ

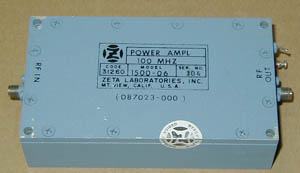

9,ZETA LABORATORIES 1500-06 100MHzパワー・アンプ
周波数帯:100MHz ± 5MHz程度
入力電力:-15dBm
出力電力:+27dBm以上
入・出力コネクター:SMA型メス
電源電圧:+28V / 0.1A
 ¥25,000

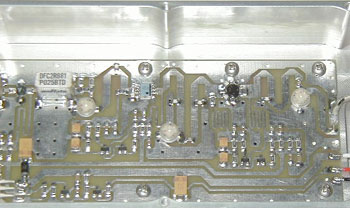

10,PEI PSA-E8911A 880MHz 1Wアンプ              出力TR:MOTOROLA MRF557A
入力電力:-20dBm
出力電力:約+30dBm( 1W ) 5段構成の為、ゲインは50dB程有ります。
入・出力コネクター:TNC型メス( 4点留めのBNC型コネクターと交換も容易に出来ます。)
電源電圧:+13V / 0.4A

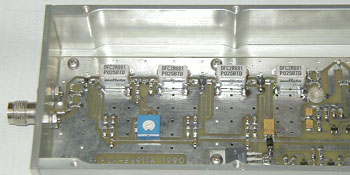

大きさ:288 X 92 X 40mm フタを開けて中身を撮影しましたが、もちろんフタも付いています。
未使用品  ¥15,000

11,Danam DA-1900PA 1.9GHz帯 出力 40W

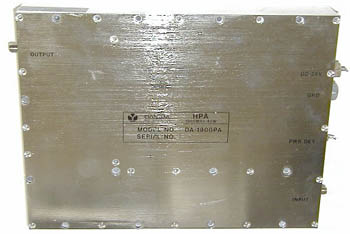

左:外観      右:全体の様子

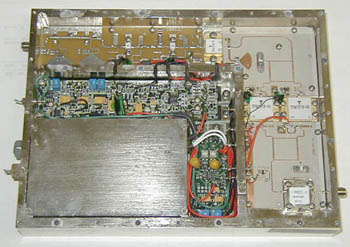

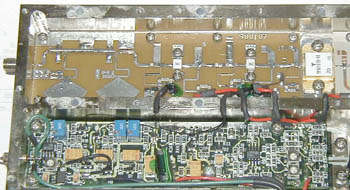

左:電源部と入力、ドライバー部       右:終段部
ドライブ電力は、0.1W程度必要です。

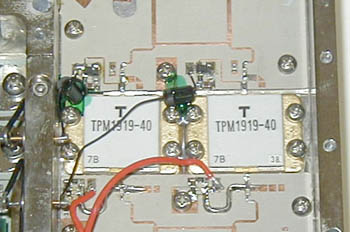

ドライブ段:東芝 TPM1818-14  終段:東芝 TPM1919-40 X 2本
( プリ・ドライブ部にFETを2段使用しています。)
TPM1919-40のデータは・・・・tpm1919-40-311ds.pdf
パネルには40Wと印刷されていますが、実際の実力は出力40WのFETを2個使っているので余裕があります。
入出力:SMA型メス・コネクター
大きさ: 20 x 15 x 3.1cm
電源電圧:+28V
 ¥128,000  送料1,000


12,MiniCircuits ZEL-1217LN 1200 - 1700MHzローノイズ・アンプ
NF:1.5dB max. 利得:20dB 最大出力:+8dB( -1dB comp. )
入出力コネクター:SMAメス 電源電圧:DC15V
新品 米国内の価格 $274.95  ¥29,800
詳細データは、ここをクリックして下さい。
GPS用のアンプとしても最適です。

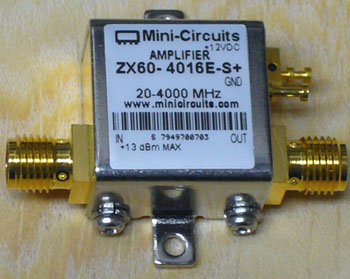

13,MiniCircuits ZX60-4016E-S+ 20 - 4000MHz
利得:20.1 - 14.9dB 最大出力:+17.4 - 14.5dB( -1dB comp. )
入出力コネクター:SMAメス 電源電圧:DC12V / 64mA
新品・在庫数:0個   ¥
詳細データは、ここをクリックして下さい。

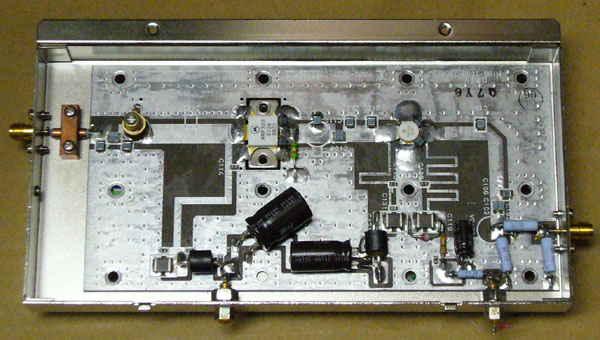

14,280MHz帯高出力アンプ・ユニット(3点セット)
改造して144MHzのアンプに如何ですか?  動作電圧は、DC28Vです。
ドライバー・アンプが1台、ファイナル・アンプが2台の3点セットです。



ドライバー・アンプ部:初段 / MRF323 X 1  終段 / MRF329 X1
入力:1 - 2W程度 / SMA型メス・コネクター  出力:50 - 100W程度
注:左側の電源貫通端子のピンが折れています。


ファイナル・アンプ部:2台あります。  MRF329パラレル
入力:20 - 30W / SMA型メス・コネクター  出力:100 - 150W / TNC型メス・コネクター
ファイナル・アンプの出力を合成して、250W程度の出力が得られると思います。
データ・シートで判断して下さい。

MRF323のデータシートは、ここをクリックして下さい。

MRF329のデータシートは、
ここをクリックして下さい。

使用する場合は、大型の放熱器に取り付けて下さい。
3点セット価格
 ¥38,000 送料 ¥1,000 売り切れ

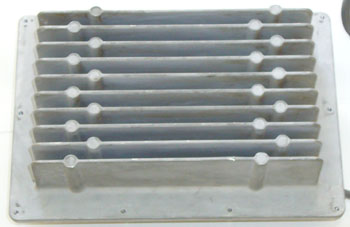

15,MITEC PCS1900-40 1.9GHz 出力:10W
  入・出力コネクター:SMA型メス  電源電圧:DC13V
  ヒートシンク一体型ケースなので、すぐに使えます。  大きさ:202 X 138 X 75MM

 ¥78,000 送料1,200 在庫数:2台

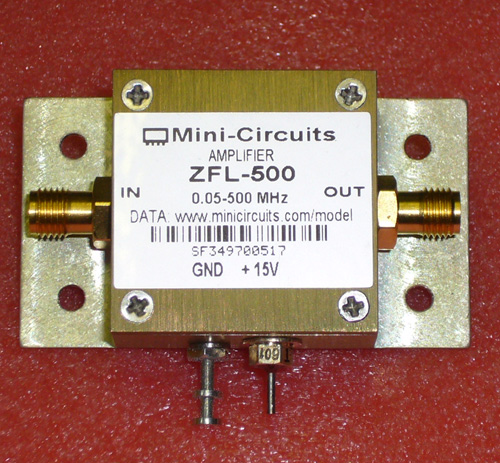

16,MiniCircuits ZFL-500 50kHz - 500MHz
 ●使用可能周波数: 50kHz - 500 MHz
 ●ゲイン:20dB typ,  ● 最大出力:+9dBm  ● NF:5.3dB typ,
 ●入出力コネクター:SMA型メス
 売り切れ  詳しい資料は、ここをクリックして下さい。

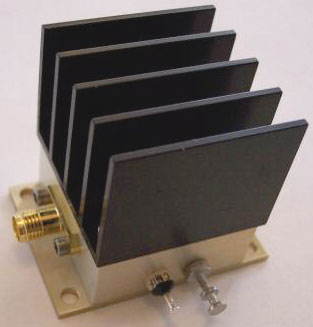

17,RF BAY  MPA-10-40
周波数範囲:1 - 1000MHz 出力:+30dBm / P1dB  IP3:+40dBm
利得:40dB  NF 3.3dB typ,
電源電圧:+12V    入出力コネクター:SMAメス型
ヒートシンクに取り付け済みなので、電源を用意すれば直ぐに使用できます。
詳しいデータは、ここをクリックしてください。 MPA-10-40.pdf
 \64,000  新品 在庫数:2     2018年12月21日現在

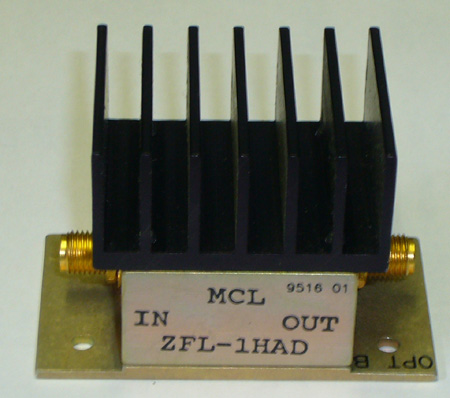

18,Mini cIrcuits ZFL-1HAD 高アイソレーション
周波数範囲:10 - 500MHz 出力:+20dBm typ
利得:10dB  NF 7.5dB typ,  IP3 +30dBm typ,
電源電圧:+15V / 115mA    入出力コネクター:SMAメス型
ヒートシンクに取り付け済みなので、電源を用意すれば直ぐに使用できます。
詳しいデータは、ここをクリックしてください。 ZFL-1HAD
新品 ¥29,800 在庫数:1台

19,Mini Circuits ZHL-1000-3W
周波数範囲: 500 to 1000 MHz
出力電力: +35dBm Min.  3W以上の高出力
High IP3:+45 dBm typ.
利得:38 dB min,
電源電圧:+24V / 2.25A    入出力コネクター:SMAメス型
ヒートシンクに取り付け済みなので、電源を用意すれば直ぐに使用できます。
詳しいデータは、ここをクリックしてください。 ZHL-1000-3W.pdf
新品 ¥68,000 在庫数:2台



2GHz - 6GHz程度

1,富士通 CGB5964P2-04 5.7 - 6.4GHz 出力0.25W 利得20dB SMAコネクター 新品  ¥120,000

2,AVANTEK AWP-64100 5.935 GHz - 6.425 GHz (5.76GHz可能です) Aクラスのリニアアンプです。
 ドライブ 1mW 出力10W以上(6WのFETが2本並列 )出力を可変出来る半固定ボリューム付き
  DC 21 - 29 V / +アースです。  入出力:SMAメス型コネクター
 132,000 売り切れ

3,富士通 CGB596403-24 5.9 - 6.4GHz 6 - 8W Aクラス・アンプ

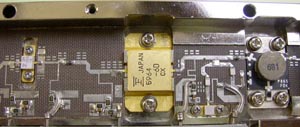

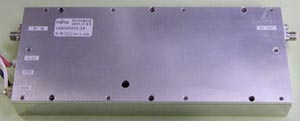

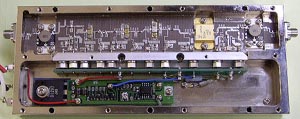

 外観                 ケースを開けたところ


入力側アイソレーターとFET      終段FETとアイソレーター
 5.7GHzでも、1mW ・ 6 - 8W出力が得られます。
 初段:FET 2段目:FLK022 3段目:FLC053 4段目:FLC253-6
 終段:FLM5964-6D
 電源はDC12V/単一電源なので使いやすいです!
 128,000  売り切れ
 出力モニター用の検波出力回路が内蔵されています。
 備考:終段をFLM5964-8Dに変更して10W出力が可能です。
    取り外し・取り替え作業はお客様でお願いします。
 FLM5964-8D(新品)はアンプと同時購入に限り、
25,000になります。

4, 2.4GHz 8W高出力アンプ
周波数範囲:2425MHz    ゲイン:28 - 30dB  入出力コネクター:SMAメス型
ドライブ:10mW 最大出力は8 W程度です。
動作例:ドライブ1mW時の出力 1W  ドライブ 10mW時の出力は、約 8Wです。
2段構成: 初段 MMIC  終段:FET
電源電圧:+12V / 2.5A


5,CELERITEK CPA-8-2003 2 - 8GHz
周波数範囲 2 - 8GHz( 1GHzから使用可能 ) ゲイン 28dB NF 5dB max,
最大出力 +23dBm / -1dB comp, 電源電圧 +12V / 0.3A
未使用品 ¥84,000 売り切れ
更に詳しいデータは、ここをクリックして下さい。

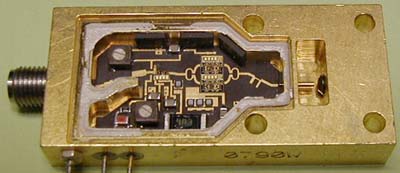

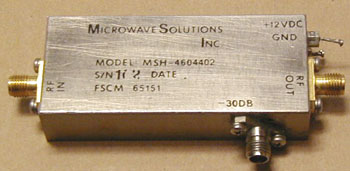

6,Microwave Solution Inc. MSH-460-4402
周波数範囲:5.4 - 6.0GHz ゲイン:約40dB
出力電力:+20dBm( 100mW )
電源電圧:+12V
入・出力コネクター:SMA型メス
出力モニター:-30dB( SMA型メス )
2台あり  38,000

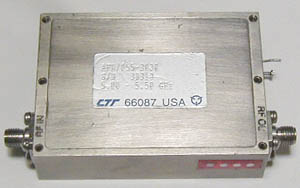

7,CTT APN-055-3030
周波数範囲:2 - 6.0GHz ゲイン:約30dB
出力電力:+30dBm - +32dBm( 約1 - 1.5W )
電源電圧:+15V 0.9A
入・出力コネクター:SMA型メス
注:ラベルは5.0 - 5.5GHzと明記されていますが、実測では2 - 6.0GHzは問題なく使えました。
売り切れ

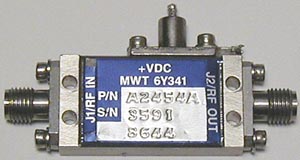

8,MicroWave Technology 6Y341
周波数範囲:2 - 6.0GHz ゲイン:約25dB
出力電力:+20dBm - +22dBm( 約100mW - 150mW )
電源電圧:+12V 0.2A
入・出力コネクター:SMA型メス
ゲイン、出力電力が下がりますが、1.5 - 8GHz程度まで使えそうです。
在庫数:1個  売り切れ

9,富士通 CGB525810-01
周波数範囲:5.2 - 5.8GHz ゲイン:40 - 50dB
出力電力:+40dBm ( 10W )
電源電圧:-12V 0.1A / +12V 6A程度
入・出力コネクター:SMA型メス
大きさ:345 X 88 X 27mm
プリアンプ、ドライバーのモジュール2段の後、FLM5359-4D、FLM5359-8D( 2個 )の構成です。
出力電力は余裕がありそうです。  未使用・デッドストック品  150,000 売り切れ

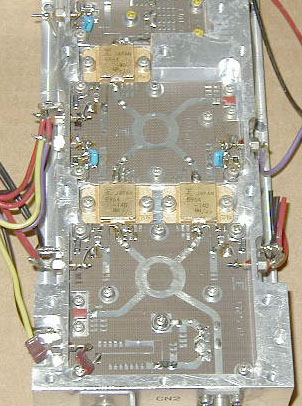

左側:入力 = SMA型メス・コネクター       右側:出力段 FLM5964-14D / 2本
11,5.9 - 6.4GHz 高出力アンプ 上の画像は、上面カバーを外して中身を見たところです。
周波数範囲:5.9 - 6.4GHz 5.76GHzでも問題なく使用できます。
ゲイン:40 - 50dB
出力電力:25 - 30W程度
電源電圧:-5V 0.2A / +10V 16A程度
出力電力モニター用検波出力端子付き
入・出力コネクター:SMA型メス / SMA型オス
入力 - VABC101 DAHC104 BAHC103 FLM5964-8D FLM5964-14D FLM5964-14D/2本 出力
VABC101は、PIN-ATT部だと思います。
売り切れ

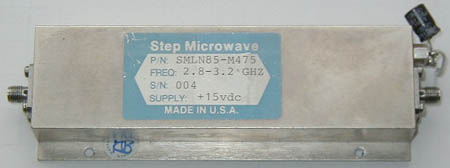

11,Step Microwave SMLN85-M475
周波数範囲:2.8 - 3.2GHz ( 2 - 4GHzまで使用できます。)
ゲイン:35 - 40dB
出力電力:最大 100mW
電源電圧:+15V 0.25A程度
 40,000

12,2.4GHz用高出力アンプ・ユニット 60W!
周波数範囲:2.3 - 2.45GHz
ゲイン:18dB ( ドライブ電力:0.7 - 0.8W )
出力電力:60W A級動作( 実際は、もう少し出ると思います。)
電源電圧:+24-26V 17A程度
大きさ:15 X 7cm程度
2段構成で、初段はXRF286 終段はMOTOROLA XRF286を2本使用しています。
( XRF286はMRF286の高信頼版です。) MRF286のデータは、ここをクリックして下さい。
新品・保守用ユニットです。
完成基板ユニットなので、放熱器に取り付ける必要があります。
 108,000

13,2.4GHz用高出力アンプ・ユニット 150 - 180W!
周波数範囲:2.3 - 2.45GHz
ゲイン:45dB 程度( ドライブ電力:5mW程度 )
出力電力:150 -180W A級動作
電源電圧:+48V ( 24 -26Vに改造も可能です。) 30A程度流れます。
14番のアンプ・ユニットが最終段に3台並列接続されています。
新品・保守用ユニットです。 アルミ放熱器一体型ケースに入っています。
入・出力コネクターは、DB25(RS232/C)コネクターの両側にSMBコネクターが一体化された様な形状になっています。
本来はラックにプラグイン・ユニット形式で取り付けるので、普通のアンプとして使用するには入・出力コネクターは別途に
穴加工をしてSMA / N型コネクターを取り付けた方が良さそうです。
 398,000

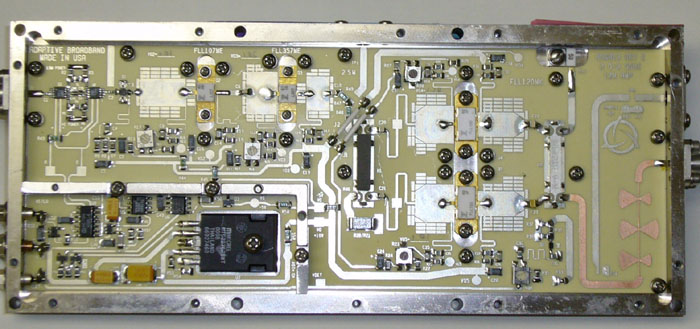

14,1.9 - 2.5GHz出力12Wアンプ ¥59,800 送料¥800
1段目:HMC194 X 2 GaAs MMIC Switch 2段目:不明  3段目:FLL107ME
4段目:FLL357ME  5段目:FLL120 X 2  12W
出力モニター用のパターンがあるので、購入後に設ける事も出来ます。 右端・出力コネクターの上部。
入・出力コネクター:SMA型メス
電源電圧:+11V

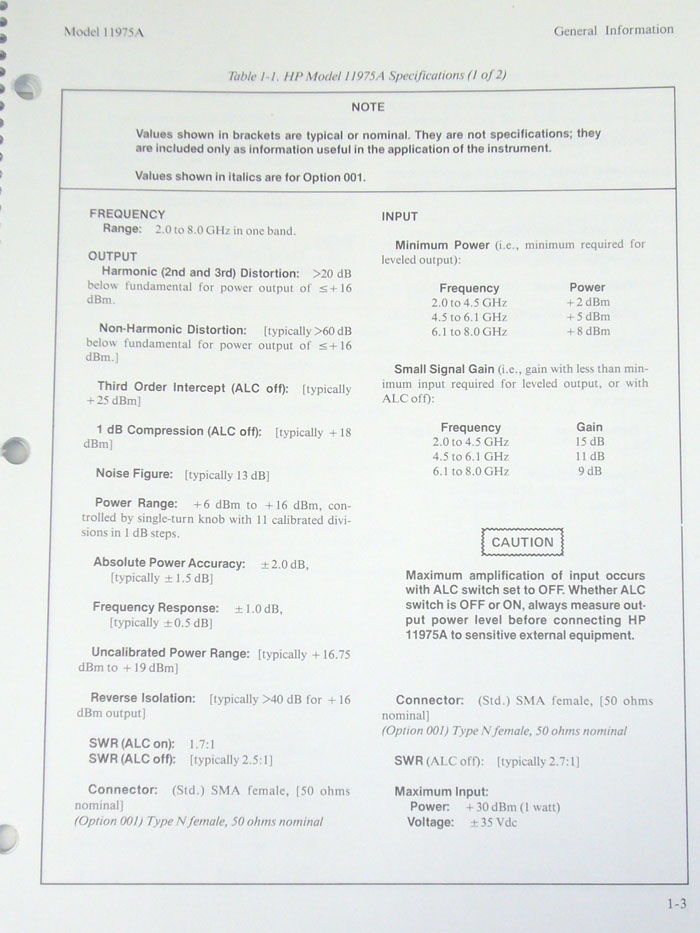

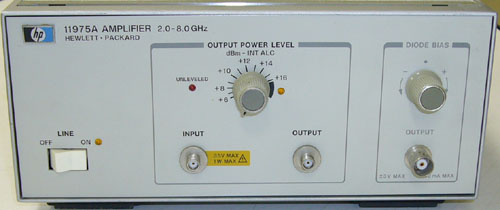

15,HP 11975A 2 - 8GHz
  入出力コネクター:SMA型メス 電源:AC100V



オペレーション・マニュアル(サービス・マニュアル含む)付き  198,000

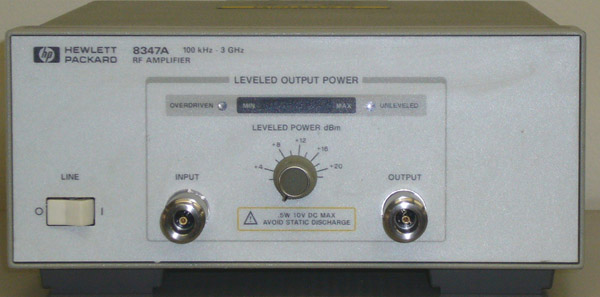

17,HP 8347A 汎用広帯域アンプ 100kHz - 3GHz
最大レベリング出力:+20dBm フラットネス:±1.5dB
ゲイン:25dB  入・出力コネクター:N型メス  電源:AC100V
取り扱い説明書付き( 回路図・部品表なども含まれています。)  248,000


18,Mini Circuits ZRON-8G 2000 - 8000MHz
利得:20dB 最大出力:+20dB( -1dB comp. )
入出力コネクター:SMAメス 電源電圧:DC15V / 0.31A
詳細データは、ここをクリックしてください。
売り切れ

19,RFCORE社  RCA21-27H50  2.1 - 2.7 GHz 出力100Wアンプ
2.45GHzプラズマ発生用として最適です。
ゲイン:50dB   電源電圧:DC28V  16A max.
詳しい資料は、ここをクリックしてください。   PDF形式です。
十分な余裕がある安定化電源と、大きな放熱器があればすぐに使用できます。
DC電源コードは付属しています。
在庫数:1台      新品 ¥525,000

6GHz - 26GHz程度
1,MPL AMP-X500 10.1 - 14GHz アンプ 10mW → 0.5W以上 +12V1A 単一電源
 入出力コネクター:SMA型メス
 ※注文時に中心周波数を指定出来ます。
売り切れ

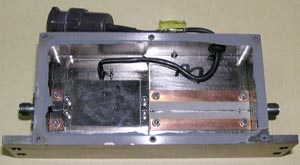

2,JCA910-264-3 ケース内部の画像(もちろん、フタ付きです)
周波数 9 - 10GHz
ゲイン  約 15dB
最大出力 約 0.1W
入出力コネクター SMAメス
電源電圧 +15V / 0.5A
未使用品  60,000


3,6.4 - 7.2GHz パワー・アンプ( 中身を確認できるように開封したところ )
ゲイン 約 7dB
最大出力 +39dBm( 1dB comp, )
入出力コネクター SMAメス
RFモニター SMAメス
電源電圧 +12Vで動作します。
富士通 FLM6472-8Cを使用したパワー・アンプ ユニットです。
最大出力を得るには、約2Wのドライバー・アンプが必要になります。
大型放熱器に取り付け済みです。 大きさ 26 X 20 X 6cm
富士通 FLM6472-8Cの詳細データは、ここをクリックして下さい。
 148,000


4,Watkins Johnson WJ5310-38
周波数範囲:9.25 - 9.75GHz程度
ゲイン: dB
最大出力 dBm( 1dB comp, )
入・出力コネクター SMAメス
電源電圧 +12V
デッドストック・未使用品  118,000

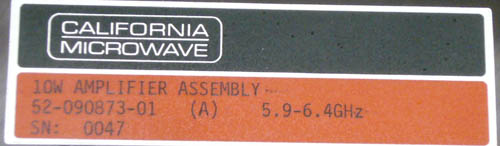

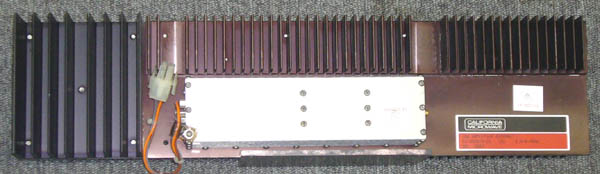

5,CALIFORNIA MICROWAVE 5.9 -6.4GHz 10Wパワー・アンプ 大型放熱器付きです。


入・出力コネクター:SMA型メス ドライブ電力:1 - 10mW 出力:10W
5.7GHzアマチュア・バンドでも使用できます。
電源電圧:+10.2V / -5.6V 必ずマイナス側から印加し、その後プラス側を接続して下さい。
電源の切り替え基板セットもあります。 DC / DCコンバーター、リレー、基板などの部品数点セットです。
+10V電源を接続すれば、マイナス電圧を掛けた後にプラス側が接続出来ます。
組立はご自身でお願いします。 アンプと同時購入の場合 ¥2,000増しです。

大きさ:115 X 490 X 厚み75mm
 148,000 在庫無し

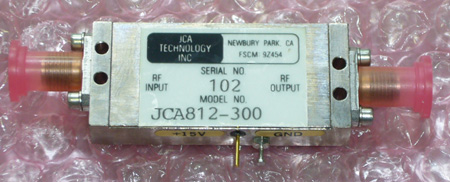

6,JCA JCA812-300 8 - 12GHz ローノイズAMP
 ゲイン 26dB程度 NF 2.1 - 2.9dB
 新品 メーカー資料・データ付き 在庫数:2個
 在庫数:2個    ¥98,000

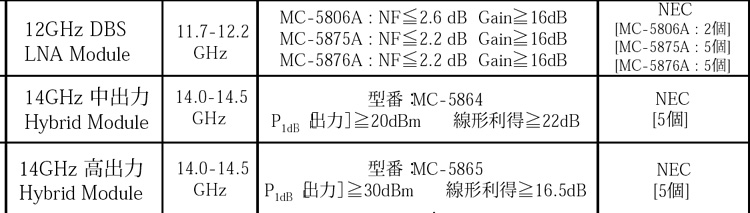

7,NEC 12GHz / 14GHz ハイブリッド・モジュール


8,広帯域・高出力パワー・アンプ  MODEL MP59180-3W

周波数帯域:5.9 - 18 GHz 5.8GHzも問題なく使用できます。  取り扱い中止
出力電力:+34dBm typ, -1dBcomp. 約3W
入・出力コネクター:SMA型メス
高IP3値: +44 dBm typ.  高利得:35dB typ.
電源電圧:+13 - 15V 3A( ACアダプターが添付されています。)
納期:取り寄せのため、約3週間程度でお届けできます。
放熱器に取り付けてあります。 電源付きなので、すぐに使用できます。

9,NEC C7283A 14GHz 20Wパワー・アンプ ユニット
入力:SMA型メス   出力:WR-75導波管   出力モニター端子( SMA型メス )あり
保守用ユニットの様です。  ¥250,000


10,ellisra MWA-071240-3006  新品 ¥48,000
周波数帯域:7 - 12.4 GHz   利得:30dB typ,
出力電力:+14.8dBm / -1dB comp.  NF:4.3dB max
入・出力コネクター:SNA型メス
個別データシート添付  在庫数:2台

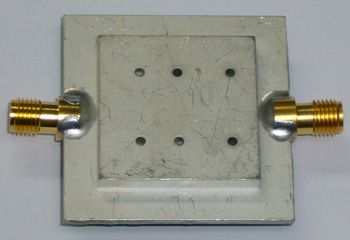

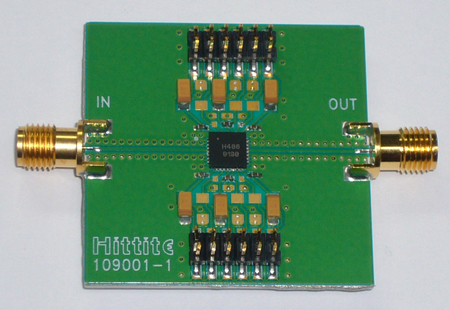

11,Hittite HMC486LP5 7 - 9GHz 出力2W 評価基板



Freq. (GHz)    Function       Gain (dB)    OIP3 (dBm)    NF (dB)    P1dB (dBm)    Bias Supply      Package
     7 - 9          2Wアンプ         22               40                   7              32                +7V @ 1.3A       LP5

詳細データは、ここをクリックしてください。  PDF形式

¥65,000  在庫数:1台

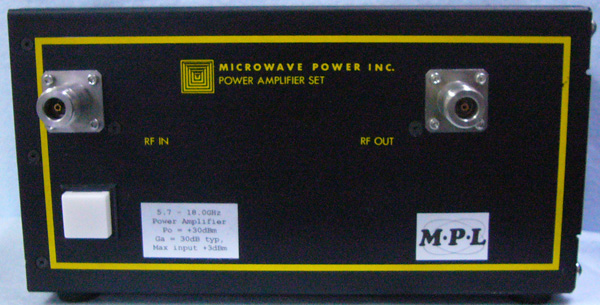

12,MICROWAVE POWER INC.  AS-HJ-105   広帯域パワー・アンプ


 周波数範囲:6 - 18GHz
 ゲイン:30dB typ,
出力電力:+30dBm    0dBm入力時
入出力コネクター:N型メス
電源電圧:AC100V  空冷ファン内蔵
¥128,000  送料¥1,000

13,CERNEX CNM43432827-01   43GHzアンプ


周波数範囲:43.0 - 43.6GHz
ゲイン:28 - 36dB
出力電力:+27dBm  min,
最大入力電力:+5dBm
入出力コネクター:2.92mm/K型メス
電源電圧:DC12.0V 1.12A
備考:安定化電源に接続し、必ず放熱器に取り付けてください。
未使用品 データ付き お問い合わせください。  送料¥1,000

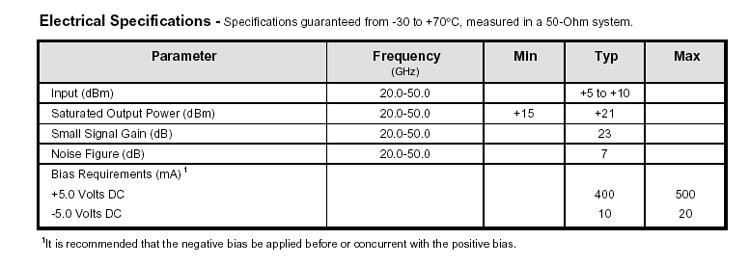

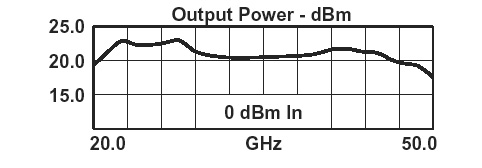

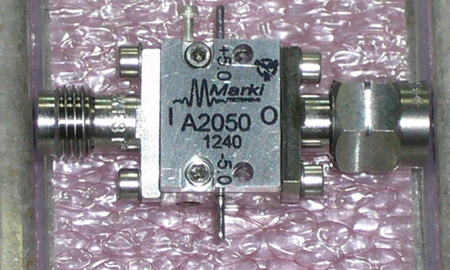

MARKI MICROWAVE A-2050  広帯域 20 - 50GHz 中電力パワー・アンプ



売り切れ  取り寄せ品です。  価格はお尋ねください。
備考:販売に関して、使用用途・最終ユーザーを明記した書類を作成していただきます。
   住所・氏名( 会社名 )・電話番号( 固定電話のみ )・自筆で署名と捺印が必要です。
   日本国内のみの使用に限ります。


24GHz / 47GHz用のパワー・アンプに最適です!

出力電力:+15dBm( min ) +21dBm( typ )
ゲイン:23dB typ,
入力コネクター:2.4mmメス
出力コネクター:2.4mmオス
電源:+ / - 5V

備考:2.4mm / 3.5mm  2.4mm / K等の変換アダプターも取り寄せが出来ます。
注:使用に関して、-5Vを先に接続後+5Vを接続してください。



詳しい資料は、ここをクリックしてください。


★ マイクロ波プリアンプ ★

1,W/J 5310-38  8-11.8GHz Ga=20dB  NF=5dB以下   ¥100,000
 +15V  入出力=SMAメス型コネクター

2,W/J 6201-346 5-1000MHz Ga=55dB  NF=4dB以下    ¥50,000
 +15V  入出力=SMAメス型コネクター

4,綜合電子 SAG-2033M 10M-1.3GHz Ga=20dB  NF=5dB
          出力40mW程度 入出力=SMAメス型コネクター +15V  ¥14,800

★ 綜合電子製 広帯域アンプ ★
中身は、AVANTEK社製のアンプを採用しています。
全て、+15Vで動作します。 入・出力=SMAメス型コネクター
動作例は、全ての周波数で-10dBmを入力した状態です。
ゲインは、出力電力 + 10dBとなります。


SAU-2365MM  ¥12,000 数個有り
f(MHz) 出力(dBm)
10 +4
100 +6
500 +6
1000 0


SAU-2425MM  ¥12,000
-30dBmを入力した時のデータです。
f(MHz) 出力(dBm)
10    -5
100    -5
500    -6
1000   -18
0N / OFF用の端子付き( +15Vを接続してONになります)

SAU-2415MM  ¥15,000
f(MHz) 出力(dBm)
10 +12
100 +10
500 +12
1000 -11

★SAU-4086MM  ¥25,000
f(MHz) 出力(dBm)
10 +13
1000 +16
2000 +15
2100 +10
2200 +5

SAG-3074M 4 - 500MHz ゲイン:35dB 在庫数:1個

SAU-3095M 4 - 500MHz ゲイン:43dB 在庫数:1個

SAU-4315M 5 - 500MHz ゲイン:35dB 在庫数:1個



★ アンプ内蔵型逓倍器 ★

1,入力:3.44 - 3.69 GHz/+7dBm 出力:13.79 - 14.74 GHz
 入・出力:SMAメス型  出力電力:+8dBm min,(+15dBm max,)
 4逓倍 + パワー・アンプ  電源: +6 / -12 V
 未使用品  ¥42,000

2,入力:4.27 - 4.78 GHz/+7dBm 出力:17.08 - 19.10 GHz
 入・出力:SMAメス型  出力電力:+8dBm min,(+12dBm max,)
 4逓倍 + パワー・アンプ  電源: +10 V / 0.4A
 未使用品  ¥42,000

3,入力:1462.5 - 1606 MHz 出力:5.85 - 6.425 GHz
 5.76GHz(入力:1440MHz )にも問題なく、使えます!
 入・出力:SMAメス型  出力電力:+33.5dBm
 4逓倍 + パワー・アンプ  電源:+10V / -5V
  ¥48,000

4,入力:3.5 - 3.625 GHz 出力:14.0 - 14.5 GHz
 入・出力:SMAメス型  出力電力:+27dBm
 4逓倍 + パワー・アンプ  電源:
  ¥39,800



24GHz 出力1W!! MMICパワーアンプ
MMIC採用により、無調整を実現しました!
DC12V電源を用意するだけで直ぐに使用できます!
3段構成 A級動作
帯域:23.5-26GHz /1dB down
ゲイン:約 30dB
入力:OdBm / 1mW
出力:約 1W
入出力:SMA型メス
電源電圧:DC12V 1.5A

受注製作品  ¥315,000
1mW → 0.7Wアンプの在庫もあります。
売り切れ
バイアス調整をすれば、出力1Wも可能です!
◎出力0.7Wアンプ・ユニットのみの販売も出来ます。 1台のみ  ¥148,000
入出力:WR-42( 導波管 ) 東芝製




ケースを開けて内部を見られる様にしてみました。

同等品をケースに入れた完成品も入荷しました。
上記のチップとは異なります。
周波数23 -24GHz  出力:0.5 -1W  入力:APC3.5 出力:UG-595/u(WR-42)
電源電圧:+6V / -5V
こちらは保守部門からの放出品の為、中身を見る為の研究用です。
手直しすれば動作するかも判りませんが、資料はありません。  上記記載の出力電力は動作した場合の推定値です。
1個 ¥8,000  3個 ¥20,000 送料は各¥600



広帯域アンプの取り寄せを始めました。
アメリカより取り寄せします。 納期は在庫が有れば約1週間です。
価格は数年前のものなので、メーカー出荷価格が大きく変わっています。 その都度、お見積もりください。

全て、入出力コネクターはSMA型メスになっています。
必要に応じて放熱器が取り付けられた構造になっています。
電源を用意して頂ければ、すぐに使用できます。
価格については、2 - 5台同時注文時(異なるモデルでもOKです。)は10%引きになります。
6台以上については、お問い合わせ下さい。
各モデルの詳細資料もありますので、購入を検討される場合はお問い合わせ下さい。


MPAシリーズの外観です。

MODEL

周波数
(MHz)

Gain
(dB)

P1
(dBm)

IP3
(dB)

NF
(dB)

VSWR
(In / Out)

DC電源
(V/mA)

単 価
動作温度

LPA-1-40

10 - 1500

40

+20

+32

3.6

1.3 / 1.4

12 / 135

 48,000
-40 to +85℃

LPA-1-45

100 - 1000

45

+20

+34

3.5

1.5 / 1.5

12 / 135

 48,000
-40 to +85℃

LPA-3-15

10 - 3000

18

+20

+33

3.3

1.7 / 1.9

12 / 115

31,000
-40 to +85℃

LPA-3-24

50 - 3000

24

+14

+24

4.5

1.4 / 1.5

12 / 95

42,000
-40 to +85℃

LPA-3-27

30 - 3500

27

+23

+35

6.0

1.5 / 1.5

5 / 160

42,000
-40 to +85℃

LPA-4-14

10 - 4000

18

+20

+34

3.5

1.5 / 2.0

12 / 80

28,000
-40 to +85℃

LPA-4-15

100 - 5000

15

+19

+35

4.5

1.5 / 1.5

12 / 85

35,000
-40 to +85℃

LPA-4-18

60 - 4000

20

+20

+35

4.2

1.5 / 1.5

5 / 75

35,000
-40 to +85℃

LPA-5-15

70 - 5500

15

+19

+35

4.5

1.5 / 1.5

5 / 80

35,000
-40 to +85℃

LPA-6-12

100 - 6000

15

+12.5

+26

4.0

2.0 / 2.3

12 / 40

28,000
-40 to +85℃

LPA-6-26

100 - 6000

34

+19

+32

4.2

2.0 / 2.0

12 / 125

31,000
-40 to +85℃

LPA-10-100

100 - 1000

16

+13

+28

4.0

1.7 / 1.7

12 / 50

42,000
-40 to +85℃

LRA-82

10 - 300

25

+20

+31

2.8

1.5 / 1.6

15 / 50

53,000
-54 to +85℃

LRA-77

5 -600

16

+18

+32

4.0

1.5 / 1.4

15 / 56

38,000
-54 to +85℃

LRA-151

3 -600

13

+22

+34

4.5

1.5 / 1.5

15 / 85

53,000
-54 to +85℃

LRA-69

10 - 1000

25

+20

+33

4.0

1.3 / 1.5

15 / 125

53,000
-54 to +85℃

MPA-250

225 - 275

25

+28

+41

4.5

1.5 / 1.1

5 / 470

35,000
-40 to +70℃

MPA-400

40 - 850

17

+28

+45

3.0

1.5 / 1.4

9 / 330

42,000
-40 to +70℃

MPA-800

400 - 1200

16

+28

+45

3.5

1.3 / 1.2

9 / 330

42,000
-40 to +70℃

MPA-1000

700 - 1300

16

+27

+44

3.5

1.2 / 1.2

9 / 330

42,000
-40 to +70℃

MPA-2-24

300 - 2500

24

+23

+34

5.0

1.3 / 1.5

12 / 200

42,000
-40 to +70℃

MPA-3-27

30 - 3500

27

+23

+35

6.0

1.5 / 1.5

12 / 160

48,000
-40 to +70℃

MPA-5-30

100 - 5000

30

+20

+34

5.0

1.3 / 2.3

12 / 170

35,000
-40 to +70℃

MPA-12-30

30 -1200

30

+30

+41

4.0

1.4 / 1.2

12 / 360

58,000
-40 to +70℃

MPA-19-20

1800 - 2000

22

+33

+45

1.5

2.5 / 2.2

12 / 1000

65,000
-40 to +70℃

MPA-24-05

2400 - 2500

23

+29

+38

5.0

1.5 / 1.8

5 / 450

42,000
-40 to +70℃

MPA-24-10

2400 - 2500

23

+29

+38

5.0

1.5 / 1.8

12 / 450

51,000
-40 to +70℃

MPA-24-20

2400 - 2500

28

+33

+42

6.0

1.2 / 2.0

12 / 800

68,000
-40 to +70℃

MPA-58-30

5700 - 5900

30

+30

+39

6.0

1.8 / 2.1

12 / 600

62,000
-40 to +70℃

MRA-512

10 -1000

18

+27

+39

6.0

1.4 / 1.4

15 / 210

62,000
-54 to +85℃

MRA-2010

10 -2600

10

+25

+33

5.0

2.0 / 2.0

15 / 180

62,000
-54 to +85℃

HPA-300A

150 - 450

21

+36

+45

8.0


24 / 500

85,000

HPA-315

225 - 400

21

+37

+45

8.0


24 / 700

85,000













戻る

お名前・住所・題名が書かれていないメールには返信していませんのでご注意下さい!
