★ い ろ ん な 発 振 器 ★

VCOや準ミリ波の発振器まで扱っています。
この他にも取り寄せが出来ますが、メーカーにより納期は1-3ヶ月程度掛かります。

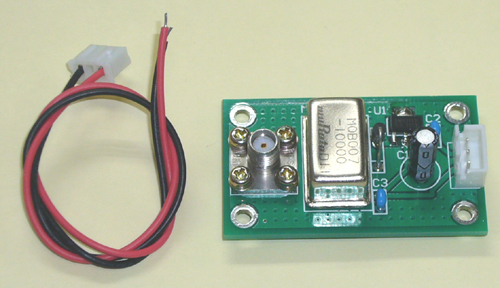

10.678GHz 誘電体発振器ユニット

村田 MQB007-10678B DRO または 他社製同等品( DC9Vで動作 )
DC 8 - 12V 20mA程度
出力電力:+3dBm typ,
出力コネクター:ヒロセ電機 SMA型メス
大きさ:30 X 50 X 15mm
完成品 1台 ¥10,000   在庫数:品切れ

村田 MQB007-10000B DRO    10.000GHz
DC 8 - 12V 20mA程度
出力電力:+3dBm typ,
出力コネクター:ヒロセ電機 SMA型メス
大きさ:30 X 50 X 15mm
完成品 1台 ¥16,000   在庫数:3台

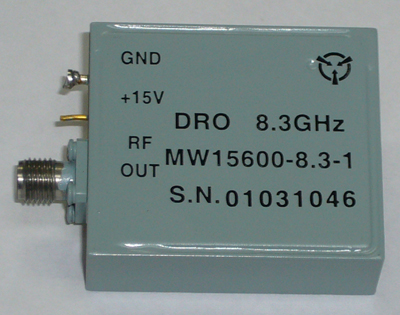

8.3GHz 誘電体発振器
電源電圧:+15V 60mA  出力:+10dBm( 10mW )
売り切れ

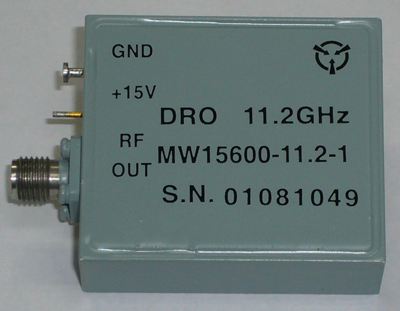

11.2GHz 誘電体発振器
電源電圧:+15V 40mA  出力:+10dBm( 10mW )
売り切れ



★ VCO( 電圧制御型発振器 ) 関 連 ★  残り僅か!

1,AVANTEK VTO-8150 1.5 - 2.5GHz / VCO 外観:TO-8 データ付き 新品
  ※電源電圧 DC15V 在庫数:1個 ¥28,000

2,HP VTO-8200 2.0 - 3.0GHz / VCO 外観:TO-8 データ付き 新品
35,000
 ※電源電圧 DC15V AVANTEK社を買収後のHPブランドです。 在庫数:1個

3,AVANTEK VTO-8420 GHz / VCO 外観:TO-8 データ付き 新品
 ※電源電圧 DC15V 在庫数:1個

4,AVANTEK VTO-8490 4.9 - 5.9GHz / VCO 外観:TO-8 データ付き 新品
39,800
 ※電源電圧 DC15V 在庫数:2個


5,TDK 1.6GHz帯(1630-1740MHz)+3V動作・表面実装型・超小型 新品
1,260
 参考例:1627.5MHz / VC = 0V 1676.5MHz / VC = 2V 1775.9MHz / VC = 5V 出力 1mW
 データ・ピン接続については、
ここをクリックして下さい。

6,村田 MQG101-2145 2145MHz 表面実装型・超小型 新品 1,470
大きさ:6.27mm X 6.82mm X 1.80mm

7,100MHz帯VCO -15V動作( OV / 90MHz,-15V / 125MHz程度 ) 出力10mW
5,250
ピン接続:E-GND 1= 出力 2 = -15V / 30mA 4 = 制御電圧

8,MCL JTOS-3000 2300-3000MHz基板実装用VCO 電源=+5V 制御電圧 0-12V 出力10mW
12,600

9,Z-COMM V940ME03 5725-5875MHz +5V動作・表面実装型 ¥20,790 取り寄せ
         他の周波数帯も取り寄せが出来ます。  お問い合せ下さい。
このVCO専用の基板があります。 両面ガラス・エポキシ材 25 X 25mm
内容:基板 X1 RF出力用SMAメス型コネクター X1 周波数制御用SMBメス型コネクター X1 1000PFチップ・コンデンサ X1
数量限定品です。 VCOと同時購入の方( 過去にお買いあげの方も含みます。)に限ります。 ¥4,000

10,10GHz帯VCO 超簡単信号発生器に最適です!
電源電圧:+5V 0.1A 制御電圧:0 - +12V
RF出力:導波管( BRJ-10 / WR-90 )
制御電圧を上げれば、周波数は高くなります。
周波数範囲と出力電力が1台毎に違います。 どれでも、@ ¥12,600
完売しました! 在庫無し


A,10.32-10.50GHz
 制御端子0V時の出力電力:-17dBm
B,10.00-10.10GHz
 制御端子0V時の出力電力:-19dBm
C,10.00-10.17GHz
 制御端子0V時の出力電力:-10dBm
D,10.30-10.53GHz
 制御端子0V時の出力電力:-6dBm

11,Z-COMM V50BS009
920 - 1455MHz VCO 電源電圧 :+12V 35mA コントロール電圧: 0 - 12V
出力電力:+13 ±3dBm  詳細データは、ここをクリック!
新品 ¥9,800
売り切れ

12,MCL JTOS-400 200 - 380MHz 表面実装用VCO
  詳しいデータは、ここをクリックして下さい。  新品 ¥7,800

13,Z-COMM V600MC01 VCO
 出力電力:7-10mW 電源電圧:+5V 大きさ 1 X 1cm
 コントロール電圧:0V / 約1200MHz +3V / 1390MHz +5V / 1502MHz +7V / 1619MHz
 +9V / 1770MHz +12V / 1970MHz +15V / 2160MHz +20V / 2350MHz
 2倍の高調波レベルを利用して4GHz程度まで使用可能です。 ¥9,800
品切れ
このVCO専用の基板があります。 両面ガラス・エポキシ材 25 X 25mm
内容:基板 X1 RF出力用SMAメス型コネクター X1 周波数制御用SMBメス型コネクター X1 1000PFチップ・コンデンサ X1
数量限定品です。 VCOと同時購入の方( 過去にお買いあげの方も含みます。)に限ります。 \4,000



14,Z-COMM  V630ME15 VCO ¥9,800 在庫数:4個
 周波数範囲: 2165MHz - 2360MHz
 コントロール電圧: 0.5 - 10V
 出力電力: +5dBm
 電源電圧: +5V / 24mA
 詳細データは、ここをクリックして下さい。
 このVCOと組み合わせて高周波電源にする為の、高出力アンプも有ります。
このVCO専用の基板があります。 両面ガラス・エポキシ材 25 X 25mm
内容:基板 X1 RF出力用SMAメス型コネクター X1 周波数制御用SMBメス型コネクター X1 1000PFチップ・コンデンサ X1
数量限定品です。 VCOと同時購入の方( 過去にお買いあげの方も含みます。)に限ります。 \4,000


15,Z-COMM  V804ME14 VCO ¥9,800
 周波数範囲: 2300MHz - 2450MHz
 コントロール電圧: 0.5 - 4.5V
 出力電力: +3dBm
 電源電圧: +5V / 28mA
 詳細データは、ここをクリックして下さい。
 このVCOと組み合わせて高周波電源にする為の、高出力アンプも有ります。
このVCO専用の基板があります。 両面ガラス・エポキシ材 25 X 25mm
内容:基板 X1 RF出力用SMAメス型コネクター X1 周波数制御用SMBメス型コネクター X1 1000PFチップ・コンデンサ X1
数量限定品です。 VCOと同時購入の方( 過去にお買いあげの方も含みます。)に限ります。 ¥4,000


16,Z-COMM V844ME01 VCO ¥12,600
在庫数:6個
 周波数範囲: 3200MHz - 3400MHz
 コントロール電圧: 0.5 - 4.5V
 出力電力: +5 ± 3dBm
 電源電圧: +5V / 20mA


詳細データは、ここをクリックして下さい。
 このVCOと組み合わせて高周波電源にする為の、出力40 - 50Wアンプも有ります。
このVCO専用の基板があります。 両面ガラス・エポキシ材 25 X 25mm
内容:基板 X1 RF出力用SMAメス型コネクター X1 周波数制御用SMBメス型コネクター X1 1000PFチップ・コンデンサ X1
数量限定品です。 VCOと同時購入の方( 過去にお買いあげの方も含みます。)に限ります。 ¥4,000


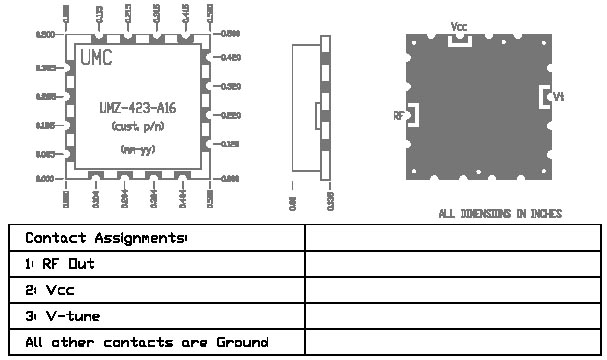

17,UMC UMZ-2224 VCO ¥8,400
 周波数範囲:2156 - 2224MHz
 コントロール電圧: 0.5 - 4.5V
 発振例:コントロール電圧 0V時 / 2110MHz +5V時/ 2270MHz
 出力電力: +1 - +5dBm
 ハーモニクス: -20dBc max,
 電源電圧: +5V / 50mA max,
 ピン接続のデータは、ここをクリックして下さい。
このVCO専用の基板があります。 両面ガラス・エポキシ材 25 X 25mm
内容:基板 X1 RF出力用SMAメス型コネクター X1 周波数制御用SMBメス型コネクター X1 1000PFチップ・コンデンサ X1
数量限定品です。 VCOと同時購入の方( 過去にお買いあげの方も含みます。)に限ります。 ¥4,000

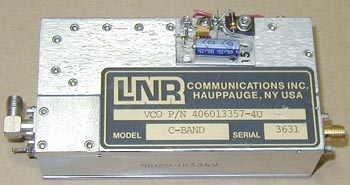

18,LNR C-BAND VCO
周波数:4.57GHz / +5dBm / VC = 0V   5.18GHz / +11dBm / VC = +15V
※ 中心周波数は、トリマで若干の変更が出来ます。
出力コネクター:SMA型メス( J1 ) 周波数モニター:SMA型メス( J2 ) 制御電圧:SMA型メス( VC )
電源電圧:+18V / 0.15A


19,

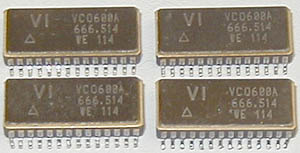

Vectron VCO600A-666.514 Voltage Controlled Saw Oscillator.:

Output:155.520 MHz to 666.514 MHz

* Low jitter, 1.5pS for 622, 3pS for 155 (typical)
* Ideal for clock smoothing, frequency translation,
    clock and data retiming applications
* 10K ECL, PECL logic levels with fast translation times
* Complementary outputs
* Low-profile, surface-mount package
* Output disable feature
* Low frequency clock through feature
詳細データは、ここをクリックして下さい。
1個 ¥1,500 送料は普通封筒に入れて送る場合10個まで\100
5個 ¥6,000    10個 ¥10,000
発振実験用に最適です!

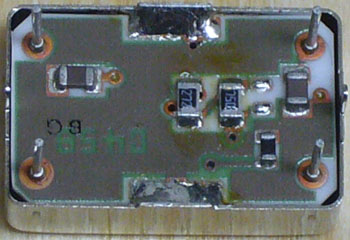

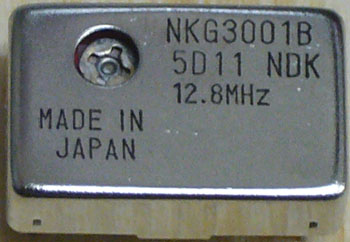

20,日本電波 NDK NKG3001B 12.8MHz VC-TCXO ±2.5ppm
  基準発振器に最適な12.8MHz VC-TCXOです。 大きさ:18 X 11 X 5mm
  ピン接続:右側の画像で 左下:GND 左上:出力 右下:制御端子 右上:+5V / 10mA
  新品 2個1組 ¥1,000/送料¥120  10個 ¥4,000/送料¥150
完売 入荷予定無し

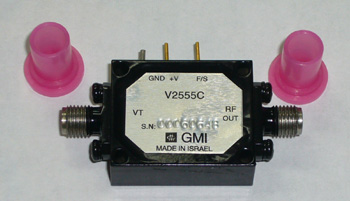

21,GMI( GENERAL MICROWAVE ) V2555C 10GHz帯VCO
 周波数範囲:9.95328 - 10.66423GHz
 コントロール電圧: 3 - 6.5V
 出力電力: +12dBm TYP,
 ハーモニクス: -32dBc
 電源電圧: +12V / 150mA max,
 メーカーの実測データ資料が添付されます。
 新品 ¥50,000 在庫数:1個

22,Z-COMM V602MC01 ( V630,V844と同じ外形です。)
 周波数: 1435MHz to 1650MHz;
 フェーズ・ノイズ: -90dBc/HZ at 10KHz offset;
 制御電圧: 0.5V to 5V
 Tuning Sensitivity: 80MHz (avg)
 出力電力: 7dBm;
 インピーダンス: 50 Ohms
 Load Capacitance: 50pF
 Pushing: < 7MHz/V
 Pulling: < 35MHz (14dB return Loss)
 Operating Temp: -40C to +70C
 電源電圧: 4.5V / 12mA

8,000 在庫数:10個

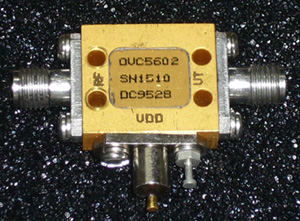

23,PACIFIC MONOLITHICS OVC5602 出力100mWの高出力!

周波数範囲:3.0 - 6.0GHz
 コントロール電圧: 0 ~ -20V
 出力電力: +20dBm typ,
 ハーモニクス: -12dBc
 電源電圧: +15V / 250mA typ,
 新品 ¥40,000 在庫数:1個
 詳しい資料は、ここをクリックしてください。


この他に、基板実装用のVCOの取り寄せが出来ます。
希望周波数をお知らせ下さい。



PLL関連

1,CTI  PLL高出力発振器
 共通仕様:+15V / 0.4A コネクターは、SMAメス型です。
 内部水晶発振器または外部基準周波数5MHzで極めて安定な発振器になります。
 PXS-9107 91.4MHz / 出力0.5W ¥15,000
 PXS-2102 26.4MHz / 出力0.5W ¥15,000

2,California Microwave PC108PL-108

外観がほぼ同じで、出力周波数の違う物があります。 4GHz帯・6GHz帯・18-19GHz帯など
 内部水晶(100.000MHz )を102逓倍して、出力10.200GHz / 10mWにロックします。
 電源電圧 -20V / 0.35A  コネクターは、SMAメス型です。
 内部の水晶を交換すれば、他のアマチュア・バンド内に調整可能です。 ¥45,000
10.2GHz用は売り切れです。

 内部水晶(104.615MHz )を39逓倍して、出力4.080GHz / 250mWにロックします。
 内部水晶を交換すれば、他の周波数でロックできます。
 電源電圧 -22V / 0.5A  コネクターは、SMAメス型です。 ¥38,000

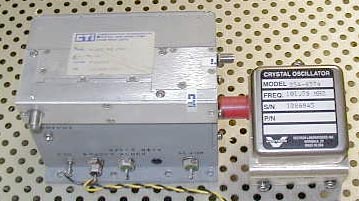

3,CTI P-8328 6105.00MHz PLL発振器
  左側のCTI社製発振器は、そのままで使用すると6.1GHz付近でフリー・ランニング状態で発振します。
  右側のVECTRON社製水晶発振器( 101.75MHz )を外部入力コネクターに接続する事で、
  60次の6105MHzでロックします。
  周波数を変更する場合は、目的周波数の1/60になる発振器を用意します。
  CTI側の周波数をロックするまでネジを廻します( 赤いキャップの部分 )。
  5.5 - 6.5GHz程度は使用できると思います。
  電源電圧:+28V  出力電力:約 +13dBm   ¥50,000

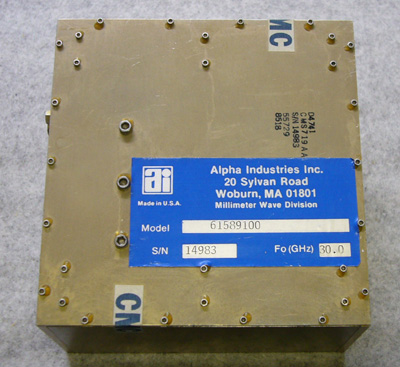

 4,Alpha Model 61589100 30.0GHz PLL発振器 ¥248,000
 周波数:30.0GHz  出力電力:0dBm  出力導波管:UG-599/U( 角型フランジ )
 電源電圧:+/- 15V   DB-9オス型コネクター
 大きさ:108 X 112 X 高さ62mm
 DB-9 / Pin 接続資料
 1 +15 V 2 NC 3 RTN 4 -NC 5 -15VDC
 6 NC 7 CHASSIS GND 8 NC 9 Lock DET

5,MAGNUM MDR5604-104 5.8 -7.2GHz PLS フェーズロックOSC ¥85,000

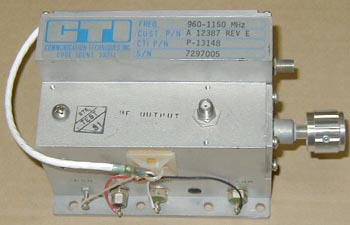

6,CTI P-13148 960 - 1150MHz
周波数範囲:960 - 1150MHz ( 右側のツマミで、900MHz付近から1.2GHzまで可変出来ます。)
出力電力:100mW以上  出力コネクター:SMA型メス  電源電圧:+24V / 0.3A程度
外部から基準周波数を入力すれば、周波数ロックします。
基準周波数は、出力周波数の1/20か1/10を入力して下さい。 入力電力は、0dBm(1mW)です。
例:出力周波数が1GHzの場合は、50MHzまたは100MHzを入力します。
¥25,000 送料¥800
完売しました! 在庫無し

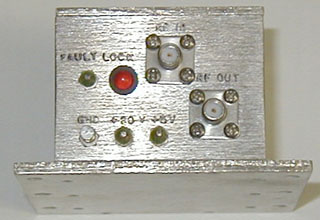

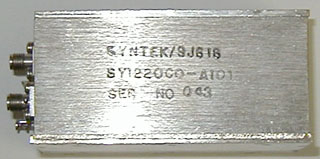

8,SYNTEK SY1220 1.12GHz
周波数:1120MHz
出力電力:10mW typ,  出力コネクター:SMA型メス
電源電圧:+20V / 0.1A程度 +5V / 0.1A程度
外部から基準周波数を入力すれば、周波数ロックします。
基準周波数は、MHz / 0dBm(1mW)です。
¥21,000 送料¥600

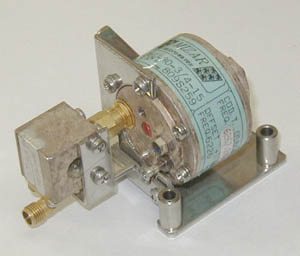

9,5.9 - 6.3GHz帯キャビティ発振器
周波数:5.9 - 6.3GHz帯 ネジで若干の周波数調整が出来ます。
出力電力:10 - 15mW typ,  出力コネクター:SMA型メス
電源電圧:-20V / 0.1A程度 ( -12V程度から使えます。 周波数や出力電力は余り変化はありません。)
出力側に、5.9 - 6.4GHz帯のアイソレーターが取り付けられています。
アイソレーターは、5.7GHzでも使用できます。
これは発振器のみで、PLL化はされていません。
¥15,000 送料 ¥600


10,CTI 12.85 - 13.35GHz フェーズロックOSC
出力周波数:12.85 - 13.35GHz
出力電力:約10mW
外部より基準周波数:
電源電圧:+20V / 0.2A程度
出力コネクター:SMA型メス



YIG-OSC関連

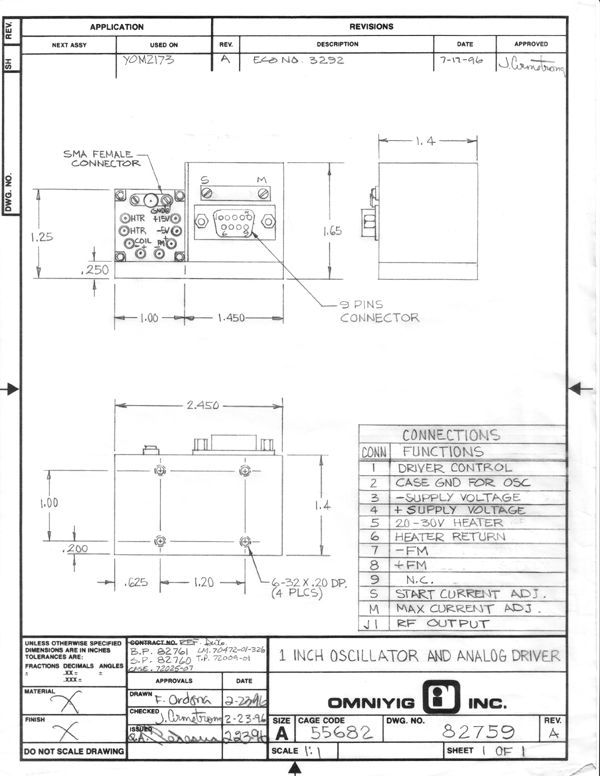

1,OMNIYIG 9.0 -10.5GHz YIG発振器
ドライバー回路付き・未使用 ¥148,000  詳しいデータは ・ OMNIYIG


2,Watkins Johnson WJ2853-16
2.5 - 3.5GHz VCO 電源電圧:+20V ヒーター電圧:推定で24V
ヒーターがある事から、内部はYIGだと思います。
周波数制御コネクター:SMA型メス 出力:SMA型メス
手元に適当な電源がないので、下記条件でテストしてみました。
電源+20V端子とヒーター端子を接続し、+18Vを加えた時に1.8A流れます。
周波数制御コネクターをアースして2.165GHz付近で発振します。
出力は10mW程度出てくると思います。

3,WATKINS-JOHNSON WJ-5041-117 10.0 - 15.5GHz YIG-OSC 39,900
  ※取り外し品で、資料などは一切ありません。



シンセサイザー関連

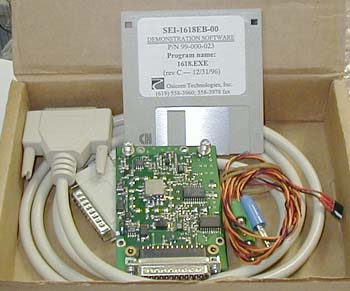

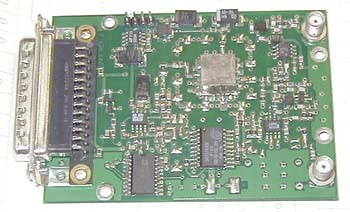

1,Dietechnik SEI-1618EB-00 1600 - 1900MHz PLLシンセサイザー評価キット
周波数レンジ:1600 - 1900MHz
ステップサイズ:250kHz
コントロール:29bit 専用ソフトによるシリアル・インターフェース制御
出力レベル:+7dBm typ, / 50オーム
フラットネス:±2dB
スペクトル純度:
ハーモニクス <-20dBc typ,
スプリアス  <-60dBc
フェーズノイズ:
1KHzオフセット <-80dBc/Hz
10KHzオフセット <-80dBc/Hz
基準周波数:外部より10MHz / +8dBm
注:基板上に10MHzクロックを取り付け可能
電源電圧:+5V 0.3A / +15V 0.15A
専用ソフト(Windows用)、マニュアル・成績試験書・ケーブルなど一式あります。
詳しいデータなどは 右をクリックして下さい! http://www.dietechnik.com/SEI-1618EB.htm

1台のみ ¥58,000

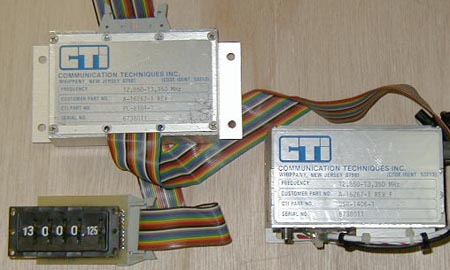

2,CTI 12.85 - 13.35GHz シンセサイザー


周波数範囲:12.850 - 13.35GHz(13.750MHz程度まで出力可能)
ステップ周波数:125kHz
出力電力:+13 - +15dBm
電源 +24V 0.5A程度  +5V 0.5A程度
REF周波数 5MHz 10mW( +10dBm)
注:REF周波数を入力しないと、動作しません。
サムホイール・スイッチの位置がずれている。( 150.125MHz下側にオフセットが掛かった感じです )
以下の様に置き換えて使用して下さい。

13.000.125 → 12.850.000
13.100.125 → 12.950.000
13.150.125 → 13.000.000
13.500.125 → 13.350.000
13.900.125 → 13.750.000
デッド・ストック状態だったので外観程度は良いです。 ¥128,000



HP 86250C 8.2-12.4GHzスイープ・ジェネレーター プラグイン・ユニット
HP 8620スイープ・ジェネレーター用
出力10mW / YIG-OSC ¥102,900

HP 83545A 5.9-12.4GHzスイープ・ジェネレーター プラグイン・ユニット
HP 8350スイープ・ジェネレーター用
出力50mW / YIG-OSC ¥207,900

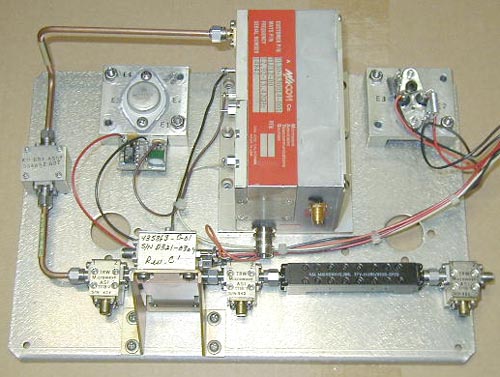

Kuバンド( 13 -14GHz帯 ) アップ・コンバーター
簡単なシグナル・ジェネレーターの替わりにも使用できます。

使用しているユニットの補足です。
PLL-OSCは+20V、アップ・コンバーターは+15Vで動作しますが、それぞれに電源部があります。
全体では+24V / 0.5A程度で動作します。 +24Vは安定化していなくてもOKです。
バンド・パス・フィルターの通過帯域とPLL-OSCの周波数関係からコンバーターのIF入力周波数は、
現状ではこんな感じになります。

PLL-OSCの外部基準周波数範囲:100.6 - 105.2MHz
PLL-OSCの出力周波数範囲:12.8768GHz - 13.4656GHz
BPFの通過帯域:14.0 - 14.5GHz
コンバーターのIF入力周波数範囲:1.0344GHz - 1.6232GHz
注:BPFを交換したり、PLL-OSCの周波数を変更すれば周波数範囲を拡げる事が可能です。

1,
M/A C0M TLK12-00 フェーズロックOSC ( 赤いラベルの部分 )
 周波数範囲:12.92 -13.42GHz
 出力電力:+13dBm typ,
 外部基準周波数:100MHz台 / 入力コネクター:SMA型メス

注:外部基準周波数の128次の高調波でロックを掛けています。
   発振周波数と高調波の次数をネジの調整で多少は変更できるようです。
   発振周波数は、10.1GHz程度までいける様です。 現状の周波数関係は下記に記載。

 フェーズ出力モニター:BNC型メス
 フェーズロックおよびアラーム出力端子
 電源電圧 +20V / 0.4A

外部基準周波数

出力周波数

100.6MHz程度からロック

12.8768GHz

101MHz

12.928GHz

102MHz

13.056GHz

103MHz

13.184GHz

104MHz

13.312GHz

105MHz

13.440GHz

105.2MHzまでロックを保持

13.465GHz

2,アップ・コンバーター部( アクティブ・ミキサー )
 IF入力: 0dBm typ,
 局部発振周波数:1のフェーズロックOSCの出力に接続 ( 12.92 - 13.42GHz )
 出力周波数:13 - 14.5GHz 出力電力:0dBm typ,
 電源電圧:+15V / 0.1A
 DBMを内蔵しています。 主な仕様は下記の通りです。
 RF = 6 -18GHz LO = 4 - 18GHz IF = DC - 3.5GHz 変換ロス = 6dB typ, LO電力 = 10dBm
 単体での動作例です。 IF = 435MHz / 0dBm LO = 10.0GHz / 10dBm RF = 10.435GHz / 0dBm

3,各種フィルター、アイソレーター
 TRW 10.5-14GHz アイソレーター 3個
 Harris 14GHz リジェクト・フィルター 可変可能
 K&L 7段バンド・パス・フィルター cf=14.250 GHz バンド幅=500MHz( 黒色/細長い )

各部品のバラ売りはしていません。
128,000 送料 1,000

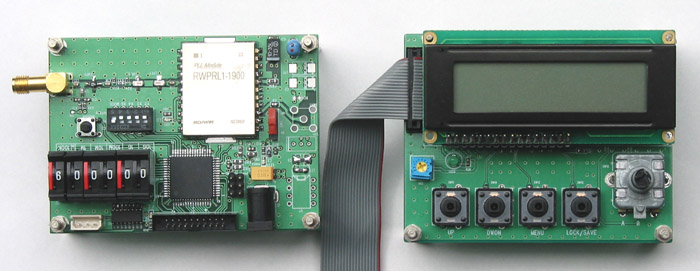

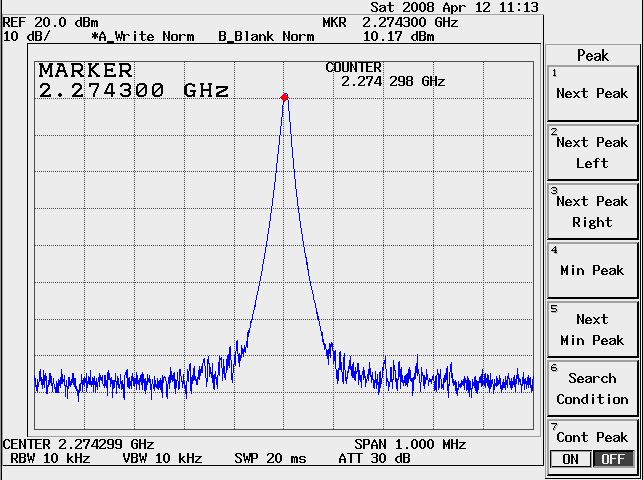

1.5 - 2.3GHz PLL発振器
売り切れ

1. PLO1523 機器仕様
   周波数    1.5GHz 〜 2.3GHz
   最大出力  +10dBm / 50オーム / SMA型メス・コネクター
   電源電圧  +12V 約160mA
   制御方式  サムホイールによる直接制御、または PICによるプログラムロータリーエンコーダにて周波数可変が出来ます。
   PLL発振器と外部逓倍器を併用することで、1.5GHz 〜 13.8GHz間の可変周波数の信号を自由に作ることが出来ます。
  ( 対応するX2 〜 X6逓倍器は、2008年9月ごろ発売予定です。)
   ・10MHz基準発振器を内蔵していますが、外部から基準周波数を入力して更に高安定度のPLL発振器が可能です。
   ・PICによるX2 〜 X6倍の液晶表示が可能です。   周波数ステップは、0.1、1、10、100MHzとなります。

(注) 但し2.3GHzから3GHzは繋がりがありません。




2.45GHz 高周波電源用のアンプもあります。 出力1 - 150W以上


ガン・ドプラー・モジュールの代替品 10.525GHz 誘電体ドプラー・モジュール


Microsemi MDU1020
出力:13dBm EIRP アンテナ利得:8dBi
電源:+5V 40mA typ,  IF出力あり
1個 ¥7,000 送料¥500
詳しい資料は、
ここをクリックしてください。


10GHz帯 CW簡易シグナル・ジェネレーター 受注製作品

REMEC / MAGNUM社のVCOを使用した10GHz帯の簡易シグナル・ジェネレーターです。

おおまかな仕様: CWのみで、変調機能はありません。
周波数範囲:約9.6 - 12GHz程度まで  下記は、コントロール電圧 VS 周波数のサンプル例です。
( 0V時:9.6GHz 2V:9.9GHz 4V:10.4GHz 6V:11.0GHz 8V:11.5GHz 10V:11.9GHz 12V:12.2GHz )
出力:約5mW typ, SMA型メス・コネクター
電源電圧:安定化された+15V 0.2Aが必要です。 ACアダプターが添付されます。
以下は、使用しているVCOのカタログ・データです。
Frequency Drift VS Temperature 125MHz
Frequency Pulling( 12dB Return Loss ) 20MHz
Frequency Pushing 2.5MHz / V
SSB Phase Noise -50dBc / 10kHz
SSB Phase Noise -77dBc / 100kHz
Second Harmonic -12dBc
Modulation Bandwidth 10MHz
Spurious -60dBc

周波数は、高精度ポテンショ・メータを使用しています。
納品時には、目盛に対する周波数と出力電力をADVANTEST R3477 スペクトラム・アナライザーで測定したデータを添付します。
納期:約1ヶ月
98,000

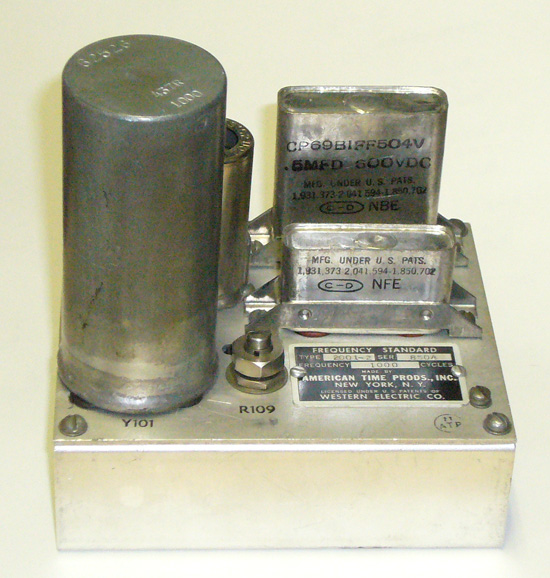

1000サイクル 周波数標準器   1000サイクルの振動と音が楽しめます。


左の円筒に触れば、ぶるぶると微かな振動が・・・・耳を近づければ、ぶ〜んと聞こえてきます。
6AU6を2本使用しています。  6AU6は装着済みです。

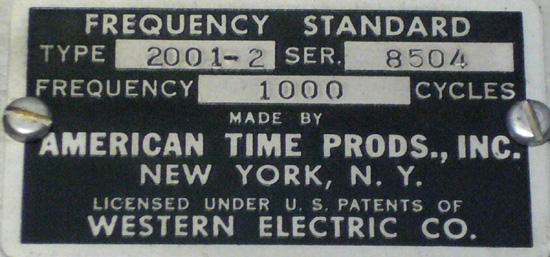

銘板はこんな感じです。

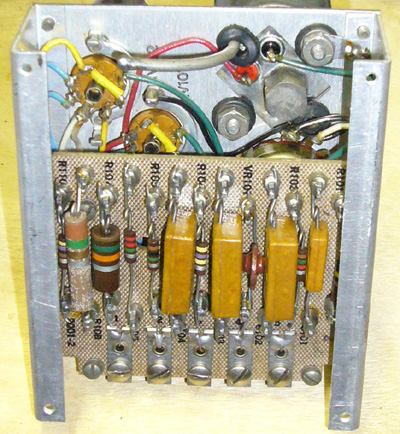

 裏側の様子

回路図・説明書などはありません。
実際に動作させるには、電源回路と真空管回路の確かな知識が必要です。
珍品・特別価格
50,000 送料1,000



戻る

お名前・住所・題名が書かれていないメールには返信していませんのでご注意下さい!
