周波数プリスケーラー完成品


プリスケーラー完成品も各種用意しております。
周波数を測定したいけれど・・・対応する周波数カウンターが無い。
こんな悩みも、このプリスケーラーがあればすぐに解決できます。
 10分周タイプですと、測定周波数を10倍すれば目的の周波数となります。

調整箇所もなく、カウンターに接続するだけです。
電源は、DC12V( 0.2A以内 )で動作します。

納期は、在庫が有れば約2週間です。
※ アメリカより取り寄せになります。
同時に2台注文の場合は5%引き、5台以上は10%引きになります。
送料は台数に関わらず、一律
600です。

送信機の出力を直結して周波数を測定する場合は、必ず適正なアッテネーターを
併用して下さい。 過大入力の場合は、内部回路が破損します。

備考:
プリスケーラーの出力をスペクトラム・アナライザーに接続しても、入力信号は解析できません。
この場合は、分周した信号の解析だけになります。



各種分周比に対応したモデルを用意しています。
購入希望の方に個別資料も用意してありますので、お問い合わせ下さい。

26GHzまでのモデル

モデル名

入力周波数
( GHz )

分周比

入力電力
( dBm )

出力電力
( dBm )

100KHz
SSB Phase Noise
( dBc / Hz )

電源 DC12V
電流( mA )

価 格

FPS-2-18

0.2 - 18

÷2

-15 to +10

-4

-150

80

¥56,000

FPS-4-18

0.2 - 18

÷4

-15 to +10

-4

-150

100

¥56,000

FPS-8-18

0.2 - 18

÷8

-15 to +10

-4

-150

105

¥56,000

FPS-4-26

10 - 26

÷4

-15 to +10

-4

-150

100

¥60,000


12GHzまでのモデル

モデル名

入力周波数
( GHz )

分周比

入力電力
( dBm )

出力電力
( dBm )

100KHz
SSB Phase Noise
( dBc / Hz )

電源 DC12V
電流( mA )

価 格

FPS-2-12

0.1 - 12.5

÷2

-15 to +10

+4

-145

105

¥40,000

FPS-4-13

0.1 -13.0

÷4

-15 to +10

+5

-151

120

¥40,000

FPS-6-12

0.1 - 12.5

÷6

-15 to +10

-1

-144

175

¥46,000

FPS-8-12

0.1 - 12.0

÷8

-15 to +10

-6

-153

70

¥40,000

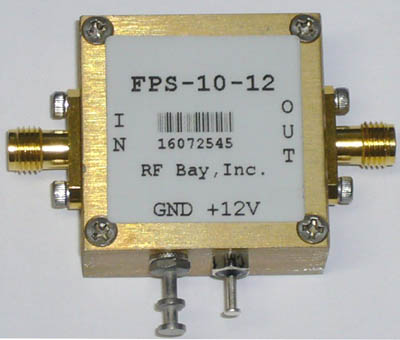

FPS-10-12

0.1 - 12.0

÷10

-15 to +10

-1

-144

185

¥46,000

FPS-12-13

0.1 -13.0

÷12

-15 to +10

-1

-145

185

¥46,000

FPS-20-13

0.1 -13.0

÷20

-15 to +10

-1

-145

195

¥46,000

FPS-24-12

0.1 - 12.0

÷24

-15 to +10

-1

-147

140

¥46,000

FPS-40-12

0.1 - 12.0

÷40

-15 to +10

-1

-147

150

¥46,000

8GHzまでのモデル

モデル名

入力周波数
( GHz )

分周比

入力電力
( dBm )

出力電力
( dBm )

100KHz
SSB Phase Noise
( dBc / Hz )

電源 DC12V
電流( mA )

価 格

FPS-3-8

0.1 - 8.0

÷3

-12 to +10

-1

-153

70

¥36,000

FPS-5-8

0.1 - 8.0

÷5

-12 to +10

-1

-153

80

¥36,000

FPS-9-8

0.1 - 8.0

÷9

-12 to +10

-1

-147

140

¥42,000

FPS-15-8

0.1 - 8.0

÷15

-12 to +10

-1

-147

150

¥42,000

FPS-25-8

0.1 - 8.0

÷25

-12 to +10

-1

-147

160

¥42,000

FPS-64-8

0.8 - 8.0

÷64

-10 to +10

0

-144

75

¥42,000

FPS-72-8

0.8 - 8.0

÷72

-10 to +10

0

-144

75

¥42,000

FPS-80-8

0.8 - 8.0

÷80

-10 to +10

-1.5

-144

70

¥42,000

FPS-128-8

0.8 - 8.0

÷128

-10 to +10

0

-144

75

¥42,000

FPS-136-8

0.8 - 8.0

÷136

-10 to +10

0

-144

75

¥42,000

FPS-160-8

0.8 - 8.0

÷160

-10 to +10

-1.5

-144

70

¥42,000

FPS-256-8

0.8 - 8.0

÷256

-10 to +10

-1

-144

75

¥42,000

FPS-264-8

0.8 - 8.0

÷264

-10 to +10

-1

-144

75

¥42,000

FPS-320-8

0.8 - 8.0

÷320

-10 to +10

-1.5

-144

70

¥42,000

FPS-512-8

0.8 - 8.0

÷512

-10 to +10

-1

-144

75

¥42,000

FPS-520-8

0.8 - 8.0

÷520

-10 to +10

-1

-144

75

¥42,000

FPS-640-8

0.8 - 8.0

÷640

-10 to +10

-1.5

-144

70

¥42,000

FPS-1016-8

0.8 - 8.0

÷1016

-10 to +10

-1.5

-144

70

¥42,000

FPS-1024-8

0.8 - 8.0

÷1024

-10 to +10

-1.5

-144

70

¥42,000

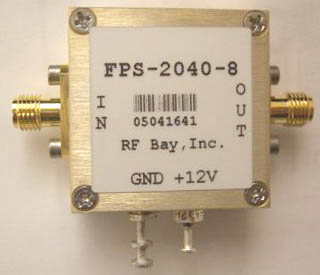

FPS-2040-8

0.8 - 8.0

÷2040

-10 to +10

-1.5

-144

70

¥42,000

FPS-2048-8

0.8 - 8.0

÷2048

-10 to +10

-1.5

-144

70

¥42,000


6GHzまでのモデル

モデル名

入力周波数
( GHz )

分周比

入力電力
( dBm )

出力電力
( dBm )

100KHz
SSB Phase Noise
( dBc / Hz )

電源 DC12V
電流( mA )

価 格

FPS-45-6

0.5 - 6.0

÷45

-12 to +12

0

-144

85

¥38,000

FPS-50-6

0.5 - 6.0

÷50

-12 to +12

0

-144

85

¥38,000

FPS-85-6

0.5 - 6.0

÷85

-12 to +12

0

-144

85

¥38,000

FPS-100-6

0.5 - 6.0

÷100

-12 to +12

-1.5

-144

85

¥38,000

FPS-165-6

0.5 - 6.0

÷165

-12 to +12

-1

-144

85

¥38,000

FPS-200-6

0.5 - 6.0

÷200

-12 to +12

-1.5

-144

85

¥38,000

FPS-325-6

0.5 - 6.0

÷325

-12 to +12

-1

-144

85

¥38,000

FPS-400-6

0.5 - 6.0

÷400

-12 to +12

-1.5

-144

85

¥38,000

FPS-635-6

0.5 - 6.0

÷635

-12 to +12

-1

-144

85

¥38,000

FPS-1275-6

0.5 - 6.0

÷1275

-12 to +12

-1

-144

85

¥38,000

FPS-1280-6

0.5 - 6.0

÷1280

-12 to +12

-1

-144

85

¥38,000

4GHzまでのモデル

モデル名

入力周波数
( GHz )

分周比

入力電力
( dBm )

出力電力
( dBm )

100KHz
SSB Phase Noise
( dBc / Hz )

電源 DC12V
電流( mA )

価 格

FPS-16-4

0.4 - 4.0

÷16

-10 to +10

-1

-144

75

¥34,000

FPS-27-4

0.3 - 4.0

÷27

-12 to +12

0

-144

75

¥34,000

FPS-30-4

0.3 - 4.0

÷30

-12 to +12

-1.5

-144

75

¥34,000

FPS-32-4

0.4 - 4.0

÷32

-10 to +10

0

-144

75

¥34,000

FPS-36-4

0.4 - 4.0

÷36

-10 to +10

0

-144

75

¥34,000

FPS-48-4

0.3 - 4.0

÷48

-12 to +12

0

-144

75

¥34,000

FPS-54-4

0.3 - 4.0

÷54

-12 to +12

0

-144

75

¥34,000

FPS-60-4

0.3 - 4.0

÷60

-12 to +12

-1.5

-144

75

¥34,000

FPS-68-4

0.4 - 4.0

÷68

-10 to +10

0

-144

75

¥34,000

FPS-96-4

0.3 - 4.0

÷96

-12 to +12

-1

-144

75

¥34,000

FPS-99-4

0.3 - 4.0

÷99

-12 to +12

-1

-144

75

¥34,000

FPS-120-4

0.3 - 4.0

÷120

-12 to +12

-1.5

-144

75

¥34,000

FPS-132-4

0.4 - 4.0

÷132

-10 to +10

-1

-144

75

¥34,000

FPS-192-4

0.3 - 4.0

÷192

-12 to +12

-1

-144

75

¥34,000

FPS-195-4

0.3 - 4.0

÷195

-12 to +12

-1

-144

75

¥34,000

FPS-240-4

0.3 - 4.0

÷240

-12 to +12

-1.5

-144

75

¥34,000

FPS-260-4

0.4 - 4.0

÷260

-10 to +10

-1

-144

75

¥34,000

FPS-381-4

0.3 - 4.0

÷381

-10 to +10

-1

-144

75

¥34,000

FPS-384-4

0.3 - 4.0

÷384

-10 to +10

-1

-144

75

¥34,000

FPS-508-4

0.4 - 4.0

÷508

-10 to +10

-1

-144

75

¥34,000

FPS-765-4

0.3 - 4.0

÷765

-12 to +12

-1

-144

75

¥34,000

FPS-768-4

0.3 - 4.0

÷768

-12 to +12

-1

-144

75

¥34,000

FPS-1020-4

0.4 - 4.0

÷1020

-10 to +10

-1

-144

75

¥34,000
