色々な小物パーツ

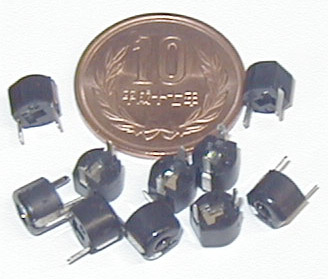

村田 90PFセラミック・トリマ( TZ03R900E169B00 )
最小 9PF 最大90PF 小電力送信機に最適です。 ROHS対応品
10個 ¥700  20個 ¥1,300  50個 ¥3,000 100個 ¥5,000
500個 /1000個は大幅割り引きになります。
※最小注文個数10個 送料は100個まで¥100
詳しいデータは、ここをクリックして下さい。
MURATA_TZ03R900_1.pdf



各種水晶発振子
HC-18/u 10MHz水晶発振子
売り切れ
応用例:10MHz水晶発振器の出力に接続して綺麗なサイン波を得るフィルター作りなど

TOYOCOM HC-49/u-70 5MHz水晶発振子
売り切れ
応用例:5MHz水晶発振器の出力に接続して綺麗なサイン波を得るフィルター作りなど
新品・5本 ¥500 普通封筒に入れて送る送料込み 10本では¥900 普通封筒に入れて送る送料込み
20本 ¥1,500 50本 ¥2,500

リバー HC-49/u 03 新品 16.000MHz 10本¥500 普通封筒に入れて送る送料込み


NDK HC-14A/u 500kHz
新品 ¥  普通封筒に入れて送る送料込み  売り切れ
高さ:15mm HC-6/uと比較して、高さが低い以外は寸法は同じです。
分周用ICと組み合わせて、ラジオなどのマーカ発振器に最適です!


VALPEY HC-13/u 45.540kHz 新品・紙箱入り \1,600 普通封筒に入れて送る送料込み 在庫数:10個
HC-13/u 96.9kHz ¥1,000 普通封筒に入れて送る送料込み 在庫数:1個のみ
HC-18/u 100kHz ¥2,500 普通封筒に入れて送る送料込み 新品  在庫数:4個
注:100KHzはHC-18/uのみ在庫があります。  HC-13/uではありませんから、お間違えなく!

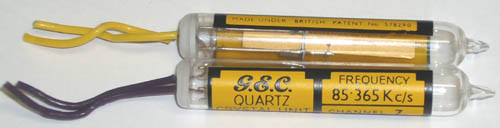

イギリス GEC社製 ガラス管入り 水晶発振子 味がありますね。  発振は確認済みです。
84.460kHz / 84.645kHz / 84.825kHz / 85.545kHz
上記の周波数のみ 各1本の在庫があります。
ガラス部分の長さ:59mm 径:9mm
¥1,500 送料 ¥200  2本以上は、単価 ¥1,250 送料 ¥200


Northern Engineering Laboratories社製 84. 825kHz 画像・上 在庫数:10本
BLOVA WATCH製 85.000kHz 画像・下  在庫数:10本
BLOVA WATCH製 113.100kHz 画像・下 在庫数:10本
ガラス部分の長さ:59mm 径:9mm  いずれも新品デッド・ストックで、箱または袋入りです。
1,800 送料200

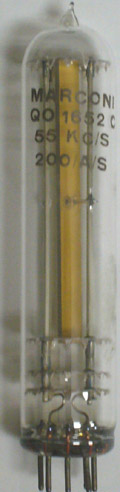

イギリス Marconi社製 55kHz 水晶発振子 これも、味がありますね。  発振は確認済みです。
MT管サイズ( 7ピン )  ガラス部分の長さ:80mm  1本のみ ¥5,000 送料¥500 売り切れ

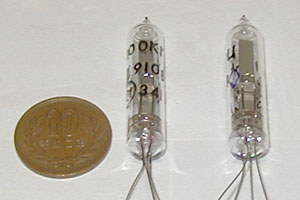

100kHz ガラス管入り水晶発振子  ロシア製の珍品です!
新品!

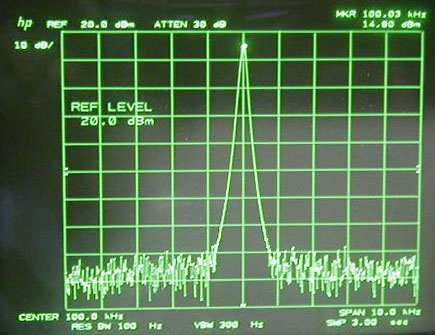

CMOS(74HC04 )による発振回路を組んで、出力を観測したところ
\3,000 2本のみ入荷しました。
  絶滅危惧パーツに指定
分周用と組み合わせて、ラジオなどのマーカ発振器に最適です!

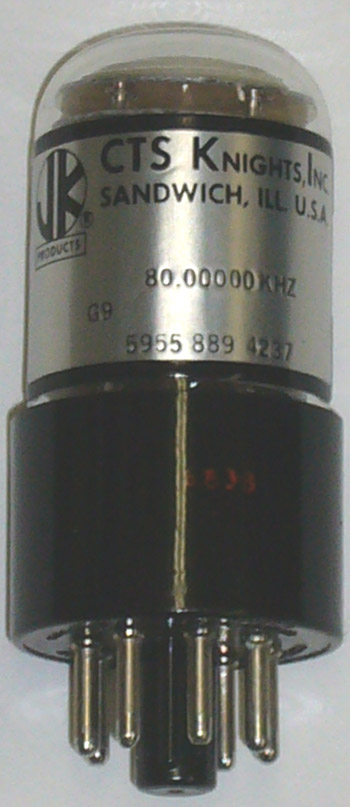

CTS 80.00000kHz GT管の大きさです。 新品・個装袋入り
¥10,000 在庫数:1個


80.860KC GT管の大きさです。 新品・箱入り
8,000  在庫数:1個


ロシア製1000kHz 水晶発振子 珍品です!

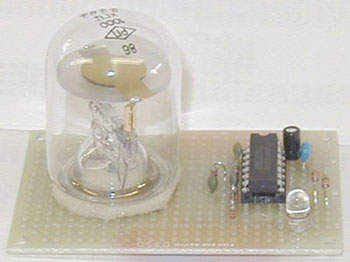

大型( 直径:29.7mm 長さ:44.8mm)の発振子です。 CMOS( TC4069BU )でテスト用回路を組んでみました。


発振回路の後に1段バッファを入れています。 出力は、1000PFで直流カットして抵抗によるアッテネーターを入れています。

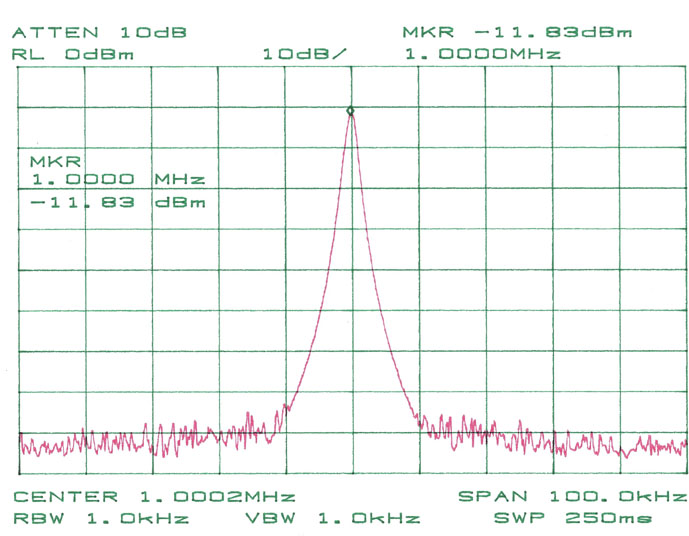

アッテネーター無しでは、出力電力は+3 - 10dBm程度あります。 ※ 使用するC-MOS ICに依って変わります。
珍しいロシア製の水晶発振子を使って、マーカー発振器などを製作するのも面白いと思います。
3本のみ再入荷しました。  ¥8,000  絶滅危惧パーツに指定

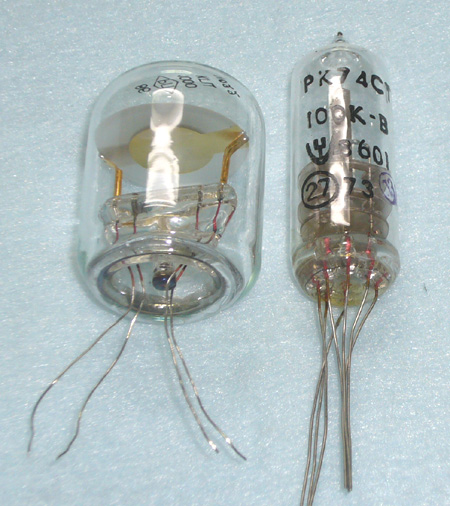

左:1MHz  右:100kHz

入手困難な100kHzも3本再入荷しました。  ¥6,500



5.2GHz スリーブ・アンテナ
以下の改造で、5.7GHzで使用できます!
コネクター SMA型オス
全長( Lになった部分から先端まで ) 約7cm

5.7GHz用に改造する方法は・・
1,左側画像の下が改造前です。
 アンテナ部分のカバーを根元にカッターナイフです少しずつ廻して傷を付けます。
 それほど深く入れなくても外れると思います。

2,左側画像の上は、カバーを外した状態です。

3,アンテナ部分はセミリジッド・ケーブルを利用しています。
 右側画像で、右寄りの真鍮製パイプから芯線の先端まで約13mmあります。
 5.76GHzでの長さは計算すると11.3mmになりますが、実測ではもう少し短い所に最良点が有る様です。
 11.3mmに切断してから、少しずつ短くすると良いと思います。
 微妙に変化するのでVSWRブリッジで同調点を確認しながら作業するのが理想的です。
 切りすぎた場合は、半田を盛る事で同調周波数は低くなります。

4,改造後はカバーを元に戻します。 2液混合のエポキシやアロン・アルファなどで固定して下さい。

新品 1本 ¥1,500 普通封筒に入れて送る場合の送料込み
   5本 ¥5,000 普通封筒に入れて送る場合の送料込み
   10本 ¥8,500 普通封筒に入れて送る場合の送料込み
簡易書留をご希望の場合は、それぞれ¥350加算して下さい。


適当にケーブルを切った時のVSWR特性・参考例です。

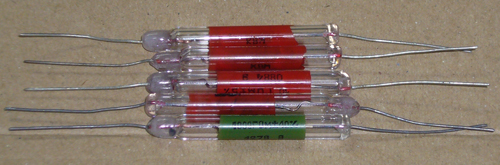

ロシア製 ガラス封入入り高抵抗 5本1組

3Wタイプ 100MΩ 1GΩ 10GΩ 100GΩ ±5%
3Wタイプ    1000GΩ ±10%



ガラス部分の大きさ 径:約 5mm  長さ:約40mm
各抵抗値1本 計5本1組 ¥12,000 送料¥510
