23GHz帯 RF Outdoor Unit( ODU ) 入荷！
中央がアンテナ開口部 出力は100mW以上！
左側：手前が局部発振PLL部・中央が送信・受信部
右側：電源部とコントロール部？
24GHz帯用に改造するのも面白いと思います。
ドーム上のアルミ・カバーが付きますが、若干の傷・へこみがあります。
1台 ￥50,000 2台 ￥80,000 在庫2台のみ
2チャンネル・オシロスコープに時計を表示させてみよう！
基板上に載る全部品のキットです。 ケースなどは付属しません。
組立は約30分程で出来、電源( DC5V 0.1A )を用意すればすぐに使えます。
組立や部品リスト・質問などの説明は英語のみで、日本語の用意はありませんのでご注意下さい。

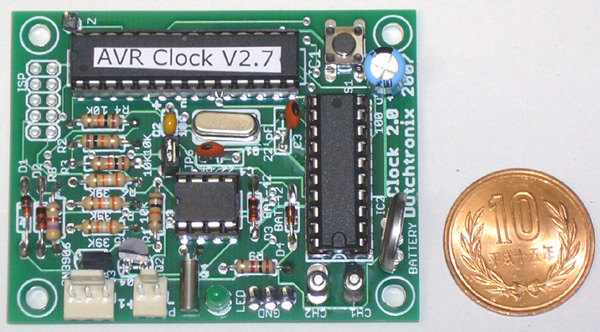

完成後の外観 49 X 63mm

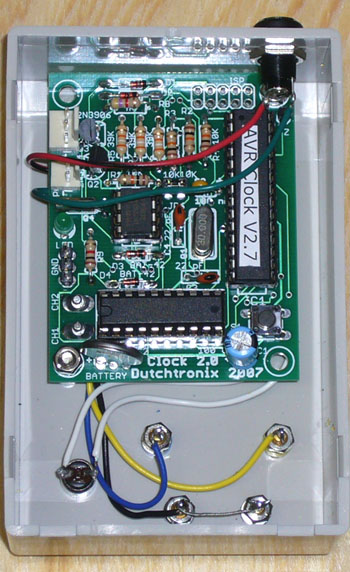

ケースに入れてみました。 ピン端子を使って、プローブが外れないようにしています。

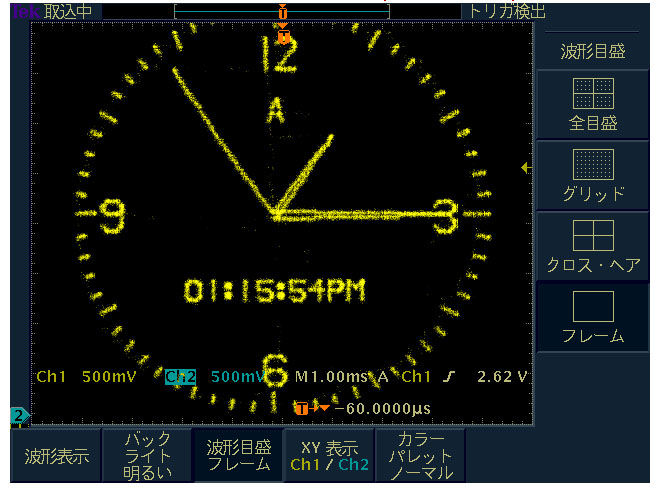

TEKTRONIX TDS3054Bで表示させた画像です。
使用するオシロスコープは、デジタル方式よりもアナログ方式の方が綺麗に表示されます。
TEKTRONIX 475での表示例は、下記ページをご覧下さい。
