検波器・ミキサー・逓倍器

一部のパーツに関しては、取り寄せや注文製作できる物もあります。
ご希望の物がありましたら、メールで仕様書を添付してお尋ね下さい。



★ ダ ブ ル ・ バ ラ ン ス ド ・ ミ キ サ ー / DBM ★

1,MCL 4212B
 RF / LO = 2 - 4.2GHz   IF = DC -1.3GHz SMA型 新品
13,650
 LO = +7dBm RF最大入力 = 50mW 変換ロス = 7 - 8.5dB

2,TDK CB346M1A RF / LO = 1 - 2200MHz  IF = DC - 500MHz
変換ロス = 10dB  L0 = +7 - +10dBm 最大RF入力 = 50mW
¥1,500   5個で¥5,250( 数量限定セット ) 10個で¥9,450
※8ピン・基板取り付け用 若干ロスは増えますが、2.4GHzでも十分に使えます。
ピン接続は、RF=1 LO=8 IF=3 GND=2,5,6,7 になります。
データは、ここをクリックして下さい。


3,W・J M89C
RF / LO = 2-18GHz IF = 1 - 8GHz SMAメス型
売り切れ
LO = +10dBm RF最大入力 = 400mW/25℃  変換ロス = 8.5dB typ,

4,Watkins Johnson M4A
RF&LO = 10 - 1500MHz IF = DC - 1GHz / 高信頼性 / 新品
5,250

5,ANAREN 70117 RF&LO = 4 - 8GHz  IF = DC - 900MHz / SMA型SBM / 新品
42,000

6,WJ M62EC M62EC RF/ LO = 3.7 - 4.2 GHz   LO = +7 - 9 dBm  IF= DC - 1450 MHz
 SMA型DBM ¥15,000

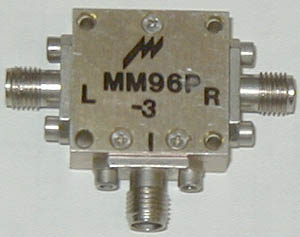

7,MAGNUM MM96P-3
RF : 6-18 GHz
LO : 4-18 GHz
IF : DC-3.5 GHz
Conversion loss 6 dB typ,
LO power required 14 dBm typ,
3rd order intercept +18 dBm
1dB compression point 8 dBm
¥50,000
売り切れ

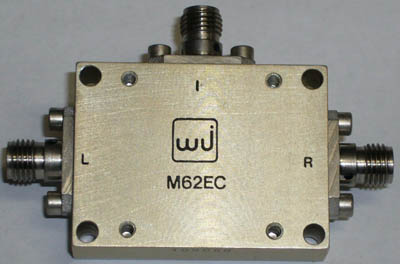

8,WJ M62EC
RF / LO = 3.7 - 4.2 GHz
LO = +9 dBm typ,
IF = DC - 1450 MHz
¥28,000  在庫数:1個

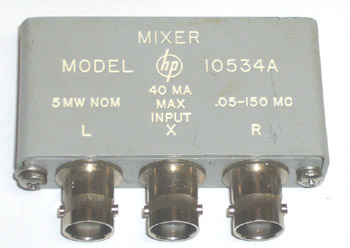

9,HP 10534A
RF / LO = 50 kHz - 150 MHz
LO = +7 dBm
IF=DC-150 MHz
¥21,000 在庫数:1個
長波帯を受信する際のコンバーターとしても最適です。
40KHz( JJY )をXに、3MHz / 2mW / +3dBmをLに接続すればRには3040KHzの出力が得られます。
40KHzそのままを受信した場合に比べ、変換損失は6dB程度ありますが良好に受信できました。


10,M/A-COM M50C
RF / LO = 2GHz - 26 GHz
LO = +10 dBm
IF =1GHz -15GHz
売り切れ 在庫数:1個


11,REMEC / MAGNUM MC64PG-11
RF / LO = 8GHz - 12GHz
LO = 10dBm
IF =
¥45,000  在庫数:4個
メーカーのURLでは、同じモデル番号が見つかりませんので調査中です。 メーカーURLは、ここをクリックして下さい。


12,ECLIPSE MICROWAVE J2012MB
RF / LO = 2GHz - 12GHz
LO = 10dBm
IF = DC -2GHz

詳しい、資料はここをクリックして下さい。 PDF形式です。



スペクトラム・アナライザー用 外部ミキサー

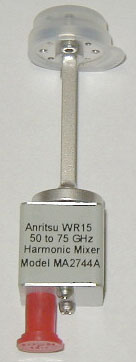

アンリツ MA2744A
周波数範囲:50 - 75GHz  入力:WR-15導波管
出力:SMA型メス
LO レベル:  +12 dBm nom. (+6 to +18 dBm において使用可能).
Maximum power = 100 mW (RF + LO power).
ミキサバイアス:  0 to 10 mA typical, 20 mA. max.

対応機種:アンリツ 37XXXシリーズなど (下記を参照の事 )
備考:OLESON MICROWAVE LABS社のOEM製品です。
   詳細データについては、
http://www.oml-mmw.com/ でご覧下さい。

外部ダイプレクサが不要な機種: Advantest 3271/72, Anritsu MS2802 / MS710,
                Tektronix 2782 / 84 , EIP カウンタ,SA レシーバ

外部ダイプレクサが必要な機種:Agilent 70000/8560/8590,
               IFR 900, Marconi 2393, Tek 2790/ 2750/490 シリーズ
売り切れ

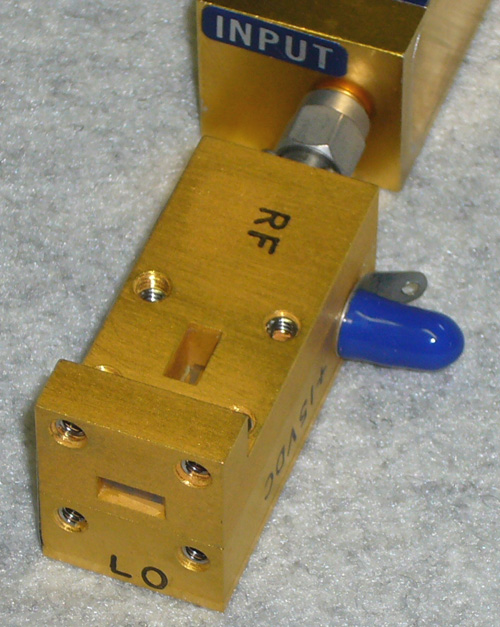

ALPHA IND.  34 - 38GHz ミキサー

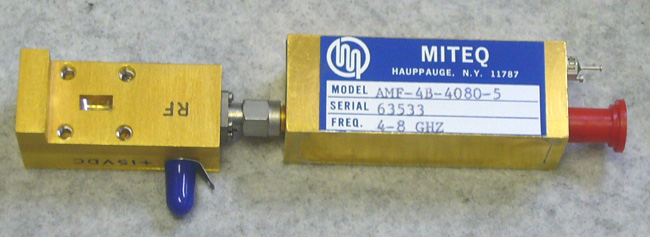

IF出力にMITEQ社 AMF-4B-4080-5 ローノイズ・アンプが接続されています。


RF / LOは、導波管 WR-28( UG-599/u )です。


デッド・ストック品 148,000

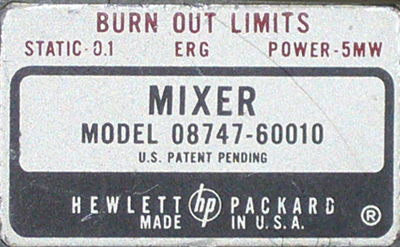

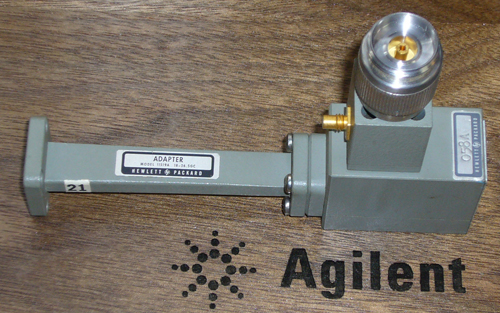

HP 08747-60010 導波管ミキサー


HP  11517A ミキサーと同等品の様ですが、ネットワーク・アナライザ用なのでコネクターがBNCメスからAPC7になっています。
導波管アダプターは、18 - 26.5GHzテーパ管です。  テーパ管を交換すれば、12.4 - 40GHzまで
¥30,000



★ 検 波 器 ★

1,HP 8470B 10MHz-18GHz / APC-7型 ・ BNC型メス / 1822A二乗特性負荷付き 新品 売り切れ

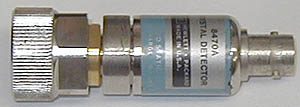

2,HP 8470A 10MHz - 18GHz / APC-7型 ・ BNC型メス / マイナス出力
22,000 売り切れ

3,JRC 18-26GHz 導波管型 UG-595/u 中間に取り付けるタイプです。
5,250

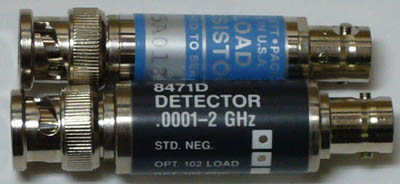

4,HP 8471D 100KHz - 2GHz BNC型オス
・ BNC型メス(マイナス出力)
 新品・テクニカル・データ(印刷物)が付属します。

 上の画像 8471D  在庫数:1本 ¥22,000
 下の画像 8471D+最適二乗負荷付き 在庫数:1本 ¥28,000

5,Alpha(TRG)60403800/070 33 - 50GHz検波器
 WR-22 フランジ UG-383/u
 出力:SMAメス  新品
148,000

6,HP 83036C
10MHz - 26.5GHz方向性検波器
入出力:APC3.5メス 検波出力:SMC
70,000

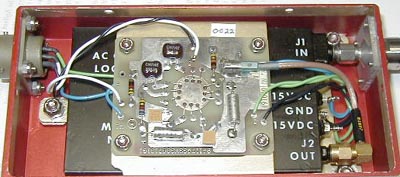

7,10 - 18GHz / -50 to +10dBm 検波器 + LOGアンプ( フタを開けたところです。 もちろん、フタ付きです。)
 入力コネクター:TNCオス( N型/SMA型にも交換可能です。)
 電源電圧:+/- 15V
 ネットワーク・アナライザー / スペクトラム・アナライザー製作に最適!
 保守用ユニットの為、ほとんど傷無しの極上品
73,500


8,TRW 21847 5-24GHzで使用できます。 準備中!
10/24GHzでは、10mW程度の入力で0.2V程度の出力があります。 ( 10KΩ負荷時 )
RF入力 = SMA型オス 検波出力 = 現在、コネクターを探しているところです。

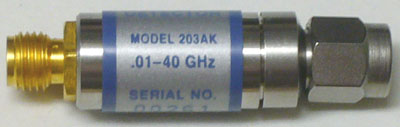

9,KRYTAR 203AK 10MHz -40GHz ゼロ・バイアス ショットキー検波器
感度: 0.5 mV/μW   出力容量: 30 pF
最大入力:100 mW   出力の極性 Negative
入力コネクター:K型オス 出力コネクター:SMA型メス
新品 ¥85,000
 売り切れ


10,HP /AGILENT 8471E 10MHz - 12GHz
周波数レンジ:10MHz-12GHz
周波数応答: ±0.23 dB(〜4 GHz)、±0.6 dB(〜8 GHz)、±0.85 dB(〜12 GHz)
最大SWR: 1.2(〜12 GHz)
低レベル感度: > 0.5 mV/μW
最大動作入力パワー: 200 mW
最大入力パワー: 0.7 W(1分間以内の代表値)
出力極性: 負  出力コネクター:SMC
入力コネクタ: SMA(オス)
HP 8471E
 売り切れ

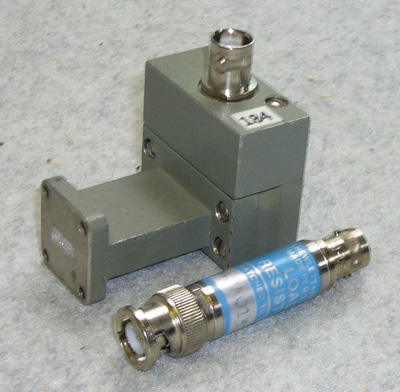

11,HP K422A 18.0 - 26.5 GHz検波器
  UG-595/u導波管 検波出力:BNC型メス 最適二乗負荷付き ¥50,000


負荷抵抗のBNCメス側の外周部に少しへこみがありますが、動作には支障はありません。
  他にも、HP R422A 26 - 40GHz検波器もあります。


12, M/A-COM Omni Spectra 2087-6001-00
  周波数範囲:10MHz - 18GHz 仕様書には20GHzまで使用可能と記載されています。
  入力コネクター:SMA型オス  最大入力:100mW  検波出力:SMA型メス( マイナス出力 )

  詳しい仕様は、ここをクリックして下さい。
  新品 ¥32,000  在庫数:2個

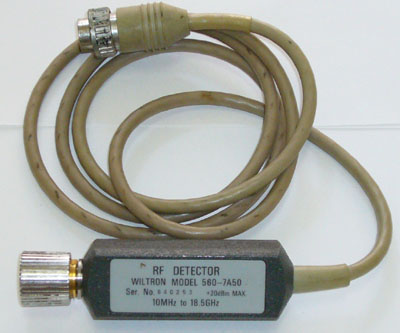

13,WILTRON 560-7A50 10MHz - 18GHz 最大電力:+20dBmまで
 入力コネクター:APC7型
 対応機種:WILTRON社製スカラー・ネットワーク・アナライザー、アンリツMS2711A等電力測定が可能な機種
 ¥40,000 送料¥600 在庫数:1本



14,HEROTEK DZR185AA 10MHz -18GHz ゼロ・バイアス ショットキー型
  最大電力: 200mW   新品 ¥29,000
売り切れ
  メーカーの資料は、ここをクリックして下さい。 PDF形式です。



★ 逓 倍 器 ユ ニ ッ ト ★

1,入力 650MHz ・ 出力 1.3GHz 入出力=SMAメス・コネクター 10,500

2,入力 3.5GHz / +13dBm ・ 出力 10.5GHz / -3dBm 入力=SMAメス 出力=導波管
15,750

3,入力 5GHz / +10dBm ・出力 10GHz / -10dBm
SMAコネクター 0.5W入力可能
13,000

4,入力 960MHz / +13dBm ・ 出力 5.76GHz / -12dBm
5.76GHzのSGの替わりに最適!
10,500

5,WJ FD93 SMA型2逓倍器
IN 〜 9GHz / +13dBm OUT 〜 18GHz  損失10dB程度
84,000
※若干ロスが増えますが、IN/12GHz・OUT/24GHzも可能です。

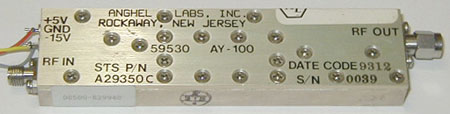

6,ANGHEL AY-100 アクティブ・ダブラー
入力周波数:4.5 - 5.0GHz / 0dBm / SMA型メス・コネクター
出力周波数:9.0 - 10.0GHz / 0dBm / SMA型オス・コネクター
電源電圧:+5V / -15V
未使用品
98,000

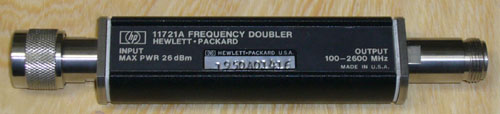

7,HP 11721A 周波数ダブラー 入力:N型オス 出力:N型メス
 入力周波数: 50MHz - 1300 MHz  出力周波数:100MHz - 2600MHz
 変換損失: +13 dBm 入力時 / 50MHz - 1280 MHz <15 dB
 スプリアス:+13 dBm 入力時 < -50 dBc / 50MHz - 1280 MHz) f/2, -15 dB; 3f/2, -15 dB
 信号発生器( SSG )の簡単な周波数拡張用に最適です。
50,000 在庫数:1個

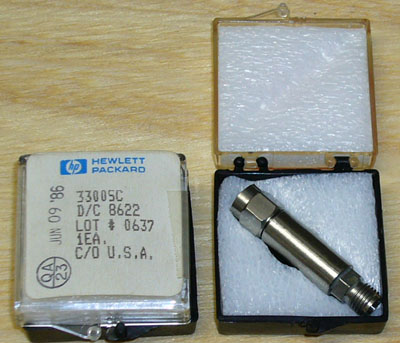

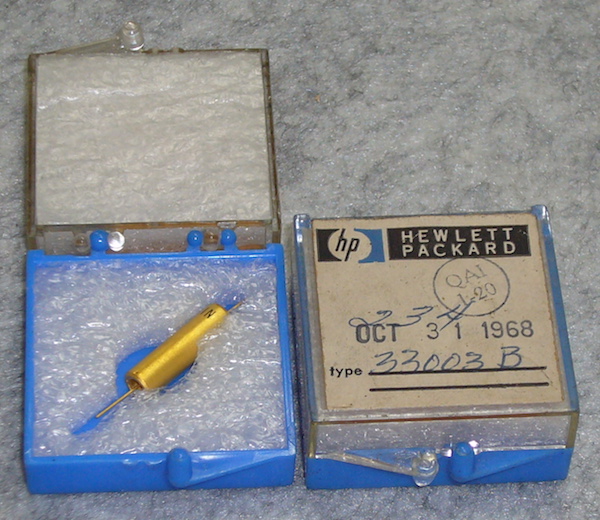

8,HP 33005C ステップ・リカバリ・ダイオード( コム・ジェネレーター )
 応用例:100MHz,500MHzなどの低い周波数を入力し、18GHz程度までの高調波が簡単に取り出せます。

40,000 在庫数:1本

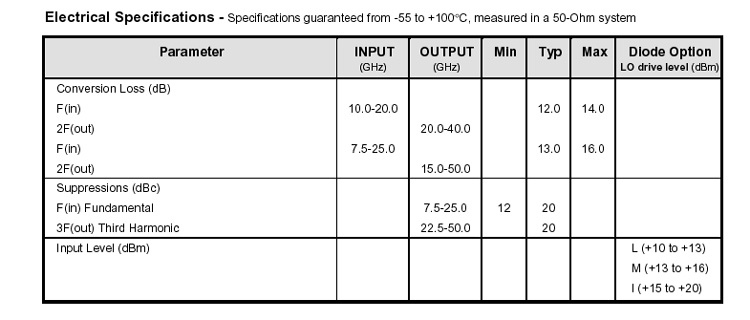

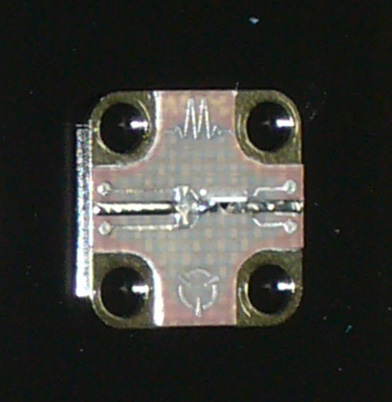

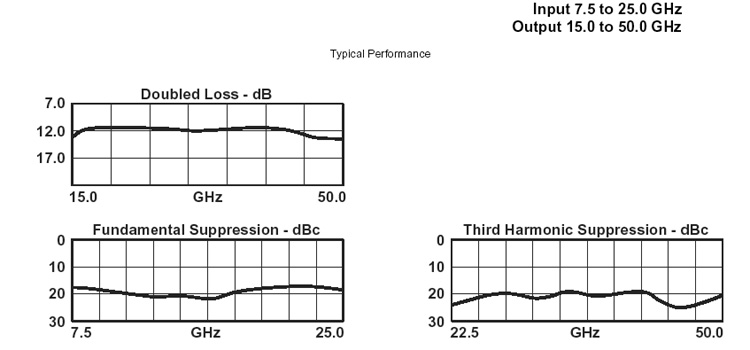

9,MARKI MICROWAVE D-1550  広帯域 15 - 50GHz 2逓倍器


パッケージに封入していないので、製作時の自由度が高いです。

入力周波数:7.5 - 25.0GHz
出力周波数:15.0 - 50GHz
入力電力:+10 - +13dBm
変換損失:12dB typ,
スプリアス:20dBc

限定数量 1台 ¥39,800
備考:販売に関して、使用用途・最終ユーザーを明記した書類を作成していただきます。
   住所・氏名( 会社名 )・電話番号( 固定電話のみ )・自筆で署名と捺印が必要です。
   日本国内のみの使用に限ります。



詳しい資料は、ここをクリックしてください。




アクティブ型周波数ダブラー 信号発生器などの信号を2倍に、広帯域化が出来ます!

●Hittite社 HMC561LP3 評価ユニット
入力周波数:4 - 10.5GHz / 0 - +6dBm
出力周波数:8 - 21GHz / +14dBm
入・出力コネクター:SMA型メス
電源電圧:+5Vの他に、要バイアス電源
US$454.00   ¥45,000 送料¥600

詳しい資料は、ここをクリックしてください。   hmc561lp3.pdf

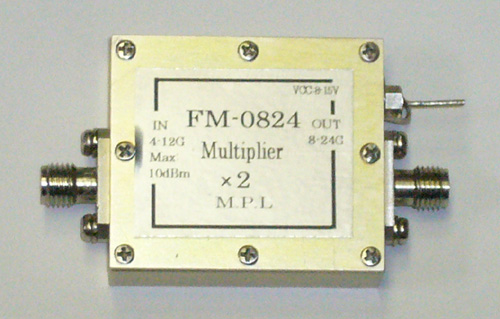

●MPL FM-0824  広帯域アクティブ・ダブラー  受注生産  2011年12月12日現在 在庫数:2台 即納可能!


入力周波数:4 - 12GHz  入力レベル:-11 〜 +5dBm typ,
出力周波数:8 - 24GHz  出力レベル:+16 〜 +18dBm typ,
ハーモニクス:-20dBc
上限周波数は26GHzまで使用可能です。
入・出力コネクター:SMA型メス
電源電圧:+ 8 〜 +12V 約0.1A
98,000
