★ 受信機関連パーツ ★

1.2GHz FM受信機( コンバーターと組み合わせて、親受信機に最適 )
MR-320PLR　
受信範囲：895MHz - 1560MHz　FM音声対応
周波数設定ステップ：500KHz / 1MHz / 10MHz / 100MHz
入力コネクター：F型メス
出力コネクター：音声（ L / R )　モニター出力( NTSC )　RCAメス型
電源電圧：DC12V 0.7A( 本体のみ )
ACアダプター付き　\32,800　完売しました！

このままで、1.2GHzのFM-ATV受信機になります。
コンバーターと併用して、10GHz/24GHzの親受信機に最適です。
10GHzの場合は、BSコンバーターやCSコンバーターでIF周波数が895-1560MHz内に収まっていれば
簡単に受信機が出来上がります。
CSコンバーターの場合、受信周波数は12.25 - 12.75GHz　IF周波数が950 - 1450MHzなので、
LO周波数は11.3GHzになります。
これに10.2GHzを入力した場合のIF周波数は1.1GHzとなります。　
但し、RFアンプ部分のスタブ調整をしないと遠距離通信をする場合は
感度不足になります。　室内実験や近距離なら問題なく使えると思います。

　

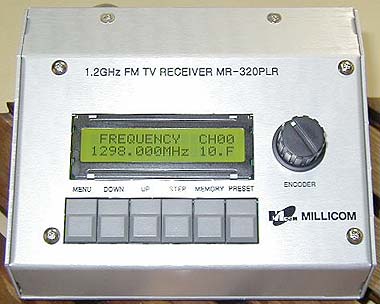

外観は、こんな感じです。

BSコンバーターの局部発振周波数を変更する事で、10GHz/アマチュア・バンドに対応します。
具体的には、内部の誘電体共振器を11.26GHzに交換します。
応用例として、10GHz FM-ATV用の受信コンバーターや1GHz程度まで測定できる周波数カウンターや
スペクトラム・アナライザーと組み合わせて簡易10GHzモニターのコンバーターにも使用できます。

周波数変更後の周波数関係は下記の様になります。
局部発振周波数(fLo) 11.26GHz付近
入力周波数(fIn) 　　 10.200GHz
IF周波数(GHz)　= fLo - fIn の関係式で求める事が出来ます。　　

※このままでも室内実験には十分に使えますが、屋外に設置して通信用にする場合は
　内部ＢＰＦ部分のパターンのトリミングが必要になります。
　周波数を下げる為、銅箔テープをＢＰＦパターンと同じ幅に切ってゲインが最大になるようにします。　
　1mm程度の長さでアマチュア・バンドに入ると思います。
　張り付けるだけでも良いのですが、半田付けがベストです。　この作業はお客様で行って下さい。
　この作業をすれば、ゲインは20dB程度の増加が期待できます。

10GHzコンバーター　NP-10C　の主な仕様( 局部発信周波数を変更後 )
入力コネクター　SMA型メス
出力コネクター　F型メス
電源電圧　　　　+15V 0.2A（ F型コネクターに重畳・給電しています。）
入力周波数　　　10.200GHz　
局部発振周波数　約11. 26 GHz
IF周波数　　　　約 1.06GHz

BPFは、中央のコの字の部分になります。　ほんの少しだけ銅箔テープで長くして周波数を低い方に
トリミングします。　実際に信号を受信するか、信号発生器を持っている知り合いに頼むと良いでしょう。
本体( SMAコネクター・11.26GHz/誘電体共振器・銅箔テープが含まれます。 )　
SMAコネクターと誘電体共振器は取り付けていません。　各自で取り付けをお願いします。

工作手順：
1,RF入力部にプラスチックカバーが取り付けられています。　この部分にはピン端子が半田付けされています。
　このピンを外して、替わりにSMAコネクターを半田付けします。
　そのままだとグラグラしますから、半田付けの前に必ず穴を開けて固定して下さい。
　コネクターの穴が開いた部分は、銅箔テープを貼り周りを半田付けしておくと完璧です。

2,局部発振部分の金属カバーを外して、誘電体共振器を外します。
　プラスチック・ネジが折れる確率は非常に高いです。
　折れた場合は、ネジの穴に残っているネジの残骸をカッター・ナイフなどで綺麗に取り去ります。
　その後、11.26GHzの共振器をアロン・アルファ等の接着剤で固定します。
　共振器は、白い部分を下側にします。　固定された後で、金属カバーを元に戻して完了です。


3,室内実験や近距離での使用は1,2の改造だけで使えると思います。
　遠距離で使用したい場合は、プリント・パターンのトリミングが必要になります。
　BPFは、中央のコの字の部分になります。　
　ほんの少しだけ銅箔テープで長くして、周波数を低い方にトリミングします。　
　実際に信号を受信するか、信号発生器を持っている知り合いに頼むと良いでしょう。
　電圧が掛かっている部分があるので、ショートには充分注意しましょう。

注：いつでも在庫がある訳ではありません。　完売しました！
技術サポートはしていませんから、自分で何とか出来る人向けになります。
