米 国 Verginia Diodes Inc.,製 VDI
600 - 900GHzミキサー・ブロック

サブミリ波の研究用に最適です!

Model 750GHzMixAMC-1

RF Input  600 - 900GHz
LO Input  12.5 - 18.75GHz / max,10dBm
IF Output 0.1 - 12GHz
※WR1.2SHMミキサーの変換損失:15dB以内
アンテナ WR1.2  25dB Diagonal Horn

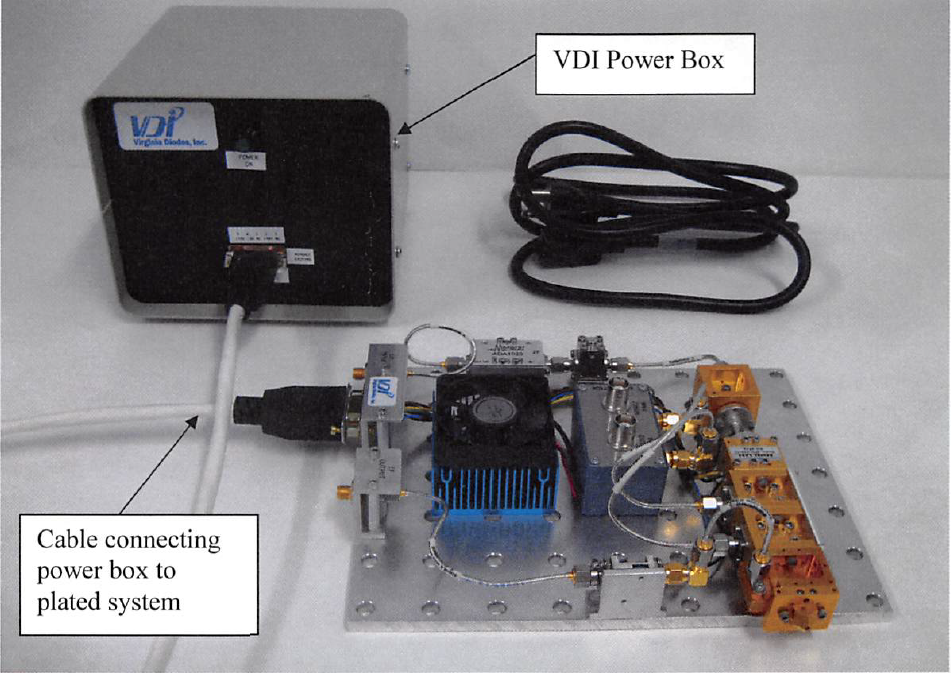

※専用電源 / 取扱説明書
天文学・サブミリ波研究開発用に最適です!!

研究されている方からのご連絡をお待ちしております。


   Virginia Diodes Inc,.    ホームページ  https://www.vadiodes.com/en/

秋 葉 原 店 で 展 示 中 で す 。

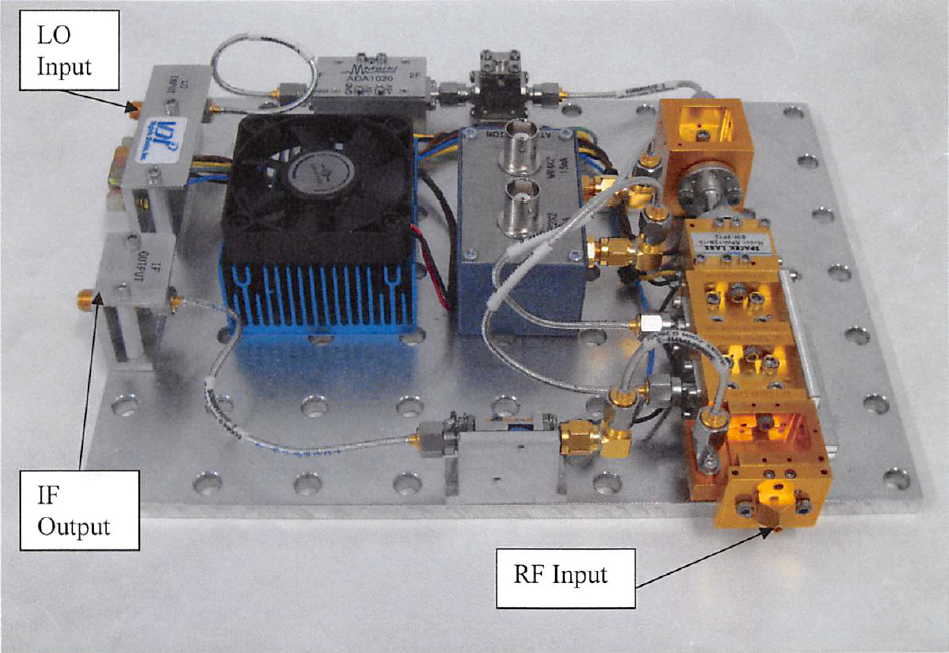

ブ ロ ッ ク の 全 体

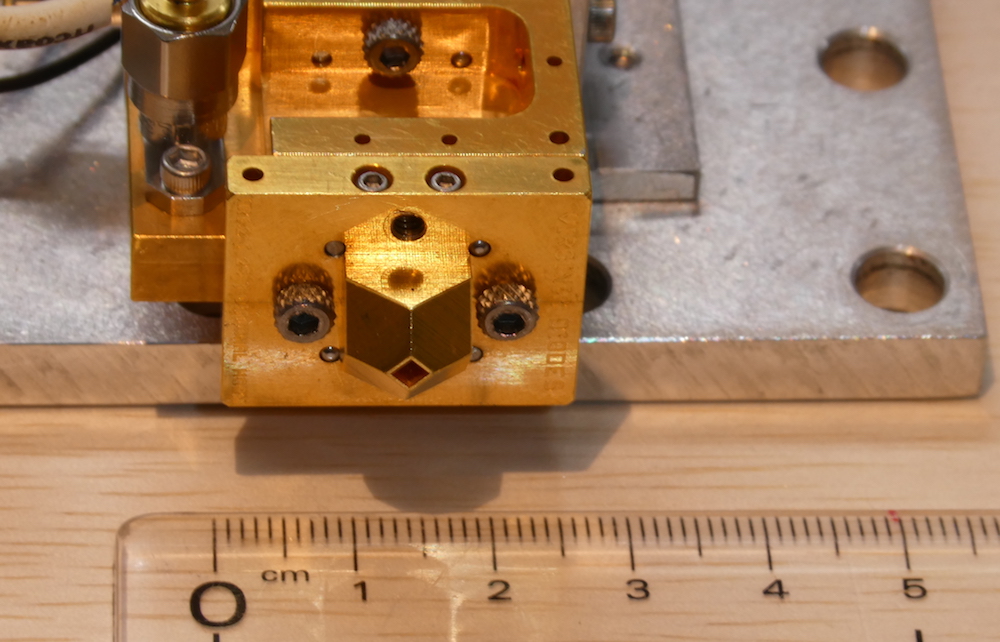

WR1.2  25dB Diagonal Horn Antenna

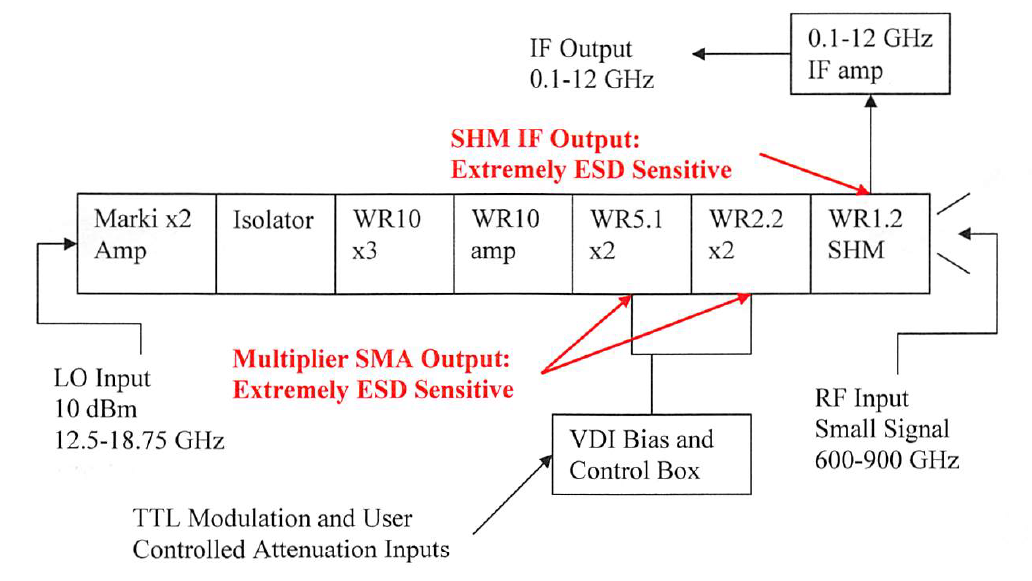

ブロック・ダイアグラム

 ローカルOSCにはシンセサイザSSGの使用を推奨します。
IF周波数は0.1 - 12GHzと低いので、使いやすいです。

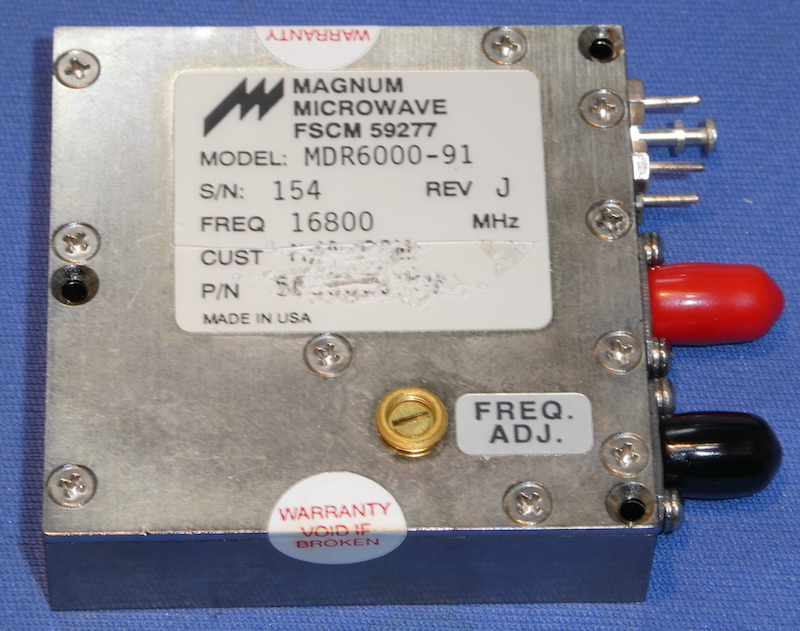

※外部基準周波数入力付きのフェィズロックドDROで信号源の価格を下げるのもありかと。
このDROは16.8GHzなので、16.8 X 2 X 3 X 2 X 2 = 403.2GHz
これがWR1.2SHM(Mixer)に入力され、403.2 X 2 = 806.4GHz から 818GHzまで受信可能です。
狭帯域で使用するならコストダウンも可能かと。
