★ VSWRブリッジ ★

価格見直し中と表記されている物は、その都度メールで価格をお尋ねください。

アンテナや終端器(ターミネーション・ダミーロード)等のVSWRを測定するには、
このVSWRブリッジが必要になります。


EAGLE社製品の取り扱いを終了しました。

●スペクトラム・アナライザーと組み合わせて、簡単にVSWRが測定できます!
●5-2000MHzと5-3000MHzの2種類のブリッジを用意しました。
●コネクターはN型メスと SMA型メスがあり、用途に合わせて使用できます。
※測定には、VSWRブリッジの他に最低限下記の機材が必要です。
 スペクトラム・アナライザー( パワー計でも代用可。センサーによって測定できない場合もあり。)
 信号源(スイープ出来るのが望ましいが、スポットでも使用可能)
 もちろん、ネットワーク・アナライザーも使用できます。

★ VSWRブリッジ ★ 新品です。

◎VSWRブリッジ RLB150N4A(N型) RLB150M4A(SMA型)

周波数範囲:5MHz - 2000MHz

挿入損失:<7.0 dB RF入力/ DUT間
     <7.5 dB DUT/ RF出力間

電力:1.5 Watt 連続
   5.0 Watt 1分オン/ 4 分オフの間隔

但し、全てのポートに直流は加えない事!

ポート・マッチング:RF入力: >20 dB RL
          DUT: >25 dB RL
          RF出力: >10 dB RL

方向性:5 to 50 MHz >25 dB
    50 to 2000 MHz >40 dB

オープン・ショート レシオ:<±1.5 dB

大きさ:66mm/幅 x 114mm/長さ x 36mm/高さ

重さ:360グラム

価格:RLB150N4A(N型メス)
    RLB150M4A(SMA型メス)

◎VSWRブリッジ RLB150N5A(N型) RLB150M5A(SMA型) 新品です。

周波数範囲:5MHz - 3000MHz

挿入損失:<7.0 dB RF入力/ DUT間
     <8.0 dB DUT/ RF出力間

電力:1.5 Watt 連続
   5.0 Watt 1分オン/ 4 分オフの間隔

但し、全てのポートに直流は加えない事!

ポート・マッチング:RF入力: >20 dB RL
          DUT: >25 dB RL
          RF出力: >10 dB RL

方向性:5 to 50 MHz >25 dB
    50 to 3000 MHz >40 dB

オープン・ショート レシオ:<±1.0 dB

大きさ:51mm/幅 x 51mm/長さ x 40mm/高さ

重さ:480グラム

価格:
RLB150N5A(N型メス) 170,625
   RLB150M5A(SMA型メス)
176,400

お知らせ:
マイクロニクス(株)製スペクトラム・アナライザー用オプションでMVS300はRLB150M5A(SMA型)と同性能です。
別途に購入する手間は増えますが、
249,000(税別)が176,400(税込み)になります。
差額は
85,000程になります。 マイクロニクス(株)製スペアナを購入される方は、参考にして下さい。
マイクロニクス(株)製スペアナの詳細は、
ここをクリックして下さい。

用語:
DUT: Device Under Test / 被測定物
RL:Return Loss / リターン・ロス


EAGLE社製品の取り扱いを終了しました。
★VSWRブリッジ・キット★ 新品です。

最初に買うなら、付属品が最初から用意されているキットの購入をお勧めします。
校正に必要となる部品が揃っているので、直ぐに使用できます。

キットの内容:

◎VSWRブリッジ:1台 RLB150N5A 5-3000 MHz 40 dB N型

◎テスト・ケーブル:2本  50 ohm, BNC(オス)-N(オス) 約50cm
 ブリッジとスペアナ・信号源の接続用

◎ターミネーション:1個 RFT050NM2 50オーム・校正用

◎ショート:1個 RFT000NM1 校正用

◎パワー・スプリッター:1個 HPS103 DC-3GHz

◎アッテネーター:2個 PFA060N 2W/6dB/N型
 ポートのマッチング用

◎収納ケース

価格 VSWRブリッジは、米国 EAGLE社製品です。


★ VSWR測定用ブリッジ ・関連パーツ ★
1,WILTRON 10 - 1000MHz VSWRブリッジ  BNC型 75オーム系です。
 DUTがオス型・メス型の2種類セットです。


RF入力:BNCメス型  RF出力:BNCメス型  DUTポート:オス型・メス型
BNCオス型ショート+オープン(キャップで代用)、BNCメス型ショート+オープン(キャップで代用)が付属しています。
セット価格
100,000

同じ形状で50Ωタイプの67BF50が1台あります。  超レアなVSWRブリッジです。
RF入力:BNCメス型  RF出力:BNCメス型  DETポート:BNCメス型
但し、出力はRF出力ではなく検波出力( DC )になっています。   本体のみ ¥65,000


2,
WILTRON 560-97A50-1 10MHz-18 GHz VSWRオートテスター
RF入力:Nメス型  DUTポート:APC7型 126,000 高方向性46dB
3, HP 2.4 mm メス型 DC-50GHz オープン・ショート ¥63,000
オープン(85141B) ショート(85140B)

4,WILTRON 28K50 / 28KF50 DC-40GHz K型オス・メス ターミネーション2点組 ¥71,400

5,3-1500MHz VSWRブリッジ    テスト・ポート N型メス  80,000

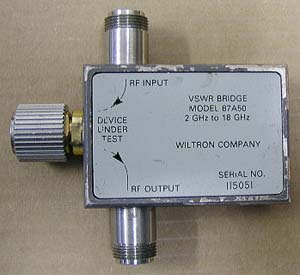

6,WILTRON 87A50 2 - 18GHz VSWRブリッジ
189,000
  RF入力・VSWR出力 = N型メス   テスト・ポート = APC7
  このブリッジと、テスト・ポート用の変換アダプターを同時購入される場合は下記の割り引きがあります。
  APC7 ⇔ Nオスまたはメス
39,900 のところ 32,500
  APC7 ⇔ SMAオスまたはメス
37,800 のところ 31,500
  APC7 ⇔ APC3.5オスまたはメス
44,100 のところ 35,000
  APC7 ⇔ SMAメス(4点ネジ留め用・角座)
31,500 のところ 21,000( これは即納出来ます)
  注:変換アダプターは納期が7-10日掛かります。 割り引きは、2個までとします。
    必ず、オスまたはメスの指定をして下さい。

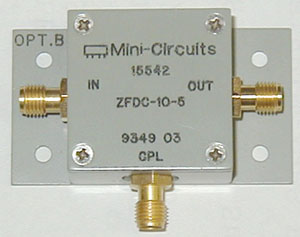

7,簡易型VSWRブリッジに最適! MCL ZFDC-10-5 1 - 2000MHz / 10dB方向性結合器
  SMA型メス・コネクター  詳細仕様は、
ここをクリックして下さい。
  新品
19,800 在庫数:2個
  SMA型オス オープン / ショート コネクター同時購入の場合 \19,800 + \14,800 計
34,600 が 31,600になります。
  動作確認用に、
RADIALL社製ターミネーション   DC - 4GHz / 1W / SMA型オス / 50オーム
  VSWR DC - 1GHz / 1.08以下  1 - 4GHz / 1.20以下 バルク品 1個 ¥2,500をご利用下さい。


8,BNC型メス VSWRブリッジ
RF-INは、信号源( max,10mW程度 )に。 RF-OUTは、パワー計かスペアナを接続します。
Termに50 / 75Ωの終端器を接続し、Probeheadに被測定物を接続します。
簡単に性能をチェックしましたが、10 - 300MHz程度までは使えそうです。
売り切れ  再入荷無し

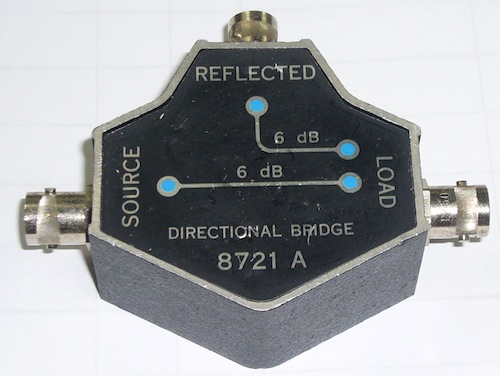

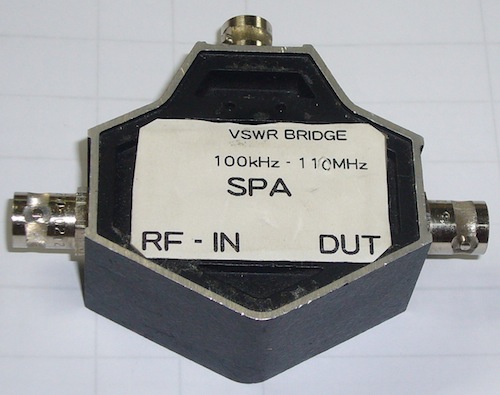

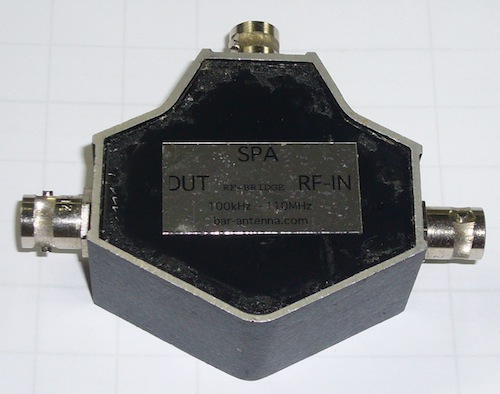

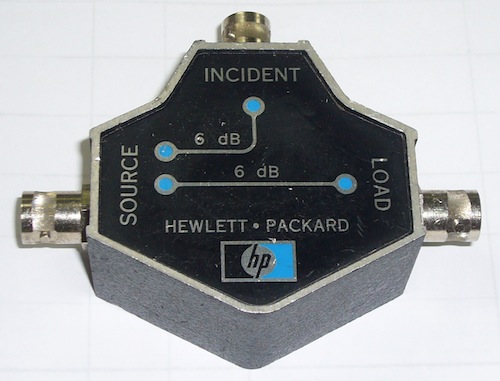

超レアなHP 8721A  100kHz - 110MHz 50Ω方向性ブリッジ

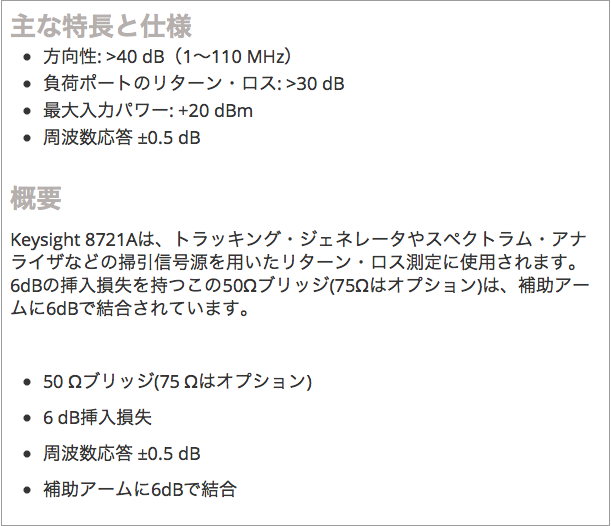

上記仕様は、KEYSIGHT社ホームページより転載しました。





元々のシールが剥がれていたので、シールを貼付けています。   ¥120,000




¥160,000
それぞれ、コネクター保護用のキャップが付属します。

N型メス・ポートのブリッジ 1- 500MHz / 1 - 1000MHzなど取り寄せも出来ます。
BNC型に対応するには、N型/BNC型変換アダプターを併用します。
お問合せください。

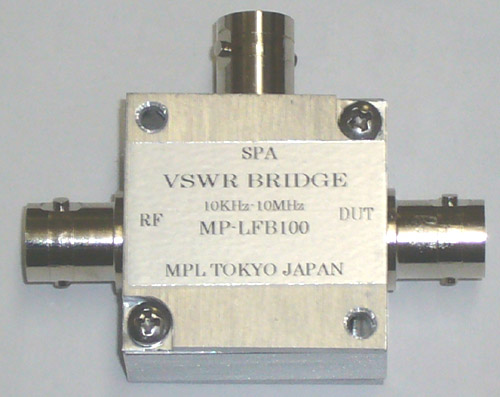

135kHzのVSWR測定に最適なブリッジ 発売中! Model MP-LFB100



日本でも135kHz帯がアマチュア無線家に開放される事になりました。
残念な事に、この周波数帯で使用できるVSWRブリッジは限られてしまいます。
アンテナを作ってもVSWR測定が出来ない悩みを解決します!
注意事項:本来は測定器用に使用する用途なので、最大電力には注意して下さい。

使用可能周波数範囲:10kHz - 10MHz( 5kHz程度から20MHz程度まで使用可能 )
挿入損失:約11dB
方向性:30 - 40dB程度
最大電力:1.5Wまで
コネクター・ポート BNC型メス 50Ω
大きさ:32 X 32 X 19mm( コネクター部分は除く ) 重さ:約70グラム
ブリッジ本体のみ
25,000 送料600
50Ω / BNCオス型オープン・ショート・ロード 3点セット
15,000 送料510
50Ω / BNCオス型オープン・ショート・ロード 3点セットとの組合せ価格 36,000 送料600
ロード( 50Ω終端器 )は、使用可能周波数帯でのVSWRが1.05までの物を使用しています。

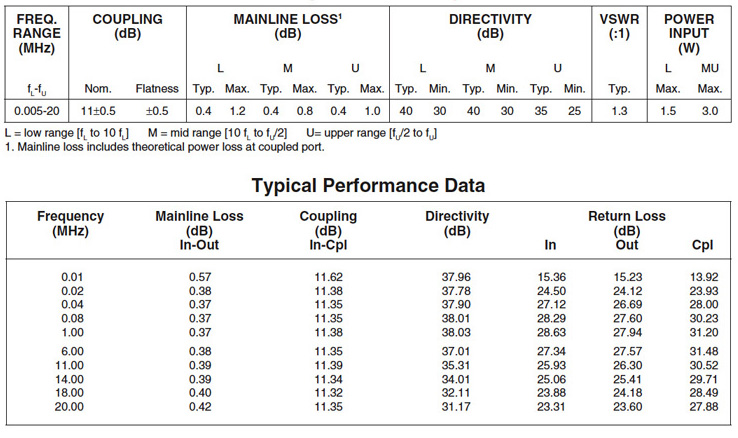

使用したサンプル例は、ここをクリックして下さい。  方向性などの特性は、以下の通りです。

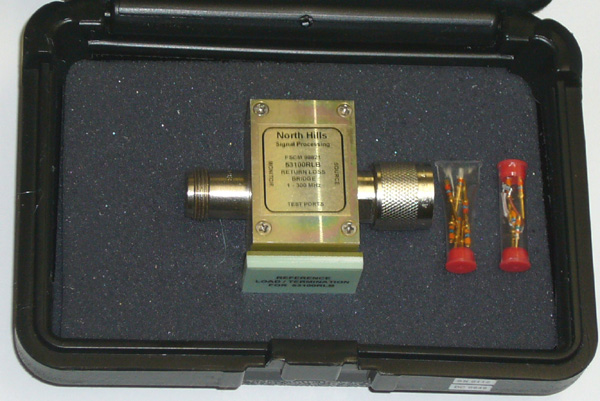

North Hills 53100RLB 1 - 300MHzリターン・ロス・ブリッジ
本体の下の薄緑色の板は、基準抵抗( 100Ω )です。
ネットワーク・アナライザー側:N型オス / N型メス 50Ω
DUT側のインピーダンス:100Ω
メーカーのURLは、ここをクリックして下さい。
このブリッジの試料は、ここをクリックして下さい。 PDF形式です。
参考資料は、ここをクリックして下さい。 PDF形式です。
専用キャリング・ケース入り ¥50,000 在庫数:1台


オープン・ショート  注:オープンは、キャップで代用しています。
ネットワーク・アナライザーで、基準を取る時に必要なコネクターです。
表記が無い物については、50オーム対応品です。

1,BNC型オス オープン・ショート 1組 新品 7,000

2,BNC型メス オープン・ショート 1組 新品 7,000

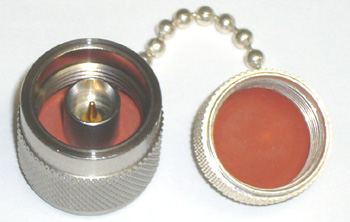

3,N型オス  オープン・ショート 1組 新品
15,750

注:ショートは、18GHzまで対応の物を使用しています。

4,N型メス  オープン・ショート 1組 新品 8,400


5,SMA型オス オープン・ショート 18GHz 対応品 1組 新品
価格見直し中


6,SMA型メス オープン・ショート 18GHz 対応品 1組 新品
価格見直し中

セット価格のご案内 各コネクターのオス/メスをセットで購入される場合は以下のセット価格になります。

☆ BNC型セット
6,300 + 6,300  計12,600 を 11,200
☆ N型セット
9,450 + 8,400 計17,850 を ¥16,200
☆ SMA型セット ※ 18GHz対応品
価格見直し中
☆ BNC / N / SMA全セット
価格見直し中
ネットワーク・アナライザー用の純正オープン・ショート等も扱いますが、価格は大きく変わります。



N型オス および 7/16型オス オープン・ショート・ロード
DC - 4GHz / 50オーム / 2W


SC1072 N型オス  オープン・ショート・ロード
価格見直し中 送料 800
SC1074 7/16型オス オープン・ショート・ロード
価格見直し中 送料 800
いずれも新品です。 取り寄せ品の為、納期が約1週間掛かります。
2組以上の同時購入の場合は、10%引きになります。



アンリツ
36581 NNF/1 オート・キャリブレーター
アンリツのネットワーク・アナライザーと併用して使います。
10MHz - 6GHz N型 本体のみ  ¥198,000
詳細試料は、ここをクリックして下さい。  PDF形式です。



Inter Continental Microwave キャリブレーション・キット  TRL-3004
Hewlett Packard社向けのOEM品です。


398,000 送料2,000 在庫数:1組



HP 85032B N型キャリブレーション・キット



木製ケース内のスポンジが劣化していたので、取り替えました。 但し、切れ込みは入っていません。
¥158,000 送料 ¥800 在庫数:1台



SMA型オープン・ショート・ロード 簡易セット 50オーム系のみで、75オーム系の在庫はありません。
DC - 18GHz対応のオープン・ショート・ロード 簡易セットです。
より正確な測定をする場合は、各メーカーの純正品を使用して下さい。


SMAオス型 オープン・ショート・ロード 簡易セット
価格見直し中 送料510
ロードは、MIDWEST社製の26GHz対応品を使用しています。


SMAメス型 オープン・ショート・ロード 簡易セット
価格見直し中 送料510
ロードは、MIDWEST社製の18GHz対応品を使用しています。


BNC型オス オープン・ショート・ロード 簡易セット
15,000 送料510   価格見直し中
3GHzまで使用できます。 オープンは、キャップで代用しています。
ロードは、3GHzでのVSWR 1.07の物を使用しています。

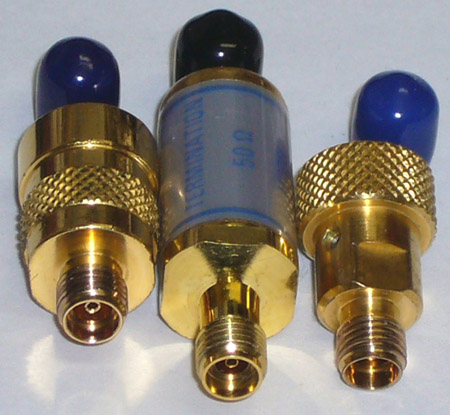

26.5GHzまでのオープン・ショート・ロード

MAURY MICROWAVE社 DC - 26.5GHz APC3.5メス オープン・ショート 両端
WILTRON 28KF50 DC - 40GHz Kメス 精密ロード 中央
DC - 26.5GHzのネットワーク・アナライザーに適合します。
3点組
売り切れ


MAURY MICROWAVE社製
8046F APC3.5メス / ショート
8048A / 8048A1 APC3.5メス / オープン
2本組( バラ売りはしていません。)
65,000 送料600 在庫数:1組


MAURY MICROWAVE社製
8046F APC3.5メス / ショート
8048A APC3.5メス / オープン
2本組( バラ売りはしていません。)
45,000 送料600 在庫数:1組


MAURY MICROWAVE社製
8048A APC3.5メス / オープン
12,000 送料500 在庫数:2個

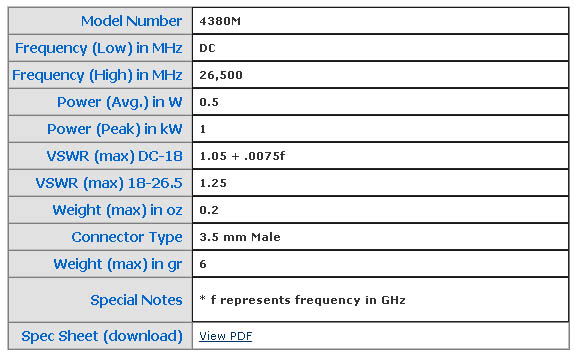

 NARDA 4380M DC - 26.5GHz / 0.5W / 50Ω / APC3.5型オス / 低VSWR ¥38,000

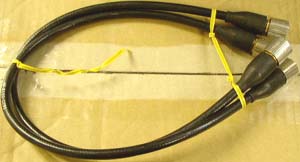

★HP 8120-2291 APC7 ネットワーク・アナライザー用テスト・ケーブル
長さ 約60cm 両端:APC7コネクター 2本組 50,000


HP 11857D APC7 テストポート ケーブル2本組セット  箱入り / デッド・ストック品
98,000 在庫数:1組


HUBER + SUHNER SUCOFLEX  DC - 18GHzテスト・ケーブル
model:104PEA
 両端:APC7 長さ:100cm
2本1組
82,000 送料込み  在庫数:1組
ネットワーク・アナライザーのテスト・ケーブルに最適です。
ケーブルは柔らかくて使いやすいですよ。
資料は、
ここをクリックして下さい。



Semflex
119119DKT-024 DC - 18GHzテスト・ケーブル
両端:APC7 長さ:24インチ( 約61cm )
2本1組 72,000 送料込み  在庫数:1組
ネットワーク・アナライザーのテスト・ケーブルに最適です。
資料は、メーカー・サイトからダウンロードできます。
ここをクリックして下さい。



GORE G6A00A00048.0 APC7低損失ケーブル
使用周波数域:DC - 18GHz 長さ:40インチ( 約121.9cm ) 両端:APC7コネクター
ケーブル直径:約7.3mm 新品・@
80,000   2本150,000



N型オス ⇔ BNC型オス ケーブル  RG-58 50Ω 長さ:30cm 新品
変換アダプターの替わりに最適です。
1-4本 @
1,600  5-9本 @1,500   10本以上@1,300



N型オス フレキシブル マイクロ波ケーブル
セミリジッドと違って、何度でも自由に折り曲げる事が出来ます。
注:N型コネクターはストレートではなく、L型になっています。 長さ:1m
新品
10,000 送料500 在庫数:1本


フレキシブル マイクロ波ケーブル
セミリジッドと違って、何度でも自由に折り曲げる事が出来ます。

1,SMA角フランジ( 基板またはユニットに直付け用 ) / SMAオスL型
新品 1,800  在庫数:10本
 0.141インチ( 外径 約3.5mm ) DC -18GHzまで使用できます。
 長さ:角フランジのケーブル側とSMAオスL型のピン中心まで 約 10.5cm



HUBER + SUHNER SUCOTEST テスト・ケーブル
Model:ST-18 / SMAm / SMAm / 36 両端SMA型オス 長さ:36インチ / 914mm
新品・未開封品
24,800 売り切れ
詳細資料は、こちら・・・
suhner_cable.pdf


ANDREW LDF2-50 マイクロ波ケーブル
50オーム / 両端はN型オス・コネクター / 長さ 3m
使用最高周波数:13.5GHz
減衰量:53dB 13.5GHz/100mの場合
最大使用電力:663W / 1GHz  300W / 4GHz 175W / 10GHz
1本のみ 新品・デッドストック品
20,000
