300KHz - 6GHzまで対応しています。
2011年1月現在
秋葉原店が手狭な為、測定作業は当分の間休止します。
各種無線機のアンテナの周波数特性を測定します。
目的の周波数に同調しているか？ VSWRはどの位あるの？
ネットワーク・アナライザーで測定すれば、すぐに結果が出ます。
三才ブックス発行ラジオライフ誌で、アマチュア無線用アンテナの感度測定と称してVSWR実測データの比較記事がありました。
当社で測定し、プリント・アウトしたデータを基に記事が掲載されました。
注：アンテナのビーム・パターンの測定は出来ません。
某社製広帯域ハンディ受信機に付属していたアンテナ BNCコネクターです。
これをサンプルにして、どの辺りに同調が取れているか測定してみました。
測定周波数：10 -1500MHz 表示は、リターン・ロス表示になっています。
VSWRが良い周波数 = 同調周波数は、下側に下がった点です。
左から231.256MHz( RL = 6.11dB VSWR 約2.75 ) 367.929MHz( RL = 12.627dB VSWR 約1.33 )
868.768MHz( RL = 19.125dB VSWR 約1.26 ) 1469.910MHz( RL = 25.762dB VSWR 約 1.15 )
測定スペースの関係で、ホイップ・アンテナ / パッチ・アンテナ等の小形アンテナに限り測定をお請けします。
測定項目は、VSWR（ またはリターン・ロス )のみになります。
上図の様な10 - 1500MHz間をスイープさせて測定するか、特定の周波数を中心にして測定する等自由に指定できます。
ケーブル付きのアンテナはそのままで測定します。あくまでもアンテナ本体の測定になりますが、品物によってはケーブルとコネクターが接続済みの物もあります。
この場合は、ケーブルを含んだ形で測定する事になります。
コネクターの形状は、N / BNC / SMA型を対象にしています。 50オーム系が対象になります。
M型の場合は、N型への変換アダプターを用意してお申し込み下さい。
コネクターのオス / メスは、どちらでも測定できます。
測定料金は、測定ステップが101ポイントの場合 \3,000 になります。
返送用の送料は含まれていません。
詳しい内容は、 info@mpl.jp にお願いします。

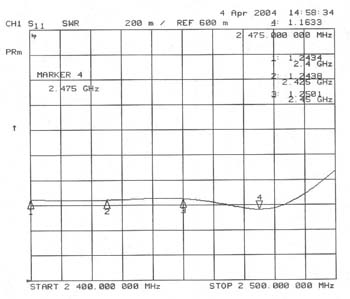

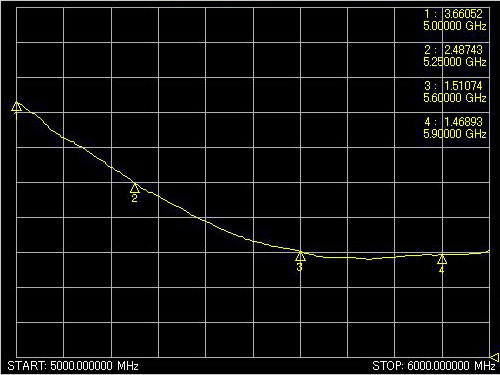

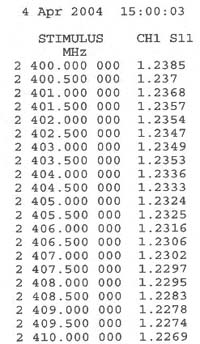

無線LAN用アンテナ・チェックのサービスも出来ます！

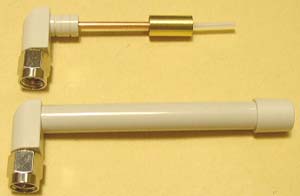

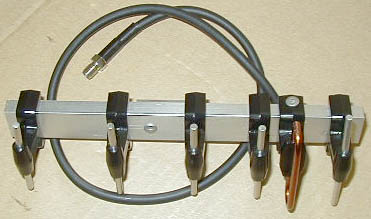

市販アンテナの一例
